รายละเอียดสินค้า:
|
| ช่วงการวัด: | 0.05-150m | แหล่งจ่ายไฟ: | 24VDC, 220VAC |
|---|---|---|---|
| สัญญาณเอาท์พุต: | 4...20mA/HART/RS485/Modbus... | ความดันในกระบวนการ: | -0.1~2.0MPa |
| กระบวนการเชื่อมต่อ: | เกลียว, ตัวยึด, หน้าแปลน, แคลมป์อนามัย (อุปกรณ์เสริม) | อุณหภูมิกระบวนการ: | -40~+130℃，-40~+260℃ (≥260℃ สามารถปรับแต่งได้) |
| แอปพลิเคชันทั่วไป: | โอกาสที่มีเงื่อนไขกระบวนการที่ซับซ้อน ความแม่นยำสูงและการวัดระดับสุขาภิบาลสูง | ||
| แสงสูง: | เครื่องวัดระดับเรดาร์ของเหลวความแม่นยำสูง,เครื่องส่งสัญญาณระดับเรดาร์ 20mA,เครื่องส่งสัญญาณความดันของเหลว 80GHz |
||

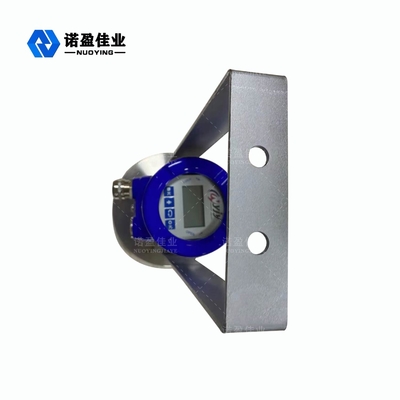

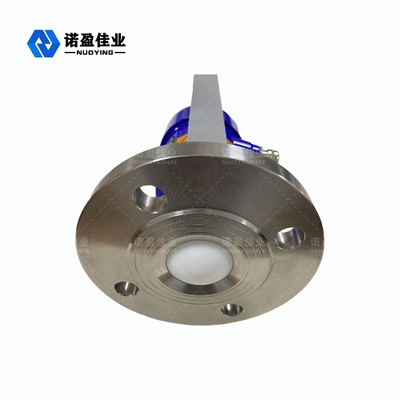

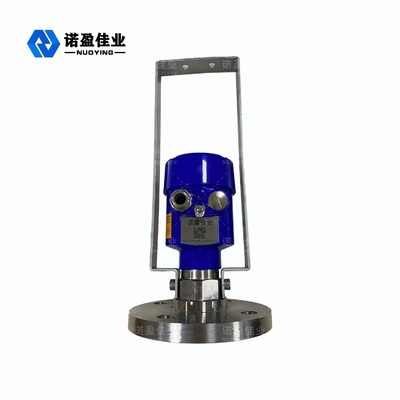

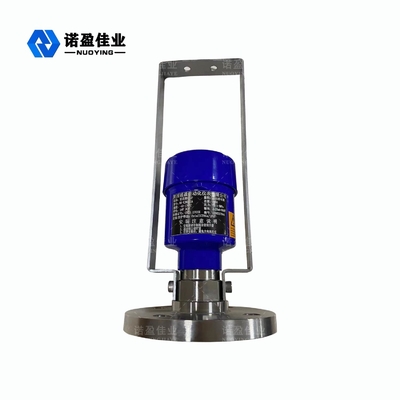

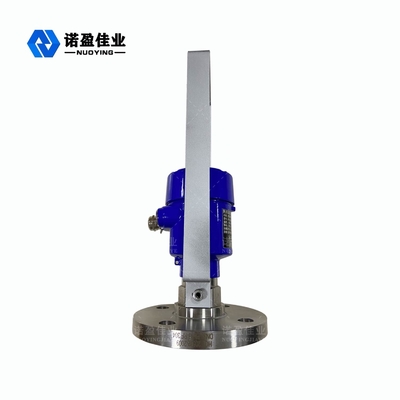

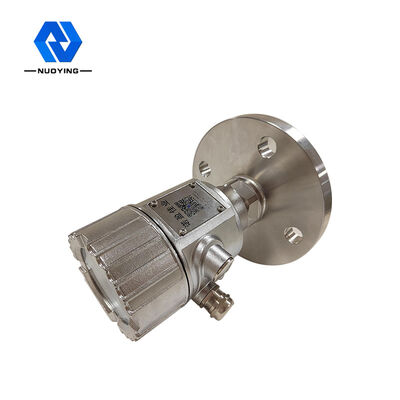

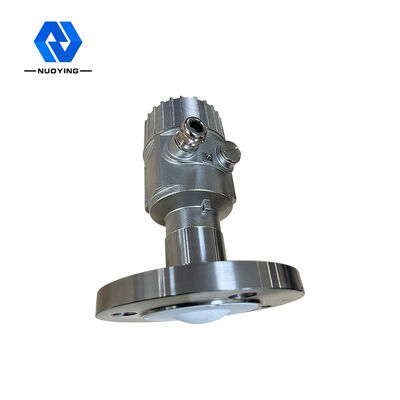

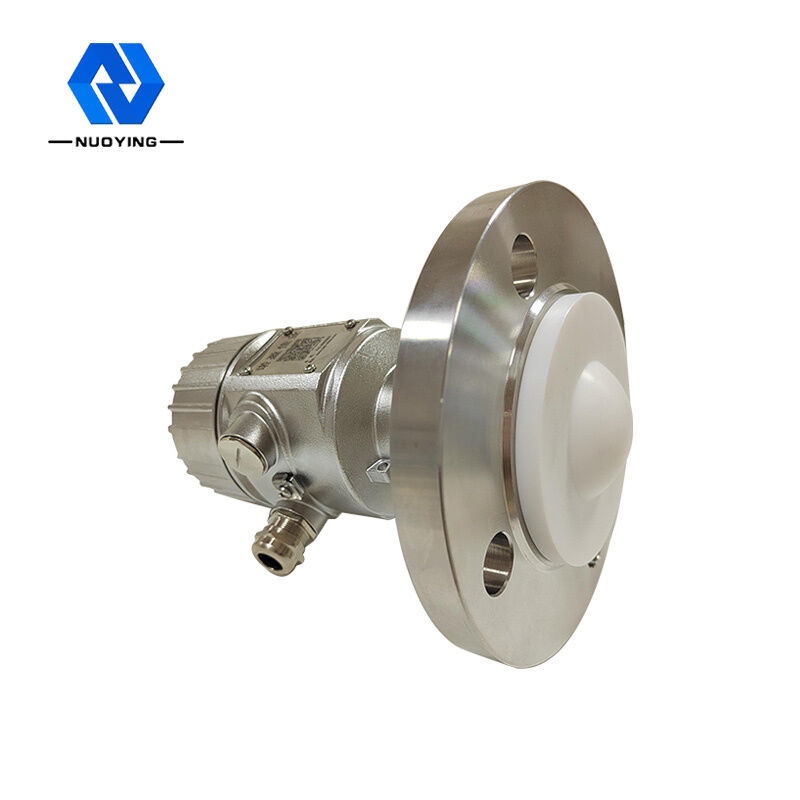

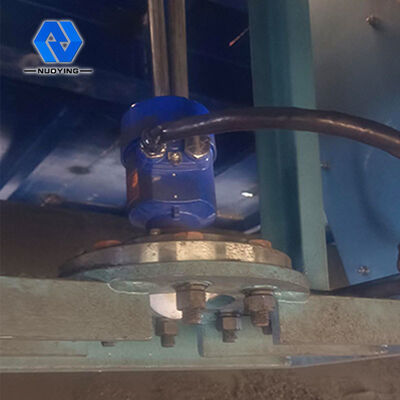

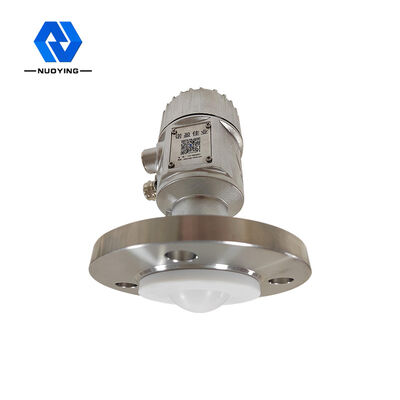

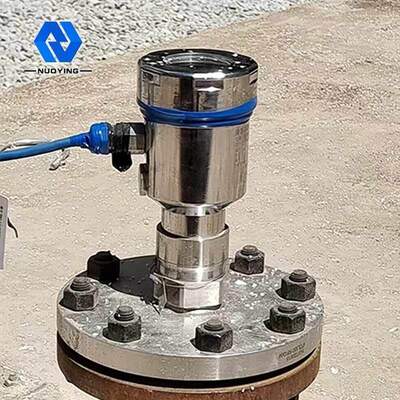

เครื่องวัดระดับเรดาร์ของเหลวความแม่นยำสูง 80GHz NYRD900 4 - 20mA
หลักการทำงานของเครื่องวัดระดับเรดาร์ 80GHz NYRD900
คลื่นแม่เหล็กไฟฟ้าคลื่นมิลลิเมตร: คลื่นแม่เหล็กไฟฟ้าในโดเมนความถี่ 30-300 GHz (ความยาวคลื่น 1-10 มม.) มักเรียกว่าคลื่นมิลลิเมตรซึ่งอยู่ในช่วงความยาวคลื่นที่ทับซ้อนกันของไมโครเวฟและคลื่นอินฟราเรดไกลจึงมีลักษณะของ สเปกตรัมสองประเภทแบนด์ 76-81 GHz เป็นพื้นที่ที่เข้าใจและใช้น้อยที่สุดจนถึงปัจจุบัน
ผลิตภัณฑ์เรดาร์ NYRD900 FMCW (หรือที่รู้จักในชื่อเรดาร์คลื่นเซนติเมตร) เนื่องจากแถบคลื่นมิลลิเมตรที่มีความถี่สูงกว่าเรดาร์วง ku ถูกนำมาใช้ในการตรวจจับเป้าหมายระยะไกล สภาพแวดล้อมที่มีควันและฝุ่นรุนแรง มีการใช้งานที่สำคัญในการถ่ายภาพระยะไกลและมัลติสเปกตรัม ภาพและสามารถตรวจจับเป้าหมายที่เล็กกว่าและได้ตำแหน่งที่แม่นยำกว่าเรดาร์ไมโครเวฟด้วยความละเอียดที่สูงกว่าและความปลอดภัยที่แข็งแกร่งกว่า
คุณสมบัติการออกแบบเครื่องวัดระดับเรดาร์ 80GHz NYRD900
1. ประสิทธิภาพชั่วคราวที่ดี: ขึ้นอยู่กับชิป RF คลื่นความถี่ COMS ที่พัฒนาขึ้นเองเป็นการวิจัยและพัฒนาอิสระ และมีซอฟต์แวร์อิสระ ชิปอิสระ
2. มุมลำแสงขนาดเล็ก เสาอากาศขนาดเล็ก และติดตั้งง่าย: ยิ่งมุมลำแสงเล็กลงเท่าใด อิทธิพลต่อโครงการที่วัดได้ก็ยิ่งน้อยลงเท่านั้น ซึ่งช่วยเพิ่มความน่าเชื่อถือและความแม่นยำในการวัดได้อย่างมาก
3.พลังงานต่ำ: ไม่ง่ายที่จะทำลายสารที่จะทดสอบ
4.ช่วงการวัดขนาดใหญ่และพื้นที่ตาบอดขนาดเล็ก: ผลลัพธ์ที่ดียังสามารถได้รับสำหรับการวัดกระป๋องขนาดเล็ก
5. การทะลุทะลวงที่แข็งแกร่ง: สามารถใช้เพื่อตรวจจับโครงสร้างภายในของวัสดุ
พารามิเตอร์ทางเทคนิค เครื่องวัดระดับเรดาร์ 80GHz NYRD900
| แอปพลิเคชันทั่วไป |
1. มุมการปล่อยคลื่นแม่เหล็กไฟฟ้าน้อยกว่า 3 องศาเหมาะสำหรับการวัดพื้นที่แคบหรือท่อนำคลื่น 2. เหมาะสำหรับถังขนาดใหญ่ (150 เมตร) และถังขนาดเล็ก (พื้นที่ตาบอดขนาดเล็ก); 3.ความแม่นยำสูงและการวัดระดับสุขาภิบาลสูง; 4.โอกาสที่มีสภาวะกระบวนการที่ซับซ้อน (การผสม แกนความร้อน บันได หลังคาลอย ฝุ่นแรง ไอน้ำแรง ฯลฯ) |
| ความถี่ในการส่ง | 76Hz-81Hz, ความถี่การสแกน FM กว้าง 5GHz |
| แบบฟอร์มเสาอากาศ | เสาอากาศเลนส์, เสาอากาศเลนส์น้ำยาฆ่าเชื้อ |
| วัสดุเสาอากาศ | ไฟเบอร์ 304＋PTFE |
| ช่วงการวัด | 0.08-150m |
| ความแม่นยำในการวัด | 0.05%-0.1%FS |
| แหล่งจ่ายไฟ | 24VDC, 220VAC |
| สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485/Modbus... |
| อุณหภูมิกระบวนการ | -40~+130℃,-40~+260℃(≥260℃ สามารถปรับแต่งได้) |
| แรงดันในกระบวนการ | -0.1~2.0MPa |
| กระบวนการเชื่อมต่อ | เกลียว, ตัวยึด, หน้าแปลน, แคลมป์สุขาภิบาล (อุปกรณ์เสริม) |
| ระดับการป้องกัน | IP65, IP67, IP68 (อุปกรณ์เสริม) |
| เกรดกันระเบิด | Exia II CT6 Ga, Exd II CT6 Gb |
หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งได้ตามความต้องการเฉพาะของผู้ใช้
