NYRD704 เครื่องวัดระดับคลื่นเรดาร์แบบ Coaxial Guided Wave ขนาดใหญ่ 6m ช่วงการวัด

NYRD704 เครื่องวัดระดับคลื่นเรดาร์แบบ Coaxial Guided Wave ขนาดใหญ่ 6m ช่วงการวัด
NYRD704 เครื่องวัดระดับคลื่นเรดาร์แบบ Coaxial Guided Wave ขนาดใหญ่ 6m ช่วงการวัด NYRD704 เครื่องวัดระดับคลื่นเรดาร์แบบ Coaxial Guided Wave ขนาดใหญ่ 6m ช่วงการวัด NYRD704 เครื่องวัดระดับคลื่นเรดาร์แบบ Coaxial Guided Wave ขนาดใหญ่ 6m ช่วงการวัด

ภาพใหญ่ :  NYRD704 เครื่องวัดระดับคลื่นเรดาร์แบบ Coaxial Guided Wave ขนาดใหญ่ 6m ช่วงการวัด

รายละเอียดสินค้า:
สถานที่กำเนิด: ซีอาน ชานซี ประเทศจีน
ชื่อแบรนด์: NUOYINGJIAYE
ได้รับการรับรอง: CE,ATEX,SIL
หมายเลขรุ่น: NYRD704
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: $550~$850/pcs
รายละเอียดการบรรจุ: กล่องไม้ (บรรจุมาตรฐานส่งออก)
เวลาการส่งมอบ: 7 วันทำการ
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: 1,000 ชิ้น / ต่อเดือน

NYRD704 เครื่องวัดระดับคลื่นเรดาร์แบบ Coaxial Guided Wave ขนาดใหญ่ 6m ช่วงการวัด

ลักษณะ
รุ่นสินค้า: NYRD704 ประเภทเสาอากาศ: ประเภทร็อด โคแอกเชียล
วัสดุเสาอากาศ: 304,316 (ไม่บังคับ) การสุ่มตัวอย่างเสียงสะท้อน: 55 ครั้ง/วินาที
ช่วงการวัด: 6m ความแม่นยำในการวัด: ±1mm
อุณหภูมิกระบวนการ: -40~130℃ แรงดันในกระบวนการ: -0.1~2.0MPa
แสงสูง:

เครื่องวัดเรดาร์แบบคลื่นไกด์

,

เครื่องวัดระดับเรดาร์แบบโคแอกเซียล

,

เครื่องวัดระดับเรดาร์ 6 เมตร

Coaxial NYRD704 1.8GHz Guided Wave Radar Level Meter กรณีสีน้ำเงินขนาดใหญ่ 6m ช่วงการวัด





NYRD704 1.8GHz Guided Wave Radar Level Meter หลักการทำงาน



เครื่องวัดระดับเรดาร์คลื่นนำทางเป็นเครื่องวัดระดับตามหลักการสะท้อนโดเมนเวลา (TDR)ชีพจรแม่เหล็กไฟฟ้าของมาตรวัดระดับเรดาร์แพร่กระจายไปตามสายเคเบิลเหล็กหรือโพรบด้วยความเร็วแสงส่วนหนึ่งของเครื่องวัดระดับชีพจรจะถูกสะท้อนเพื่อสร้างเสียงสะท้อนและกลับไปยังตัวส่งสัญญาณพัลส์ตามเส้นทางเดียวกันระยะห่างระหว่างตัวส่งและพื้นผิวของตัวกลางที่วัดได้เป็นสัดส่วนกับเวลาการแพร่กระจายของพัลส์ในช่วงเวลานั้น และคำนวณความสูงของระดับของเหลว



NYRD704 1.8GHz Guided Wave Radar Level Meter พารามิเตอร์ทางเทคนิค

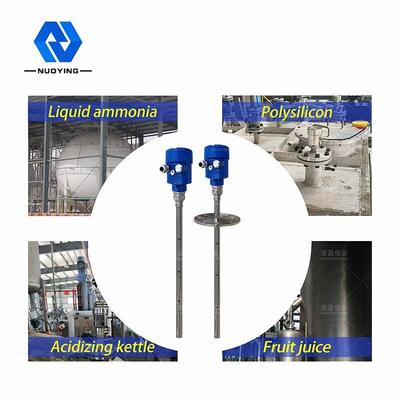

แอปพลิเคชันทั่วไป ของเหลว โดยเฉพาะอย่างยิ่งที่มีค่าคงที่ไดอิเล็กตริกต่ำ
ส่งความถี่ 1.8GHz
รุ่นสินค้า NYRD704
ประเภทเสาอากาศ ประเภทร็อด โคแอกเชียล
วัสดุเสาอากาศ 304,316 (ไม่บังคับ)
การสุ่มตัวอย่างเสียงสะท้อน 55 ครั้ง/วินาที
ช่วงการวัด 6m
ความแม่นยำในการวัด ±1mm
แหล่งจ่ายไฟ 24VDC,220VAC (อุปกรณ์เสริม)
สัญญาณเอาท์พุต 4...20mA/ฮาร์ต/RS485/Modbus...
อุณหภูมิกระบวนการ -40~130℃
แรงดันในกระบวนการ -0.1~2.0MPa
ขั้นตอนการเชื่อมต่อ หน้าแปลน ดอกยาง (อุปกรณ์เสริม)
ระดับการป้องกัน IP67
เกรดกันระเบิด Exia II CT6 กา



หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้!

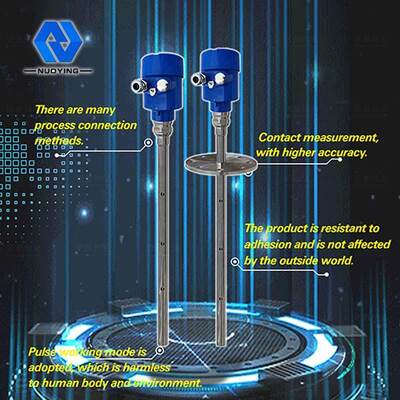

NYRD704 1.8GHz Guided Wave Radar Level Meter Design คุณสมบัติ



1. การใช้โหมดการทำงานของพัลส์ ผลิตภัณฑ์มีพลังงานการปล่อยมลพิษต่ำมาก และสามารถติดตั้งในภาชนะโลหะและอโลหะต่าง ๆ โดยไม่เป็นอันตรายต่อร่างกายมนุษย์และสิ่งแวดล้อม



2. วิธีการเชื่อมต่อกระบวนการและประเภทของส่วนประกอบการตรวจจับที่หลากหลายทำให้มาตรวัดระดับเรดาร์คลื่นนำทาง 70X ซีรีส์เหมาะสำหรับสภาพการทำงานที่ซับซ้อนและการใช้งานที่หลากหลายเช่น: อุณหภูมิสูง แรงดันสูง และตัวกลางคงที่ไดอิเล็กตริกต่ำ



3. เครื่องวัดระดับเรดาร์แบบคลื่นนำทางใช้เทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผล Echo Discovery ที่เป็นเอกลักษณ์ การวัดการสัมผัส ความแม่นยำในการวัดสูงและการวัดที่แม่นยำยิ่งขึ้นในเวลาเดียวกัน เรดาร์คลื่นนำทางมีความทนทานต่อการยึดเกาะและไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอก เช่น อุณหภูมิปานกลางและการยึดเกาะ



NYRD704 1.8GHz Guided Wave Radar Level Meter คู่มือการติดตั้ง



คู่มือการติดตั้งต่อไปนี้เหมาะสำหรับหัววัดสายเคเบิลและก้านวัดสำหรับการวัดอนุภาคของแข็งและของเหลวหัววัดแบบท่อโคแอกเชียลใช้เฉพาะกับวัตถุที่เป็นของเหลวเท่านั้น



24VDC In line GWR Level Transmitter 4-20mA 6m Measuring range 0



NYRD704 1.8GHz Guided Wave Radar Level Meter ตำแหน่งการติดตั้ง



พยายามอยู่ห่างจากทางออกและทางเข้า

มิเตอร์ไม่ควรสัมผัสกับผนังภายในถังสำหรับถังโลหะและถังพลาสติกหากเป็นถังโลหะ ไม่ควรติดตั้งมาตรวัดระดับวัสดุที่กึ่งกลางถัง

เสนอให้ติดตั้งที่ 1/4 ของเส้นผ่านศูนย์กลางไซโล

โพรบชนิดสายเคเบิลหรือแท่งควรอยู่ห่างจากผนังถังไม่น้อยกว่า 30 ซม.

ฐานโพรบควรอยู่ห่างจากก้นถังประมาณ 30 มม.

โพรบควรรักษาระยะห่างจากสิ่งกีดขวางภายในถังไม่น้อยกว่า 200 มม.

สามารถติดตั้งเซ็นเซอร์ที่กึ่งกลางของถังได้ ถ้าด้านล่างของภาชนะเป็นทรงกรวย จึงสามารถนำไปวัดที่ก้นถังได้
