รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | ของแข็ง อนุภาค และฝุ่น | วัสดุเสาอากาศ: | 316L (อุปกรณ์เสริม) |
---|---|---|---|
ช่วงการวัด: | 35M | แหล่งจ่ายไฟ: | 24VDC (สองสายสี่สาย) |
อุณหภูมิปานกลาง: | -40~+250℃ | กระบวนการเชื่อมต่อ: | วงเล็บปีกกา (ไม่จำเป็น) |
ความดันในกระบวนการ: | -0.1~4.0MPa | รูปแบบเสาอากาศ: | แบบฮอร์น |
แสงสูง: | เครื่องส่งสัญญาณระดับอนุภาคเรดาร์,สวิตช์ระดับเรดาร์ฝุ่น,เซนเซอร์ระดับเรดาร์ 35ม. |

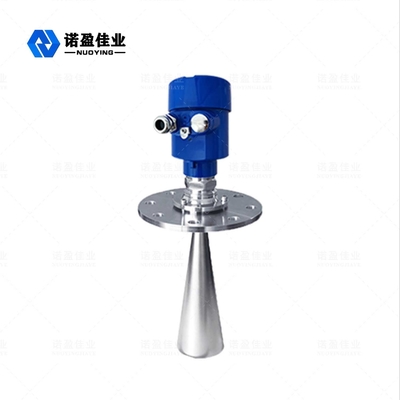

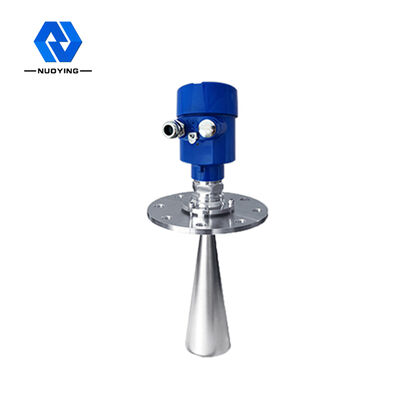

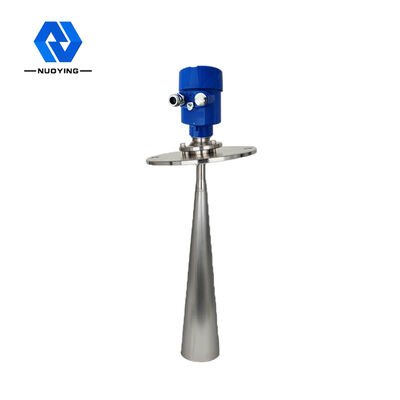

ลดราคา Horn Type Solid 26GHz NYRD809 Radar Level Transmitter
หลักการทำงานของเครื่องส่งสัญญาณระดับเรดาร์ NYRD809 26GHz
เสาอากาศระดับเรดาร์จะปล่อยคลื่นไมโครเวฟแบบแคบและส่งผ่านเสาอากาศหลังจากที่ชีพจรสัมผัสพื้นผิวของตัวกลางที่กำลังวัด มันจะสะท้อนกลับและยอมรับโดยระบบเสาอากาศอีกครั้ง ส่งสัญญาณไปยังส่วนวงจรอิเล็กทรอนิกส์ที่แปลงเป็นสัญญาณตำแหน่งวัตถุโดยอัตโนมัติ (เนื่องจากความเร็วในการแพร่กระจายของพัลส์นั้นเร็วมาก เวลาที่ใช้สำหรับคลื่นแม่เหล็กไฟฟ้าไปถึงเป้าหมายและสะท้อนกลับไปยังเครื่องรับเกือบจะในทันที)

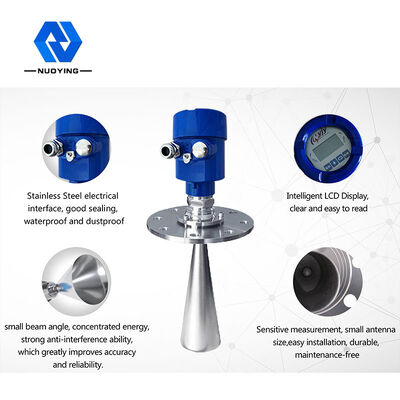

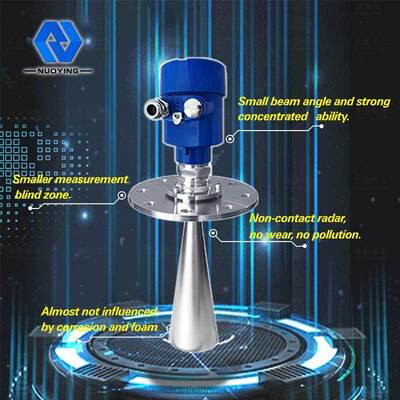

คุณสมบัติการออกแบบเครื่องส่งสัญญาณระดับเรดาร์ NYRD809 26GHz
1.ขนาดเสาอากาศมีขนาดเล็ก ติดตั้งง่าย;เรดาร์แบบไม่สัมผัส ไม่สึก ไม่มีมลพิษ
2. ไม่ค่อยได้รับผลกระทบจากการกัดกร่อนและโฟมไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของความหนาแน่น อุณหภูมิ และความดันปานกลาง
3. สภาพแวดล้อมที่มีฝุ่นรุนแรงมีผลกระทบต่อการทำงานของเครื่องวัดระดับความถี่สูงเพียงเล็กน้อย
4.ความยาวคลื่นสั้นลง การสะท้อนที่ดีขึ้นสำหรับพื้นผิวแข็งเอียง
5.มุมลำแสงขนาดเล็กและพลังงานเข้มข้น
6. พื้นที่ตาบอดของการวัดมีขนาดเล็กลง และผลลัพธ์ที่ดีสามารถทำได้สำหรับการวัดถังขนาดเล็ก
7.อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูงเพื่อประสิทธิภาพที่ดีขึ้นแม้ในสภาวะที่ผันผวน
8.ความถี่สูง ทางเลือกที่ดีที่สุดสำหรับการวัดสื่อคงที่ไดอิเล็กตริกต่ำ
26GHz NYRD809 เครื่องส่งสัญญาณระดับเรดาร์ Techincal พารามิเตอร์

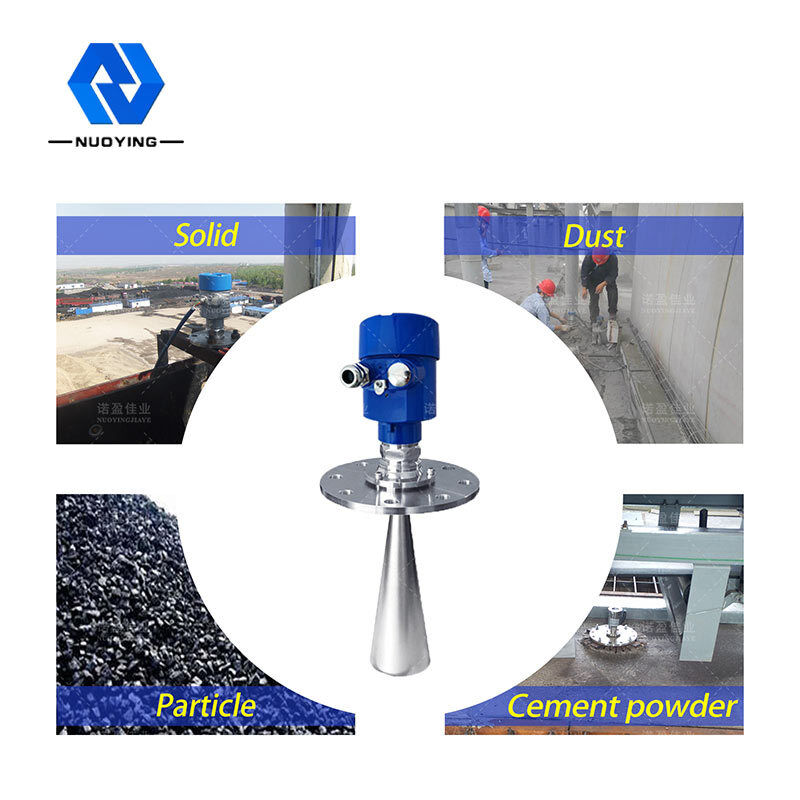

แอปพลิเคชันทั่วไป | ของแข็ง อนุภาค และฝุ่นละอองอย่างแรง |
วัสดุเสาอากาศ | 316L (อุปกรณ์เสริม) |
ช่วงการวัด | 35m |
ความแม่นยำในการวัด | 0.05%-0.1%FS |
แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย) |
อุณหภูมิปานกลาง | -40~+250℃ |
กระบวนการเชื่อมต่อ | วงเล็บปีกกา (ไม่จำเป็น) |
แรงดันในกระบวนการ | -0.1~4.0MPa |
ระดับการป้องกัน | IP67 |
เกรดกันระเบิด | Exia II CT6 |
สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485/Modbus... |
หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งได้ตามความต้องการเฉพาะของผู้ใช้

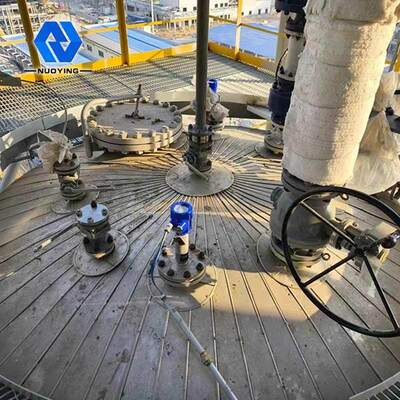

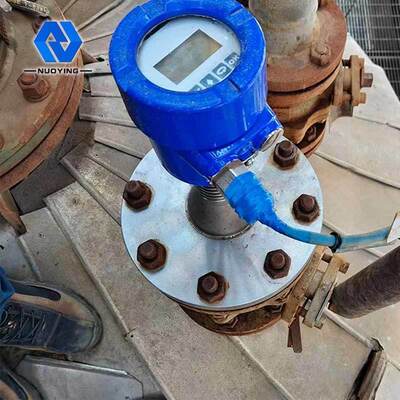

26GHz NYRD808 Radar Level Transmitter Application Field
1.โรงไฟฟ้า: อ่างเก็บน้ำ กระบวยไอน้ำ ฯลฯ
2.Oilfield: ตัวแยกสามเฟส, ถังตกตะกอน, ถังบำบัดน้ำเสีย, เจาะถังโคลน ฯลฯ
3. เคมี: ไซโลวัตถุดิบ ถังแอมโมเนีย ถังเก็บยางมะตอย ฯลฯ
4.โลหะวิทยา: ไซโลวัตถุดิบ ไซโลวัสดุเสริม ฯลฯ
5.อาหาร: ถังเก็บน้ำตาลทรายดิบ ฯลฯ
6.Pharmaceuticals: ถังเก็บยาจีน ตัวแยก ถังหมัก ฯลฯ
7.กระดาษ: ไซโลวัตถุดิบ หอเก็บ ถังอบแห้ง ไซโลเก็บสารเคมี ฯลฯ
8.อื่น ๆ : เหมืองหิน เหมืองถ่านหิน รักษาสิ่งแวดล้อม และอุตสาหกรรมอื่น ๆ
