รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | ของเหลว ฝุ่น อนุภาคของแข็ง | วัสดุเสาอากาศ: | สายเคเบิลแบบยืดหยุ่น,PTFE, 304 (อุปกรณ์เสริม) |
|---|---|---|---|
| ช่วงการวัด: | 30m | แหล่งจ่ายไฟ: | 24VDC (สองสายสี่สาย) |
| อุณหภูมิปานกลาง: | -40~+130℃，-40~+250℃ | ความดันในกระบวนการ: | -0.1~4.0MPa |
| กระบวนการเชื่อมต่อ: | เกลียว, หน้าแปลน (อุปกรณ์เสริม) | สัญญาณเอาท์พุต: | 4...20mA/HART/RS485/Modbus... |
| แสงสูง: | ติดต่อเครื่องส่งสัญญาณระดับเรดาร์ 30 เมตร,เครื่องส่งสัญญาณระดับเรดาร์นำฝุ่น,เซ็นเซอร์ระดับเรดาร์ของเหลว |
||

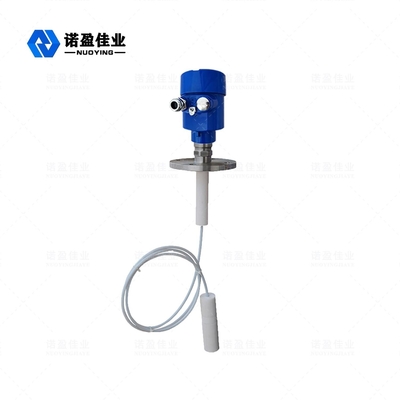

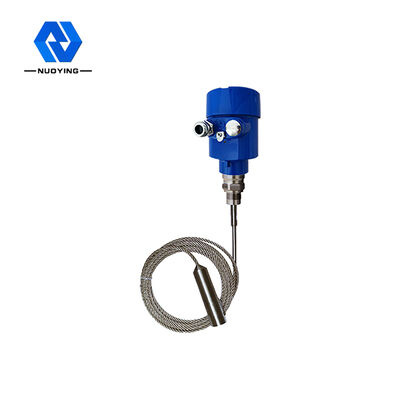

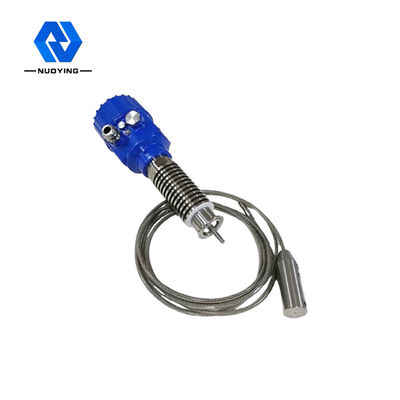

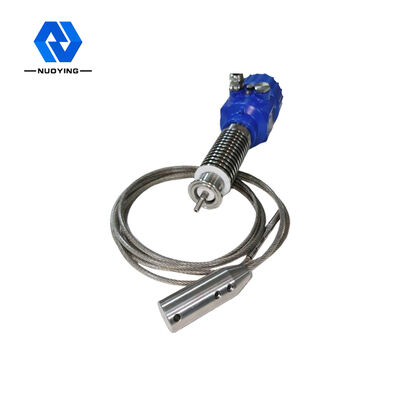

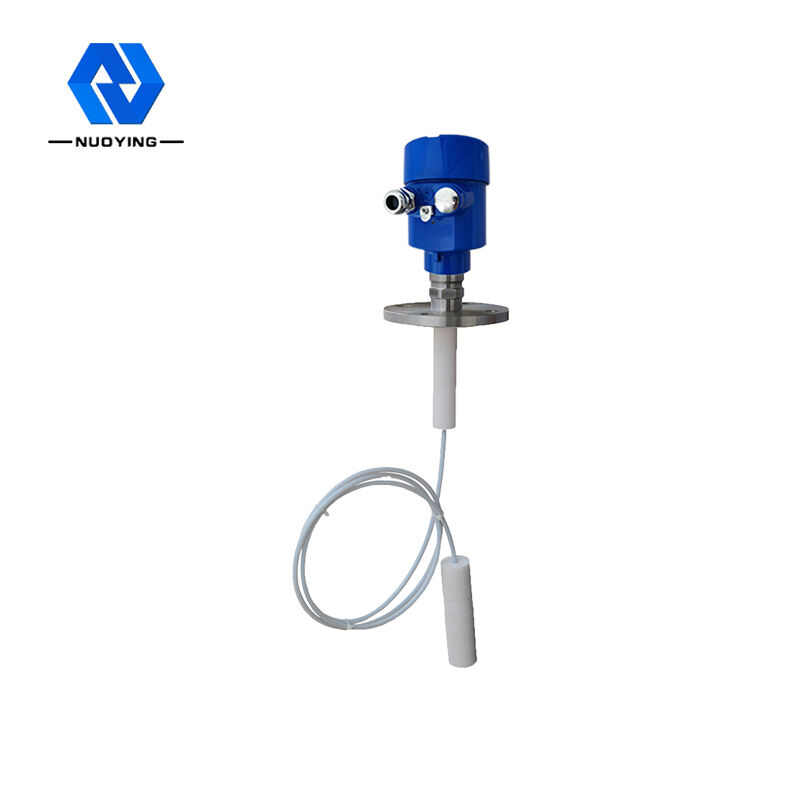

ขายร้อน 30m ติดต่อ NYRD701 Guided Radar Level Transmitter
หลักการทำงานของเครื่องส่งสัญญาณระดับเรดาร์ NYRD701
คลื่นไมโครเวฟความถี่สูงที่ส่งโดยเรดาร์คลื่นนำทางจะแพร่กระจายไปตามส่วนประกอบการตรวจจับ (สายเคเบิลเหล็กหรือแท่งเหล็ก)เมื่อพบสื่อที่วัดได้ จะทำให้เกิดการสะท้อนกลับเนื่องจากการเปลี่ยนแปลงค่าคงที่ไดอิเล็กตริกอย่างกะทันหัน และพลังงานพัลส์ส่วนหนึ่งจะสะท้อนกลับช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่สะท้อนกลับเป็นสัดส่วนกับระยะห่างจากตัวกลางที่วัดได้
ป้อนข้อมูล:
เรดาร์คลื่นนำทางเป็นเครื่องมือวัดตามหลักการเดินทางข้ามเวลาคลื่นเรดาร์วิ่งด้วยความเร็วแสง และสามารถแปลงเวลาทำงานเป็นสัญญาณระดับวัสดุผ่านชิ้นส่วนอิเล็กทรอนิกส์หัววัดจะส่งพัลส์ความถี่สูงและแพร่กระจายไปตามสายเคเบิลหรือหัววัดแบบก้านเมื่อพัลส์สัมผัสกับพื้นผิวของวัสดุ ตัวรับจะสะท้อนกลับและรับในเครื่องมือ จากนั้นสัญญาณระยะทางจะถูกแปลงเป็นสัญญาณระดับวัสดุ
สัญญาณสะท้อนจะถูกส่งไปยังวงจรอิเล็กทรอนิกส์ของเครื่องมือตามสายเคเบิลหรือหัววัดแบบก้านไมโครโปรเซสเซอร์ประมวลผลสัญญาณและระบุเสียงสะท้อนที่เกิดจากคลื่นไมโครเวฟบนพื้นผิววัสดุการรับรู้สัญญาณเสียงสะท้อนที่ถูกต้องเสร็จสิ้นโดยซอฟต์แวร์พัลส์
ระยะทาง D จากพื้นผิววัสดุเป็นสัดส่วนกับการเดินทางข้ามเวลาของพัลส์ T:
D=C×T/2 (C คือความเร็วแสง)
เนื่องจากทราบระยะทาง E ของถังเปล่า ระดับวัสดุ L คือ:
L=ED
เอาท์พุท:
กำหนดโดยการป้อนความสูงของถังเปล่า E (= ศูนย์จุด), ความสูงของถังเต็ม F (= เต็มสเกล) และพารามิเตอร์การใช้งานบางอย่างพารามิเตอร์ของแอปพลิเคชันจะปรับเครื่องมือให้เข้ากับสภาพแวดล้อมการวัดโดยอัตโนมัติ ซึ่งสอดคล้องกับเอาต์พุต 4-20mA
NYRD701 คุณสมบัติการออกแบบเครื่องส่งสัญญาณระดับเรดาร์พร้อมไกด์
1. เครื่องวัดระดับเรดาร์อัจฉริยะใช้เทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผลเสียงสะท้อนสะท้อนการค้นพบที่ไม่เหมือนใครการวัดการสัมผัส ความแม่นยำในการวัดสูง การวัดที่แม่นยำยิ่งขึ้นในเวลาเดียวกัน เรดาร์คลื่นนำทางมีความทนทานต่อการยึดเกาะ และไม่ได้รับผลกระทบจากอุณหภูมิภายนอก เช่น อุณหภูมิปานกลางและการยึดเกาะ
2. โหมดการเชื่อมต่อกระบวนการและประเภทของส่วนประกอบการตรวจจับที่หลากหลายทำให้เครื่องวัดระดับเรดาร์คลื่นนำทาง 70X ซีรีส์เหมาะสำหรับสภาพการทำงานที่ซับซ้อนและการใช้งานที่หลากหลายเช่นอุณหภูมิสูง ความดันสูงและค่าคงที่ไดอิเล็กตริกต่ำ
3.ด้วยโหมดการทำงานของพัลส์ ผลิตภัณฑ์มีพลังงานการปล่อยมลพิษต่ำมาก และสามารถติดตั้งในภาชนะโลหะและอโลหะต่าง ๆ โดยไม่เป็นอันตรายต่อร่างกายมนุษย์และสิ่งแวดล้อม
NYRD701 Guided Radar Level Transmitter พารามิเตอร์ทางเทคนิค
| แอปพลิเคชันทั่วไป | ของเหลว ฝุ่น อนุภาคของแข็ง |
| วัสดุเสาอากาศ | สายเคเบิลแบบยืดหยุ่น,PTFE, 304 (อุปกรณ์เสริม) |
| ช่วงการวัด | 30m |
| ความแม่นยำในการวัด | 0.05%-0.1%FS |
| แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย) |
| อุณหภูมิปานกลาง | -40~+130℃,-40~+250℃ |
| แรงดันในกระบวนการ | -0.1~4.0MPa |
| กระบวนการเชื่อมต่อ | เกลียว หน้าแปลน (อุปกรณ์เสริม) |
| ระดับการป้องกัน | IP67 |
| เกรดกันระเบิด | Exia II CT6 |
| สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485/Modbus... |
หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งได้ตามความต้องการเฉพาะของผู้ใช้
NYRD701 Guided Radar Level Transmitter Application Field
1.โรงไฟฟ้า: อ่างเก็บน้ำ ปั๊มไซโล กระบวยไอน้ำ ที่เก็บเถ้า ถังน้ำมัน ฯลฯ
2.Oilfield: ถังเก็บน้ำมันดิบ ถังเก็บน้ำมันกลั่น ตัวแยกสามเฟส ถังตกตะกอน ถังบำบัดน้ำเสีย เจาะถังโคลน ฯลฯ
3.เคมี: หอกลั่นน้ำมันดิบ ไซโลวัตถุดิบ ไซโลกลาง ถังปฏิกิริยา ถังแอมโมเนีย ถังเก็บยางมะตอย ฯลฯ
4.โลหะวิทยา: ไซโลวัตถุดิบ ไซโลวัสดุเสริม ถังบัฟเฟอร์เซลล์อิเล็กโทรไลต์ ฯลฯ
5.แหล่งน้ำ: คลอง อ่างเก็บน้ำ ชลประทานในพื้นที่การเกษตร เฝ้าระวังระดับน้ำในแม่น้ำ เตือนน้ำท่วมฉับพลัน น้ำท่วมเมือง ฯลฯ
6. อาหาร: โรงงานน้ำผลไม้, โรงงานนม, ถังเก็บน้ำตาลดิบ, ถังเก็บมะเขือเทศวาง, ถังเก็บโรงเบียร์ ฯลฯ
7.ยา: ถังเก็บยาจีน ตัวแยก ถังหมัก ฯลฯ
8. การบำบัดน้ำ: อ่างเก็บน้ำ ส้วมซึม ถังบำบัดน้ำ ถังตกตะกอน บ่อน้ำลึก เครือข่ายน้ำดื่ม ฯลฯ
9.กระดาษ: ไซโลวัตถุดิบ หอเก็บ ถังอบแห้ง ไซโลเก็บสารเคมี ฯลฯ
10.อื่นๆ: เหมืองหิน เหมืองถ่านหิน การปกป้องสิ่งแวดล้อม การต่อเรือ และอุตสาหกรรมอื่นๆ
