รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | การวัดระดับของเหลว | วัสดุเสาอากาศ: | 304, 316L (อุปกรณ์เสริม) |
|---|---|---|---|
| ช่วงการวัด: | 0-50 ～ 5000 มม. (ชนิดสายเคเบิล: 25 ม.) | แหล่งจ่ายไฟ: | 24VDC (สองสายสี่สาย), 220VAC |
| อุณหภูมิกระบวนการ: | -40～+200℃ | ความดันในกระบวนการ: | -0.1~10.0MPa |
| กระบวนการเชื่อมต่อ: | เกลียว, หน้าแปลน, วงเล็บ (อุปกรณ์เสริม) | สัญญาณเอาท์พุต: | 4...20mA/ฮาร์ต/RS485... |
| แสงสูง: | เครื่องส่งสัญญาณระดับแม่เหล็กเหลว,เครื่องวัดระดับของเหลว Homeothermy,เครื่องส่งสัญญาณระดับแม่เหล็ก 20mA |
||

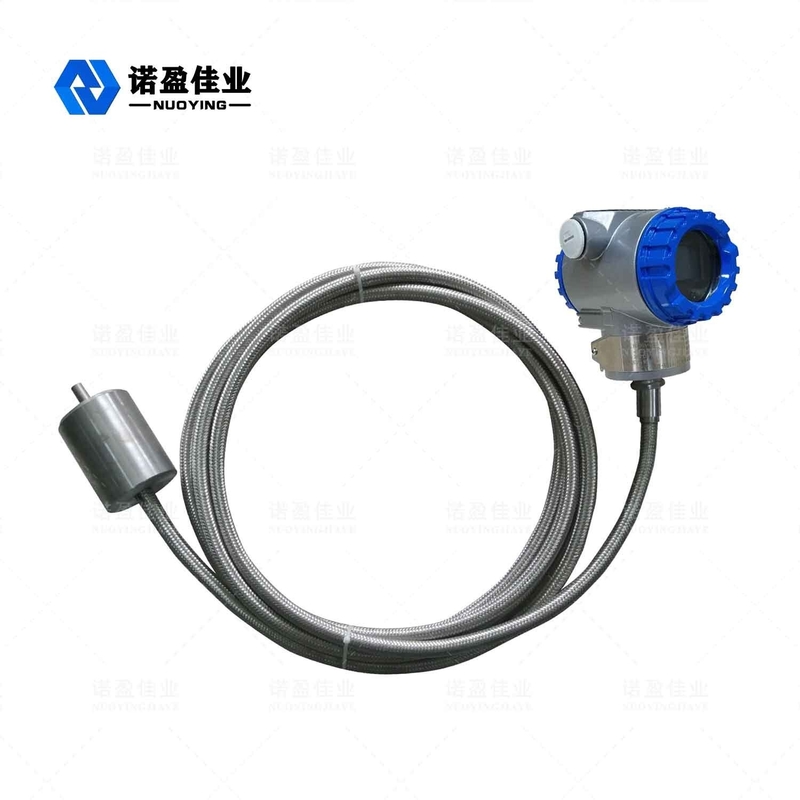

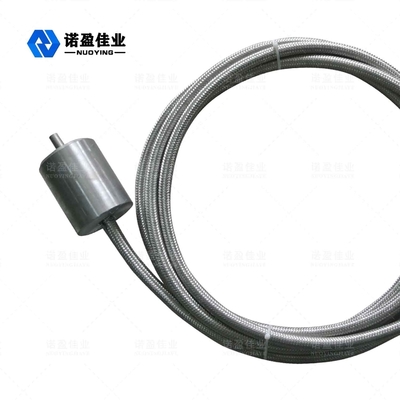

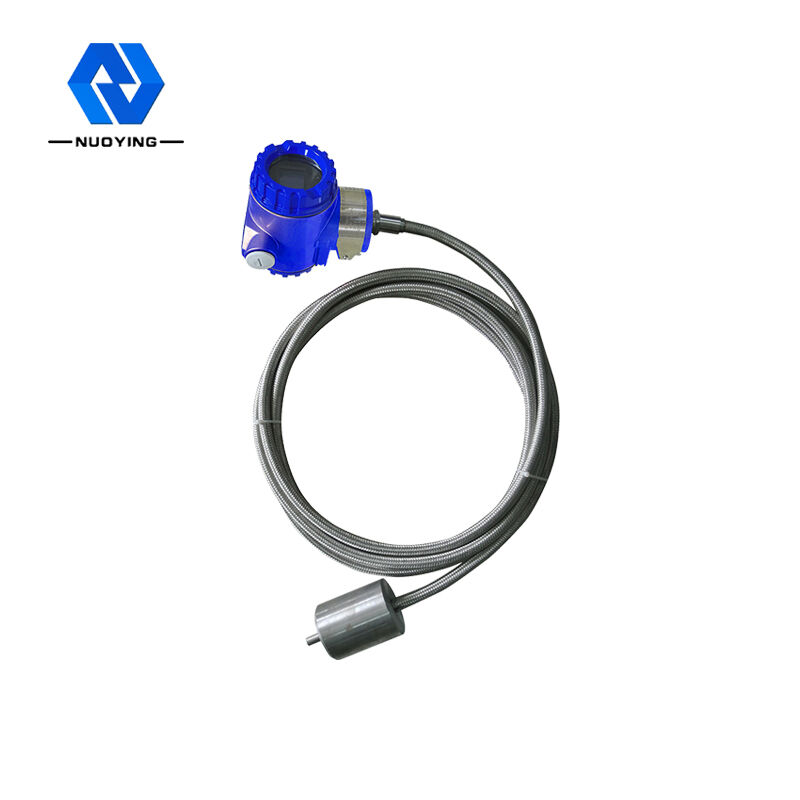

20mA Homoeothermy Liquid NYCZ500 เครื่องวัดระดับของเหลว Magnetostrictive
หลักการทำงานของเครื่องวัดระดับของเหลว Magnetostrictive NYCZ500
หลักการทำงานของเครื่องวัดระดับแม่เหล็กจะแสดงในรูปผลิตภัณฑ์ส่วนใหญ่ประกอบด้วยก้านวัด ช่องอิเล็กทรอนิกส์ และลูกลอยแบบไม่สัมผัสบนแกนวัดแท่งวัดติดตั้งลวดแม่เหล็ก (ลวดท่อนำคลื่น) และแกนทำจากท่อสแตนเลสที่ไม่ใช่แม่เหล็ก ซึ่งปกป้องสายท่อนำคลื่นได้เป็นอย่างดี เมื่อเครื่องวัดระดับแม่เหล็กทำงาน เครื่องกำเนิดพัลส์ในช่องอิเล็กทรอนิกส์จะส่งออกไป ชีพจรเริ่มต้นเมื่อพัลส์เริ่มต้นนี้ถูกส่งไปยังสายท่อนำคลื่น มันจะสร้างสนามแม่เหล็กหมุนที่เคลื่อนที่ไปในทิศทางของสายท่อนำคลื่น คลื่นเชิงกลนี้แพร่กระจายในสองทิศทาง คลื่นกลที่ไปถึงจุดสิ้นสุดของแกนวัดจะถูกดูดซับโดย แดมเปอร์ คลื่นกลที่เดินทางกลับไปยังทิศทางของถังอิเล็กทรอนิกส์จะรับรู้โดยกลไกการรับพลังงานที่ติดตั้งในถังอิเล็กทรอนิกส์และแปลงเป็นพัลส์กระแสที่สอดคล้องกัน จากนั้นกลไกการรับพลังงานจะคำนวณความแตกต่างของเวลาระหว่างพัลส์ทั้งสองถึง วัดความสูงของระดับของเหลวที่วัดได้อย่างแม่นยำ
NYCZ500 คุณสมบัติการออกแบบเครื่องวัดระดับของเหลว Magnetostrictive
1. การบังคับใช้ที่กว้างขึ้น ความหลากหลายของรูปแบบโพรบ ความหลากหลายของรูปแบบการเชื่อมต่อกระบวนการ ความหลากหลายของวัสดุการผลิต สามารถปรับแต่งการออกแบบ
2. ความน่าเชื่อถือ: เนื่องจากเครื่องวัดระดับแม่เหล็กใช้หลักการท่อนำคลื่น จึงไม่มีชิ้นส่วนที่เคลื่อนไหวทางกล ดังนั้นจึงไม่มีแรงเสียดทาน ไม่มีการสึกหรอคอนเวอร์เตอร์ทั้งหมดอยู่ในท่อสแตนเลส และตัวกลางสำหรับการวัดแบบไม่สัมผัส การทำงานของเซ็นเซอร์ที่เชื่อถือได้ อายุการใช้งานยาวนาน
3. ความแม่นยำสูง: เนื่องจากเครื่องวัดระดับแม่เหล็กทำงานร่วมกับชีพจรของท่อนำคลื่น การเคลื่อนที่ที่วัดได้จะถูกกำหนดโดยการวัดเวลาของพัลส์เริ่มต้นและชีพจรสิ้นสุด ดังนั้นความแม่นยำในการวัดจึงสูงและความละเอียดดีกว่า 0.01% FS ซึ่ง ยากที่จะบรรลุความแม่นยำด้วยเซ็นเซอร์อื่น
4. ความปลอดภัยที่ดี: เครื่องวัดระดับ Magnetostrictive มีประสิทธิภาพในการป้องกันการระเบิดสูง ปลอดภัยภายใน ปลอดภัยในการใช้งาน เหมาะอย่างยิ่งสำหรับการวัดสารเคมีและของเหลวไวไฟไม่จำเป็นต้องเปิดฝาถังขณะทำการวัด หลีกเลี่ยงความไม่มั่นคงของการวัดด้วยตนเอง
5. เครื่องวัดระดับ Magnetostrictive ติดตั้งง่ายและบำรุงรักษาง่าย: โดยทั่วไปแล้วเครื่องวัดระดับ Magnetostrictive จะถูกติดตั้งผ่านทางปากที่มีอยู่ที่ด้านบนของถังโดยเฉพาะอย่างยิ่งเหมาะสำหรับการติดตั้งถังเก็บใต้ดินและถังที่ใช้งานอยู่แล้วและไม่สามารถส่งผลกระทบได้ การผลิตตามปกติระหว่างขั้นตอนการติดตั้ง
NYCZ500 Magnetostrictive Liquid Level Meter พารามิเตอร์ทางเทคนิค
| แอปพลิเคชันทั่วไป | การวัดระดับของเหลว |
| แบบฟอร์มเสาอากาศ | ชนิดโพรบ ชนิดสายเคเบิล |
| วัสดุเสาอากาศ | 304, 316L (อุปกรณ์เสริม) |
| ช่วงการวัด | 0-50 ～ 5000 มม. (ชนิดสายเคเบิล: 25 ม.) |
| ความแม่นยำในการวัด | ＜0.25%(ระยะ＜20m) |
| วัดมุม | 10° |
| แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย), 220VAC |
| อุณหภูมิกระบวนการ | -40～+200℃ |
| แรงดันในกระบวนการ | -0.1~10.0MPa |
| กระบวนการเชื่อมต่อ | เกลียว, หน้าแปลน, วงเล็บ (อุปกรณ์เสริม) |
| สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485... |
| ปัจจุบันทำงาน | 4...20mA |
| โหลดลักษณะ | ความต้านทานโหลดสูงสุด600Ωสำหรับเอาต์พุตปัจจุบันความต้านทานโหลดสูงสุด 2mA สำหรับเอาต์พุตแรงดันไฟฟ้า |
| เวลาตอบสนอง | 0.2-5ms |
| ระดับการป้องกัน | IP65, IP67, IP68 (อุปกรณ์เสริม) |
| เกรดกันระเบิด | ExiaⅡCT6 Ga;ExiaⅡCT6 Gb |
NYCZ500 Magnetostrictive Liquid Level Meter Application Field
1. การวัดและควบคุมระดับภาคสนามอุตสาหกรรม
2. การวัดและควบคุมระดับถัง
3. การควบคุมระดับของเหลวในกระบวนการทางเคมี
4. การควบคุมระดับของเหลวของถังยา
5. การควบคุมถังอาหารและเครื่องดื่ม
6. การตรวจสอบระดับน้ำในเขื่อน
7. น้ำดื่มและบำบัดน้ำเสีย
8. การวัดและควบคุมส่วนต่อประสานระหว่างน้ำมันกับน้ำ
9. ระบบจัดการวัดแสงสถานีบริการน้ำมัน
10. การวัดและควบคุมระดับของเหลวอื่นๆ...
