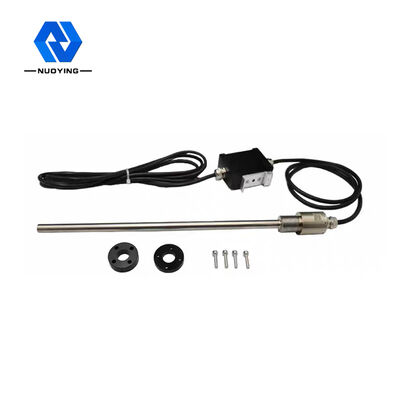

เกจวัดระดับแม่เหล็กชนิดสายเคเบิลสำหรับถังน้ำลึก

เกจวัดระดับแม่เหล็กชนิดสายเคเบิลสำหรับถังน้ำลึก

ชื่อแบรนด์:	NUOYINGJIAYE
เลขรุ่น:	NYCZ500
MOQ:	1 ชิ้น
ราคา:	Please Contact Me
เงื่อนไขการจ่ายเงิน:	ที/ที
ความสามารถในการจําหน่าย:	1,000 ชิ้น / ต่อเดือน

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ซีอาน ส่านซี ประเทศจีน

ได้รับการรับรอง:

การใช้งานทั่วไป:

การวัดระดับของเหลว ฯลฯ

วัสดุลอย:

F4, PP, 304, PTFE (อุปกรณ์เสริม)

ช่วงการวัด:

0-50~5000 มม. (ประเภทสายเคเบิล: 25 ม.)

การเชื่อมต่อกระบวนการ:

ด้าย, หน้าแปลน, ตัวยึด (อุปกรณ์เสริม)

ความแม่นยำในการวัด:

0.05%~ 0.1%FS

การสนับสนุนที่กำหนดเอง:

โออีเอ็ม, โอเอ็มดี

สัญญาณเอาท์พุต:

4 ... 20MA/HART/RS485/MODBUS ...

เกรดป้องกันการระเบิด:

ExdIICT6Gb (ดูใบรับรอง)

รายละเอียดการบรรจุ:

กล่อง 40cm×30cm×30cm

สามารถในการผลิต:

1,000 ชิ้น / ต่อเดือน

เน้น:

เกจวัดระดับแม่เหล็กเหลว

PTFE Magnetic Float Level Gauge

Float Ball Magnetic Level Gauge

คำอธิบายผลิตภัณฑ์

นูโอหยิงNYCZ500เครื่องวัดระดับของเหลวแบบแม่เหล็ก ภาพรวม

พารามิเตอร์ผลิตภัณฑ์

การใช้งานทั่วไป	การวัดระดับของเหลว
วัสดุเสาอากาศ	304, 316L (อุปกรณ์เสริม)
ช่วงการวัด	0-50~5000 มม. (ประเภทสายเคเบิล: 25 ม.)
แหล่งจ่ายไฟ	24VDC (สองสาย, สี่สาย)
อุณหภูมิของตัวกลาง	-40~+200°C
ความดันกระบวนการ	-0.1~2.0MPa
การเชื่อมต่อกระบวนการ	เกลียว, หน้าแปลน, ขายึด (อุปกรณ์เสริม)
สัญญาณเอาต์พุต	4...20mA/HART/RS485/Modbus...

คำอธิบายผลิตภัณฑ์

หลักการทำงานของเครื่องวัดระดับของเหลวแบบแม่เหล็ก NYCZ500

หลักการทำงานของเครื่องวัดระดับแบบแม่เหล็กแสดงในภาพ ผลิตภัณฑ์ประกอบด้วยแกนวัด ช่องอิเล็กทรอนิกส์ และลูกลอยแบบไม่สัมผัสบนแกนวัด แกนวัดมีสายแม่เหล็ก (สายคลื่นนำ) และแกนทำจากท่อสแตนเลสที่ไม่ใช่แม่เหล็ก ซึ่งช่วยป้องกันสายคลื่นนำได้ดีมาก เมื่อเครื่องวัดระดับแบบแม่เหล็กทำงาน ตัวสร้างพัลส์ในช่องอิเล็กทรอนิกส์จะส่งพัลส์เริ่มต้น เมื่อพัลส์เริ่มต้นนี้ส่งผ่านสายคลื่นนำ จะสร้างสนามแม่เหล็กหมุนที่เคลื่อนที่ไปตามทิศทางของสายคลื่นนำ คลื่นกลนี้จะแพร่กระจายไปสองทิศทาง คลื่นกลที่ไปถึงปลายแกนวัดจะถูกดูดซับโดยตัวหน่วง คลื่นกลที่เดินทางกลับไปยังทิศทางของช่องอิเล็กทรอนิกส์จะถูกตรวจจับโดยกลไกรับพลังงานที่ติดตั้งในช่องอิเล็กทรอนิกส์และแปลงเป็นพัลส์กระแสที่สอดคล้องกัน และกลไกรับพลังงาน
จะคำนวณความแตกต่างของเวลาของพัลส์ทั้งสองเพื่อวัดความสูงของระดับของเหลวที่วัดได้อย่างแม่นยำ
คุณสมบัติการออกแบบของเครื่องวัดระดับของเหลวแบบแม่เหล็ก NYCZ500

1. ความสามารถในการใช้งานที่กว้างขึ้น รูปแบบโพรบที่หลากหลาย รูปแบบการเชื่อมต่อกระบวนการที่หลากหลาย วัสดุการผลิตที่หลากหลาย สามารถออกแบบตามความต้องการได้

2. ความน่าเชื่อถือ: เนื่องจากเครื่องวัดระดับแบบแม่เหล็กใช้หลักการคลื่นนำ จึงไม่มีชิ้นส่วนที่เคลื่อนไหวทางกล จึงไม่มีแรงเสียดทาน ไม่มีการสึกหรอ ตัวแปลงทั้งหมดถูกหุ้มด้วยท่อสแตนเลส และตัวกลางวัดแบบไม่สัมผัส เซ็นเซอร์ทำงานได้อย่างน่าเชื่อถือ อายุการใช้งานยาวนาน
3. ความแม่นยำสูง: เนื่องจากเครื่องวัดระดับแบบแม่เหล็กทำงานด้วยพัลส์คลื่นนำ การกระจัดที่วัดได้จะถูกกำหนดโดยการวัดเวลาของพัลส์เริ่มต้นและพัลส์สิ้นสุด ดังนั้นความแม่นยำในการวัดจึงสูง และความละเอียดดีกว่า 0.01%FS ซึ่งยากที่จะบรรลุความแม่นยำด้วยเซ็นเซอร์อื่น ๆ
4. ความปลอดภัยสูง: เครื่องวัดระดับแบบแม่เหล็กมีประสิทธิภาพการป้องกันการระเบิดสูง ปลอดภัยโดยเนื้อแท้ ปลอดภัยต่อการใช้งาน โดยเฉพาะอย่างยิ่งเหมาะสำหรับการวัดวัสดุเคมีและของเหลวไวไฟ ไม่จำเป็นต้องเปิดฝาถังเมื่อทำการวัด หลีกเลี่ยงความไม่ปลอดภัยของการวัดด้วยตนเอง
5. เครื่องวัดระดับแบบแม่เหล็กติดตั้งง่ายและบำรุงรักษาง่าย: โดยทั่วไปเครื่องวัดระดับแบบแม่เหล็กจะติดตั้งผ่านรูที่มีอยู่ด้านบนของถัง โดยเฉพาะอย่างยิ่งเหมาะสำหรับการติดตั้งถังเก็บใต้ดินและถังที่กำลังใช้งานอยู่ และจะไม่ส่งผลกระทบต่อการผลิตปกติในระหว่างกระบวนการติดตั้ง
ขอบเขตการใช้งานของเครื่องวัดระดับของเหลวแบบแม่เหล็ก NYCZ500

1. การวัดและควบคุมระดับในภาคอุตสาหกรรม

2. การวัดและควบคุมระดับถัง
3. การควบคุมระดับของเหลวในกระบวนการทางเคมี
4. การควบคุมระดับของเหลวของถังยา
5. การควบคุมถังอาหารและเครื่องดื่ม
6. การตรวจสอบระดับน้ำในเขื่อน
7. การบำบัดน้ำดื่มและน้ำเสีย
8. การวัดและควบคุมส่วนต่อประสานระหว่างน้ำมันและน้ำ
9. ระบบจัดการการวัดของสถานีบริการน้ำมัน
10. การวัดและควบคุมระดับของเหลวอื่นๆ...
