รายละเอียดสินค้า:
|
| แบบอย่าง: | NYCSUL-501 | ข้อกำหนดรีเลย์: | 5A 250VAC/30VDC |
|---|---|---|---|
| เอาท์พุทปัจจุบัน: | 4~20mA | อุณหภูมิปานกลาง: | -45°C~ 95°C |
| การติดตั้ง: | หน้าแปลน/ค้ำยัน | ช่วงการวัด: | liquid：20~30m; ของเหลว：20~30m; solid：10~15m ของแข็ง：10~15m |
| ความละเอียดในการแสดงผล: | 1ซม. | โหลดเอาต์พุต: | 0~600Ω |
| แสงสูง: | เครื่องส่งสัญญาณระดับของเหลวอัลตราโซนิก 20mA,SS304 เครื่องวัดระดับของเหลวอัลตราโซนิก,มาตรวัดระดับของเหลวอัลตราโซนิก |
||

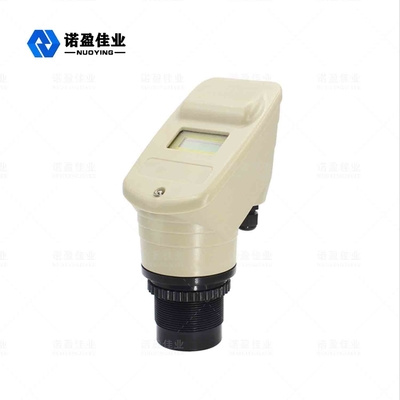

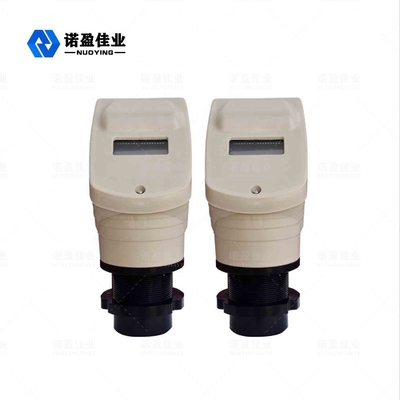

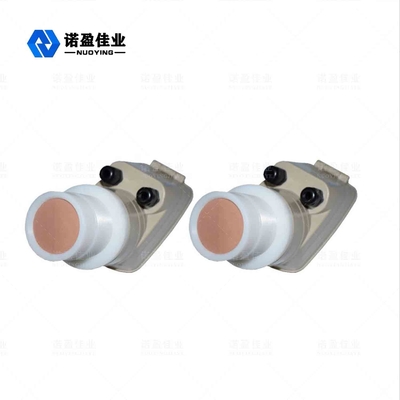

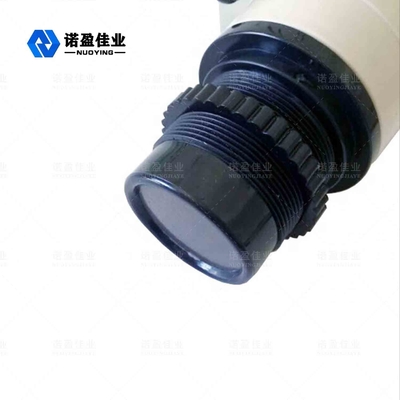

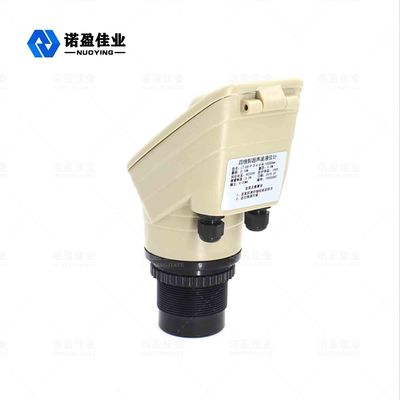

SS304 NYCSUL501 เครื่องส่งสัญญาณระดับอัลตราโซนิก 4 ~ 20mA เครื่องส่งสัญญาณระดับของเหลว
NYCSUL501 เครื่องส่งสัญญาณระดับอัลตราโซนิก
ดิNYCSULการวัดระดับอัลตราโซนิกถูกติดตั้งที่ด้านบนของภาชนะภายใต้การควบคุมของอิเล็กทรอนิกส์หน่วย,โพรบปล่อยอัลตราโซนิกคลื่นพัลส์ไปยังสื่อที่วัดได้ติดตั้งเครื่องวัดระดับอัลตราโซนิกที่ด้านบนของภาชนะภายใต้การควบคุมของหน่วยอิเล็กทรอนิกส์ หัววัดจะส่งลำแสงพัลส์อัลตราโซนิกไปยังวัตถุภายใต้การควบคุมของหน่วยอิเล็กทรอนิกส์เสียงคลื่นสะท้อนโดยพื้นผิวของตัวกลาง aส่วนหนึ่งของการสะท้อนก้องได้รับโดยโพรบและแปลงเป็นสัญญาณไฟฟ้าคลื่นเสียงสะท้อนจากพื้นผิวของวัตถุโพรบรับเสียงสะท้อนสะท้อนบางส่วนและแปลงเป็นสัญญาณไฟฟ้าจากการปล่อยคลื่นอัลตราโซนิกไปสู่การรับสัญญาณใหม่เวลาเป็นสัดส่วนโดยตรงกับระยะทางจากหัววัดถึงที่วัดได้ปานกลาง.หน่วยอิเล็กทรอนิกส์ตรวจจับเวลาและคำนวณระยะทางที่วัดได้ตามความเร็วเสียงที่ทราบตามความแตกต่างของเวลาระหว่างการส่งสัญญาณซ้ำและการรับคลื่นอัลตราโซนิกและความเร็วของเสียงที่ทราบ การเปลี่ยนแปลงของระดับวัตถุจะถูกกำหนดสัญญาณไมโครเวฟถูกประมวลผลโดยอุปกรณ์อิเล็กทรอนิกส์ และสุดท้ายเปลี่ยนเป็นสัญญาณไฟฟ้าที่เกี่ยวข้องกับระดับวัตถุใช้การลบเพื่อให้ได้ค่าของตัวกลางตำแหน่ง.ใช้กันอย่างแพร่หลายในท่อเปิด, ถังน้ำมัน, สถานีสูบน้ำ, อ่างเก็บน้ำ, เขื่อน, openช่อง ความแตกต่างระหว่างระดับ ฯลฯ
พารามิเตอร์ทางเทคนิคของเครื่องส่งสัญญาณระดับอัลตราโซนิก NYCSUL501
| ชื่อผลิตภัณฑ์ | เซ็นเซอร์ระดับอัลตราโซนิก |
| ช่วงการวัด | ของเหลว:20~30m;แข็ง:10~15m |
| พื้นที่ตาบอด | 0.6m~0.8m |
| ความแม่นยำ | 0.2% ของช่วงการวัดทั้งหมด (ในอากาศ) |
| ความละเอียดในการแสดงผล | 1ซม. |
| กระแสไฟขาออก | 4~20mA |
| ความละเอียดเอาต์พุต | 0.03% ของช่วงการวัดทั้งหมด |
| โหลดเอาต์พุต | 0~600Ω |
| เอาท์พุทรีเลย์ | การควบคุมขีด จำกัด บนและขีด จำกัด ล่าง |
| ข้อกำหนดรีเลย์ | 5A 250VAC/30VDC |
| ชุดพารามิเตอร์ | ปุ่มสัมผัส 3 ปุ่ม |
| อุณหภูมิปานกลาง | -45°C~ 95°C |
| ระยะการตรวจจับ | 1S |
| การติดตั้ง | หน้าแปลน/ค้ำยัน |
| มุมลำแสงคลื่นเสียง | 8°(3db) |
| ช่วงความดัน | ±0.3MP |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
