รายละเอียดสินค้า:
|
| ช่วงการทำงานของกำลังไฟฟ้า: | 13~35 VDC | อุณหภูมิกระบวนการโพรบ: | -100°C~800°C |
|---|---|---|---|
| ความเสถียร: | ไม่มีกิจกรรมไม่มีชิ้นส่วนที่สวมใส่ง่ายไม่จำเป็นต้องทำความสะอาดการบำรุงรักษาการดีบัก | ระดับการป้องกัน: | IP65, IP67, IP68 (อุปกรณ์เสริม) |
| กระบวนการเชื่อมต่อ: | เกลียวและหน้าแปลน (อุปกรณ์เสริม) | เกรดป้องกันการระเบิด: | Exia II CT6 Ga, Exd II CT6 Gb (ดูรายละเอียดใบรับรอง) |
| สัญญาณเอาท์พุต: | 4…20mA/HART/RS485/ Modbus | ความดันในกระบวนการ: | -0.1 ~1.6MPa, -0.1 ~4.0MPa, -0.1 ~6.3MPa |
| แสงสูง: | เครื่องส่งสัญญาณ RF Admittance ระดับอัจฉริยะ,เครื่องส่งสัญญาณระดับการอนุญาต RF 35 VDC,เซ็นเซอร์ระดับการรับแก๊สของถังแก๊ส |
||

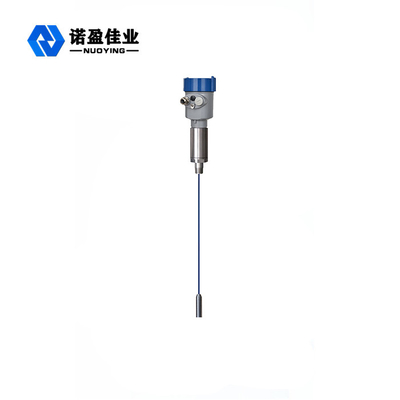

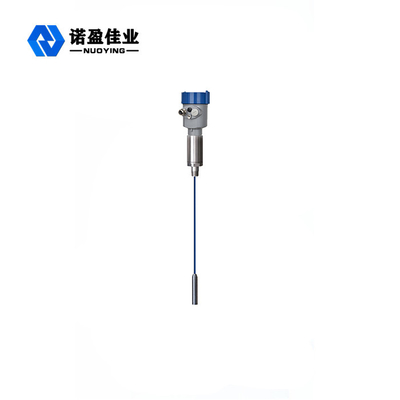

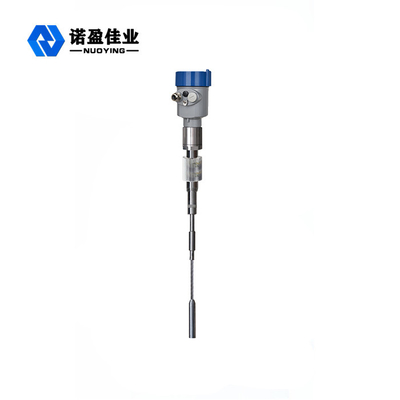

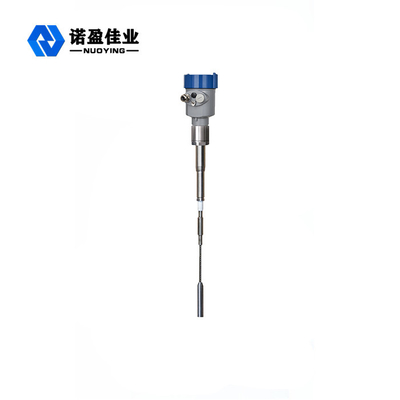

NYSP Intelligent RF Admittance Level Transmitter การออกแบบวงจรป้องกันการขับขี่ที่ไม่เหมือนใคร
หลักการทำงานของ NYSP Intelligent RF Admittance Level Transmitter
เครื่องวัดระดับการรับคลื่นความถี่วิทยุเป็นผลิตภัณฑ์วัดระดับต่อเนื่องตามหลักการของการรับคลื่นความถี่วิทยุ ผลิตภัณฑ์มีข้อดีของความเสถียรสูง ความไวสูง และการใช้งานที่กว้างเมื่อเทียบกับเครื่องวัดระดับคาปาซิทีฟแบบดั้งเดิม การออกแบบโมดูลาร์ถูกนำมาใช้เพื่อให้การตั้งค่ามิเตอร์ที่ง่ายและสะดวกเมื่อตั้งค่าเสร็จเรียบร้อยแล้ว ก็สามารถใช้มิเตอร์ได้ตามปกติและไม่ต้องบำรุงรักษาตลอดอายุการใช้งานผู้ใช้สามารถเข้าใจการทำงานของอุปกรณ์อย่างสังหรณ์ใจ และจัดการกับปัญหาได้ทันท่วงที ในสถานการณ์อุตสาหกรรมที่ซับซ้อนก็ปลอดภัยและเชื่อถือได้เช่นกัน
เทคโนโลยีการวัดการรับคลื่นความถี่วิทยุเป็นเทคโนโลยีการวัดระดับชนิดหนึ่งที่มีข้อดีเฉพาะตัวแม้ว่าแนวคิดนี้จะคล้ายกับเทคโนโลยีการวัดแบบ capacitive ทั่วไปมาก แต่เทคโนโลยีการรับอนุญาต RF ได้เพิ่มวงจร DrivingShield และวงจรชอปเปอร์ในหน่วยอิเล็กทรอนิกส์ เพื่อให้สามารถรับรู้การวัดอิมพีแดนซ์และรีแอกแตนซ์ของตัวเก็บประจุแบบแยกจากกัน ตามกฎของฟิสิกส์ อิมพีแดนซ์ และค่ารีแอกแตนซ์ของวัสดุแขวนมีค่าเท่ากัน ดังนั้น ผลกระทบที่เกิดจากวัสดุที่แขวนอยู่สามารถวัดและขจัดออกจากเอาต์พุตทั้งหมดได้ด้วยการเลื่อนเฟสของวงจรการสั่น

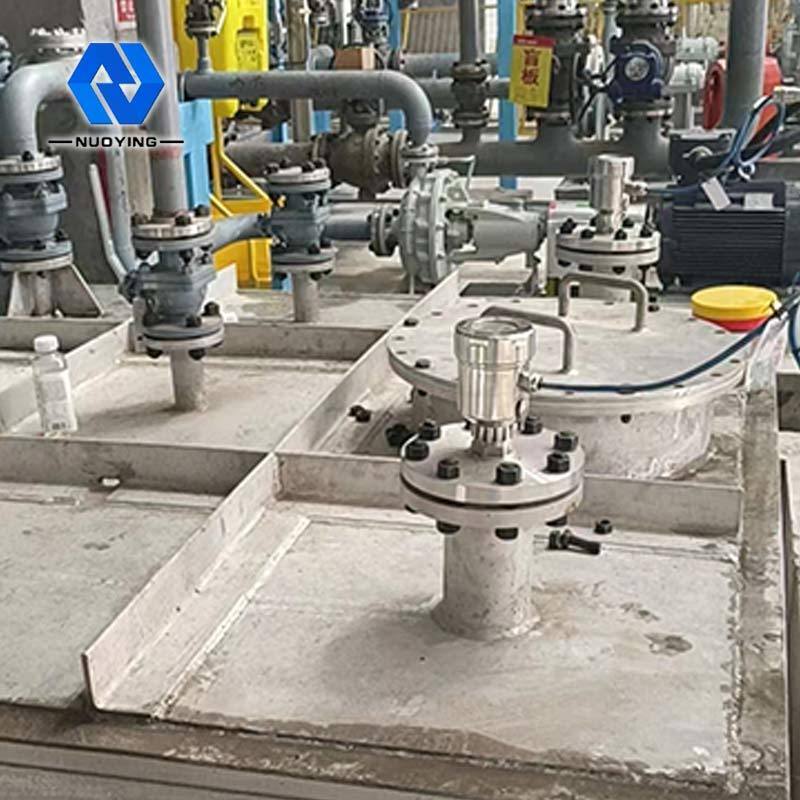

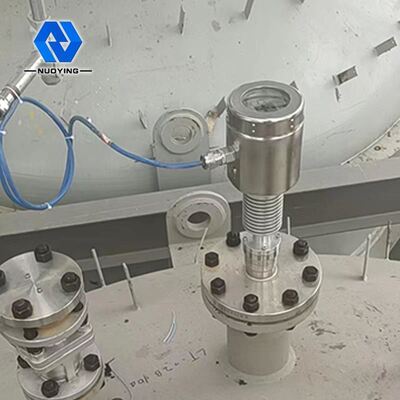

มีการติดตั้งโพรบของเครื่องวัดระดับการรับคลื่นความถี่วิทยุในถังเก็บ และการเปลี่ยนแปลงของสัญญาณความถี่วิทยุที่เกิดจากการเปลี่ยนแปลงของระดับจะได้รับผ่านโพรบปลายสายป้องกันการขับขี่ของโพรบจะป้องกันไม่ให้กระแส RF ก่อตัวเป็นวงรอบวัสดุที่แขวนอยู่ ทำให้มั่นใจถึงความถูกต้องของการวัดมิเตอร์

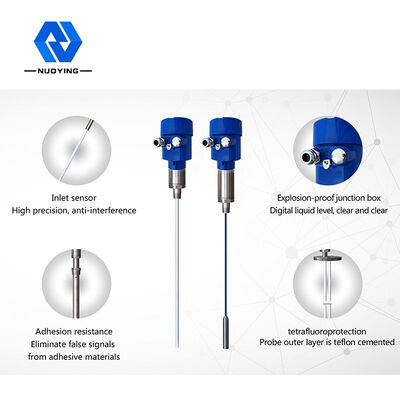

คุณสมบัติการออกแบบของNYSP Intelligent RF Admittance Level Transmitter
◎ป้องกันการแขวน: การออกแบบวงจรป้องกันการขับขี่ที่เป็นเอกลักษณ์ช่วยเพิ่มความสามารถในการป้องกันการแขวน
◎ช่วงแหล่งจ่ายไฟ: ช่วงการทำงานของแหล่งจ่ายไฟ: 13 ~ 35vdc
◎ อุณหภูมิกระบวนการโพรบ: - 100 ℃ ~ 800 ℃

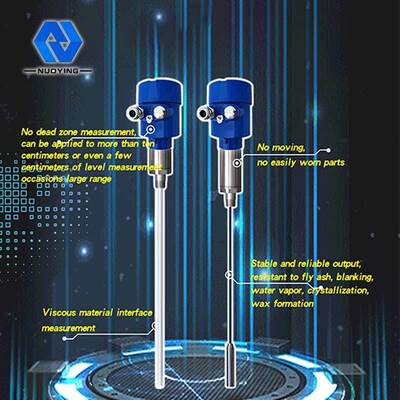

◎ไม่มีการวัดโซนตาย สามารถใช้กับโอกาสการวัดระดับวัสดุที่หลากหลายมากกว่าสิบเซนติเมตรหรือหลายเซนติเมตร
◎ช่วงการวัดสูงสุดสามารถเข้าถึงได้หลายร้อยเมตร แม้กระทั่งหลายร้อยเมตร
◎การวัดส่วนต่อประสานวัสดุหนืดเป็นข้อได้เปรียบที่ยอดเยี่ยมของเครื่องมือนี้
◎ผลผลิตที่เสถียรและเชื่อถือได้ ทนต่อเถ้าลอย วัสดุที่ตกลงมา ไอน้ำ การตกผลึก และแว็กซ์
◎ไม่มีการเคลื่อนไหว ไม่มีชิ้นส่วนที่สวมใส่ง่าย ไม่มีการทำความสะอาด บำรุงรักษา และแก้จุดบกพร่องเป็นประจำ
พารามิเตอร์ทางเทคนิค
| แอปพลิเคชันทั่วไป | ของเหลว (การกัดกร่อน, การนำไฟฟ้า, ค่าคงที่ไดอิเล็กตริกต่ำ, การกวน, ส่วนต่อประสาน, การคายน้ำด้วยไฟฟ้า, ความหนืด, บ่อน้ำลึก, ช่วงกว้างพิเศษและโอกาสอื่น ๆ ) |
| ฝุ่น (การนำไฟฟ้า ผงฉนวน ฯลฯ) | |
| ของแข็ง (การนำไฟฟ้า ฉนวน ของแข็งฉนวนอุณหภูมิสูงพิเศษ ฯลฯ) | |
|
รุ่นสินค้า
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
รูปแบบเสาอากาศ
|
สายอ่อน, สายอ่อนหุ้มฉนวน, สายอ่อนไม่หุ้มฉนวน, แกนแข็ง, แกนแข็งหุ้มฉนวน, แกนแข็งหุ้มฉนวนที่ปลายทั้งสอง, แกนแข็งทรงกระบอก |
| วัสดุเสาอากาศ | ไฟเบอร์,304,316 |
| ช่วงการวัด | 3 ม., 20 ม. (บ่อน้ำลึกสามารถวัดได้หลายร้อยเมตรและสามารถปรับแต่งได้) |
| ความยาวคลื่น | 635-650mm |
| ความแม่นยำในการวัด | 0.05%~0.1%FS |
| แหล่งจ่ายไฟ | 24VDC |
|
สัญญาณออก |
4...20mA/HART/ RS485/Modbus…. |
| อุณหภูมิกระบวนการ | -40~+130℃,-100~+200℃, -40~+260℃, -50~+500℃ |
| ความดันในกระบวนการ |
-0.1~1.6MPa,-0.1~4.0MPa, -0.1~6.3MPa |
| กระบวนการเชื่อมต่อ | เกลียวสกรู, หน้าแปลน (เลือกได้) |
| อินเทอร์เฟซไฟฟ้า | M20*1.5,½″NPT |
| ระดับการป้องกัน | IP65,IP67,IP68(เลือกได้) |
| เกรดกันระเบิด | Exia II CT6 Ga,Exd II CT6 Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
