รายละเอียดสินค้า:
|
| รุ่นสินค้า: | NYRD702 | รูปแบบเสาอากาศ: | ประเภทสายเคเบิล, ประเภทก้าน |
|---|---|---|---|
| ช่วงการวัด: | 6m | พาวเวอร์ซัพพลาย: | 24VDC (สองสายสี่สาย), 220VAC |
| วัสดุเสาอากาศ: | ไฟเบอร์/304/316 | การสุ่มตัวอย่างเสียงสะท้อน: | 55 ครั้ง / s |
| ความแม่นยำในการวัด: | 0.05%~0.1% F.S | อุณหภูมิกระบวนการ: | -40~+130℃,-40~+250℃,-40~+500℃ |
| แสงสูง: | เครื่องส่งสัญญาณเรดาร์คลื่นนำทาง 6 ม.,เครื่องส่งสัญญาณเรดาร์คลื่นนำทางแบบสัมผัสได้,เซนเซอร์ระดับเรดาร์แนะนำไมโครเวฟ |
||

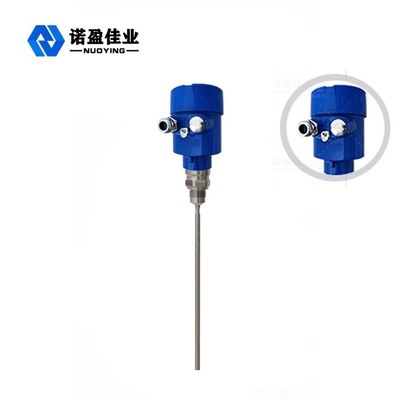

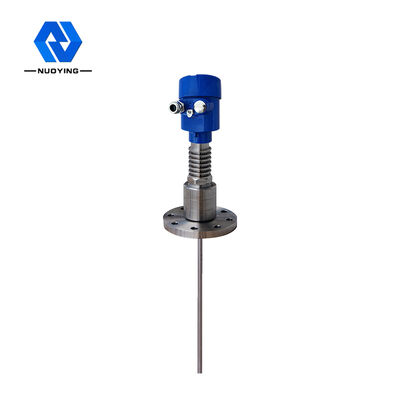

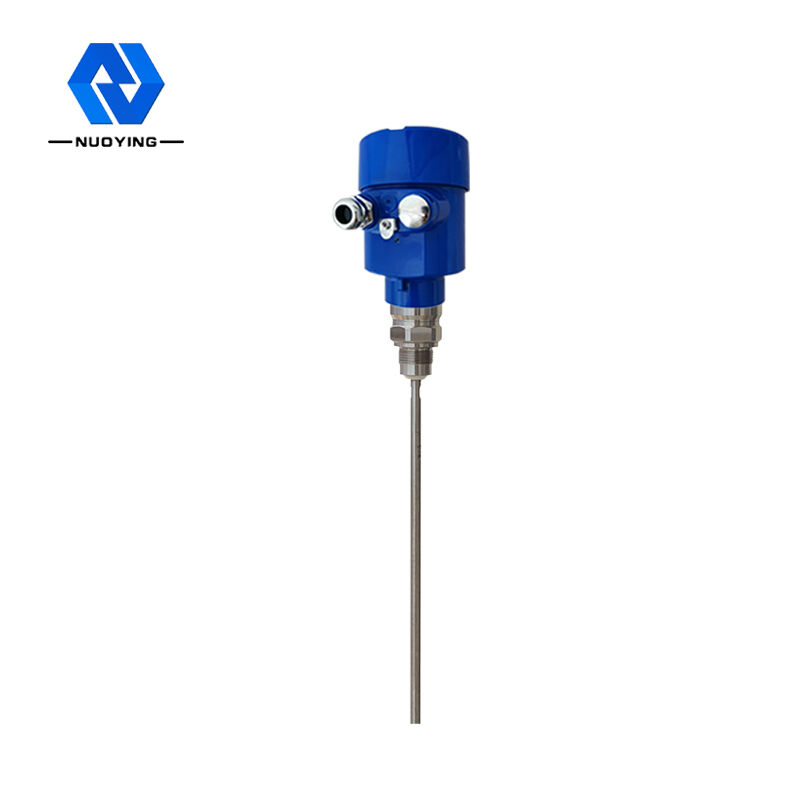

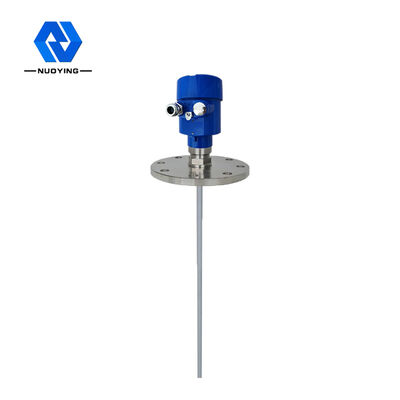

NYRD 702 Guided Wave Radar Level Transmitter 6m Contactable High Accuracy
หลักการทำงานของ NYRD 702 Guided Wave Radar Level Transmitter 6m Contactable High Accuracy
พัลส์ไมโครเวฟความถี่สูงที่ปล่อยออกมาจากเรดาร์คลื่นนำทางจะแพร่กระจายไปตามส่วนประกอบการตรวจจับ (หรือราวด์สายเคเบิลเหล็ก) และพบสื่อที่วัดได้เนื่องจากการเปลี่ยนแปลงอย่างกะทันหันของค่าคงที่ไดอิเล็กตริก ทำให้เกิดการสะท้อนกลับ และพลังงานพัลส์ส่วนหนึ่งสะท้อนกลับช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่สะท้อนกลับเป็นอัตราส่วนต่อระยะห่างของตัวกลางที่วัดได้อย่างแน่นอน
ฉันnput กระบวนการ
เรดาร์คลื่นนำทางเป็นเครื่องมือวัดตามหลักการเดินทางข้ามเวลาคลื่นเรดาร์วิ่งด้วยความเร็วแสง และเวลาทำงานสามารถแปลงเป็นสัญญาณระดับวัตถุโดยส่วนประกอบอิเล็กทรอนิกส์หัววัดจะปล่อยพัลส์ความถี่สูงและแพร่กระจายไปตามสายเคเบิลหรือหัววัดแบบก้าน
อู๋กระบวนการเอาท์พุต
เมื่อป้อนความสูงของถังเปล่า E(= ศูนย์) ความสูงของถังเต็ม F (= เต็มช่วง) และพารามิเตอร์การใช้งานบางอย่าง พารามิเตอร์การใช้งานจะปรับมิเตอร์ให้เข้ากับสภาพแวดล้อมการวัดโดยอัตโนมัติ ซึ่งสอดคล้องกับเอาต์พุต 4-20mA
คุณสมบัติการออกแบบของ NYRD 702 Guided Wave Radar Level Transmitter 6m Contactable High Accuracy
◎เครื่องวัดระดับวัตถุเรดาร์คลื่นนำทางใช้เทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผล Echo Discovery Echo ที่เป็นเอกลักษณ์ การวัดการสัมผัส ความแม่นยำในการวัดสูง การวัดที่แม่นยำยิ่งขึ้นในขณะเดียวกัน เรดาร์คลื่นนำทางจะไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอก เช่น อุณหภูมิปานกลางและการยึดเกาะ
◎เครื่องวัดระดับวัตถุเรดาร์คลื่นนำวิถีรุ่น 70X เหมาะสำหรับสภาพการทำงานที่ซับซ้อนและการใช้งานที่หลากหลาย เนื่องจากโหมดการเชื่อมต่อกระบวนการและประเภทโมดูลการตรวจจับที่หลากหลายเช่น: อุณหภูมิสูง แรงดันสูง และตัวกลางคงที่ไดอิเล็กตริกต่ำ
◎โหมดการทำงานของพัลส์ ปล่อยพลังงานต่ำ สามารถติดตั้งได้ในภาชนะโลหะที่ไม่ใช่โลหะที่หลากหลาย ไม่เป็นอันตรายต่อร่างกายมนุษย์และสิ่งแวดล้อม
พารามิเตอร์ทางเทคนิค 30m Contactable & ความแม่นยำสูง NYRD 701 Guided Wave Radar Level Meter ในอุณหภูมิสูง,ความดัน
| แอปพลิเคชันทั่วไป | ของเหลว (ขดลวดความร้อนในตัวไดอิเล็กตริกต่ำ บันได) |
| ฝุ่น (เถ้าลอย ผงหินปูน) | |
| ของแข็ง (เม็ด, กรวด) | |
| รุ่นสินค้า | NYRD702 |
| รูปแบบเสาอากาศ | ชนิดสาย, ชนิดก้าน,, |
| วัสดุเสาอากาศ | ไฟเบอร์, 304, 316 |
| การสุ่มตัวอย่างเสียงสะท้อน | 55 ครั้ง /s |
| ช่วงการวัด | 6ม. 30ม |
| ความแม่นยำในการวัด | 0.05% ~ 0.1% FS |
| แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย), 220VAC |
| สัญญาณเอาท์พุต | 4... 20mA/ฮาร์ต/RS485/Modbus... |
| อุณหภูมิกระบวนการ | -40~ +130°C, -40~ +250 °C,-40~ +500 °C |
| ความดันในกระบวนการ | -0.1~2.0MPa,-0.1~4.0MPa |
| กระบวนการเชื่อมต่อ | เกลียว ตัวยึด หน้าแปลน แคลมป์ (อุปกรณ์เสริม) |
| อินเทอร์เฟซไฟฟ้า | M20×1.5 , ½ " NPT |
| เกรดป้องกัน | IP 65, IP 67, IP 68 |
| เกรดกันระเบิด | ExdIICT6Gb |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
