รายละเอียดสินค้า:
|
| รุ่นสินค้า: | NYRD704, | ความแม่นยำในการวัด: | 0.05% ~ 0.1% F.S |
|---|---|---|---|
| แอปพลิเคชันทั่วไป: | ฝุ่น (เถ้าลอย ผงหินปูน ผงซีเมนต์ | สัญญาณเอาท์พุต: | 4... 20mA/ฮาร์ต/RS485/Modbus... |
| วัสดุเสาอากาศ: | 316 | เกรดป้องกันการระเบิด: | ExiaIICT6Ga |
| แสงสูง: | เครื่องวัดระดับเรดาร์แบบเชื่อมต่อสายโคแอกเชียล,704 เครื่องวัดระดับเรดาร์แบบคลื่นนำทาง,เครื่องส่งสัญญาณระดับเรดาร์ 6m |
||

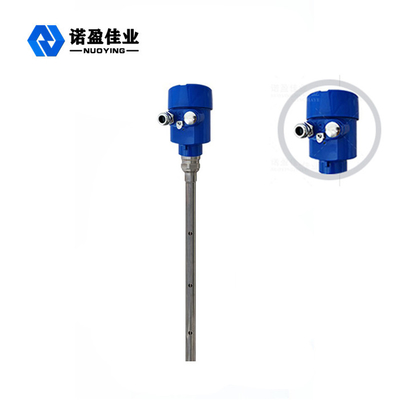

6m NYRD 704 Coaxial Connecting & Wise Guided Wave Radar Level Meter
หลักการทำงานของ 30m Coaxial Connecting & Wise NYRD 704 Guided Wave Radar Level Meter ในสถานที่ทำงาน
ชีพจร Coaxial Connecting & Wise ที่ปล่อยออกมาจากเรดาร์คลื่นนำทางจะแพร่กระจายไปตามส่วนประกอบการตรวจจับ (สายเคเบิลเหล็กหรือแท่งเหล็ก) และพบกับสื่อที่ทดสอบแล้วเนื่องจากการเปลี่ยนแปลงอย่างกะทันหันของค่าคงที่ไดอิเล็กตริก ทำให้เกิดการสะท้อนกลับ และพลังงานพัลส์ส่วนหนึ่งจะสะท้อนกลับช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่สะท้อนกลับเป็นสัดส่วนกับระยะห่างของตัวกลางที่วัดได้
ฉันnput การประมวลผล
Radartool คลื่นนำทางเป็นอุปกรณ์วัดตามหลักการเดินทางข้ามเวลาคลื่นเรดาร์วิ่งด้วยความเร็วแสง และเวลาทำงานสามารถเปลี่ยนเป็นสัญญาณระดับการเล็งโดยส่วนประกอบอิเล็กทรอนิกส์หัววัดจะปล่อยพัลส์ความถี่สูงและแพร่กระจายไปตามสายเคเบิลหรือหัววัดแบบก้าน
โอการประมวลผลเอาต์พุต
โดยการป้อนความสูงของถังเปล่า E(= ศูนย์) ความสูงของถังเต็ม F(= เต็มช่วง) และพารามิเตอร์การใช้งานบางส่วน พารามิเตอร์การใช้งานจะปรับมิเตอร์ให้เข้ากับสภาวะการวัดโดยอัตโนมัติ ซึ่งสอดคล้องกับเอาต์พุต 4-20mA

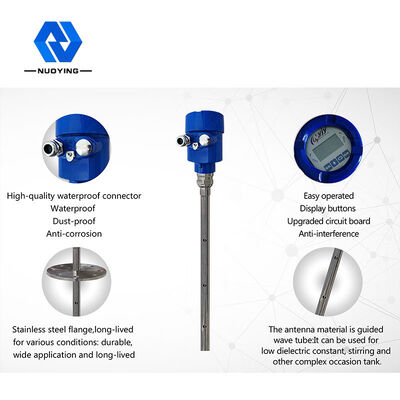

คุณสมบัติการออกแบบของ 30mป้องกันการกัดกร่อนและไฟเบอร์NYRD 701 เครื่องวัดระดับเรดาร์ด้วยคลื่นวิทยุในอุณหภูมิและความดันสูง

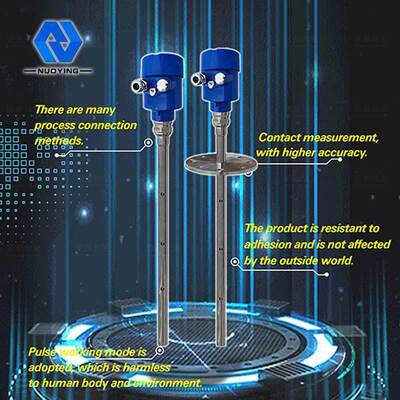

◎เครื่องวัดระดับวัตถุเรดาร์คลื่นนำทางใช้เทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผล Echo Discovery Echo ที่เป็นเอกลักษณ์ การวัดการสัมผัส ความแม่นยำในการวัดสูง การวัดที่แม่นยำยิ่งขึ้นเมื่อเร็วๆ นี้ เรดาร์คลื่นนำทางไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอก เช่น อุณหภูมิปานกลางและการยึดเกาะ
◎เครื่องวัดระดับวัตถุเรดาร์คลื่นนำวิถี 70-X ซีรีส์ ซึ่งเหมาะสำหรับสภาพการทำงานที่ซับซ้อนและการใช้งานที่หลากหลาย เนื่องจากโหมดการเชื่อมต่อระหว่างกระบวนการและประเภทโมดูลการตรวจจับเช่น: อุณหภูมิสูง ตัวกลางคงที่ไดอิเล็กตริกแรงดันสูงและต่ำ
◎โหมดการทำงานของพัลส์ ปล่อยพลังงานต่ำ สามารถติดตั้งได้ในภาชนะที่ไม่ใช่โลหะที่มีฤทธิ์กัดกร่อนที่หลากหลาย ไม่เป็นอันตรายต่อร่างกายมนุษย์และสิ่งแวดล้อม
พารามิเตอร์ทางเทคนิค 30m Contactable & ความแม่นยำสูง NYRD 701 Guided Wave Radar Level Meter ในอุณหภูมิสูง,ความดัน

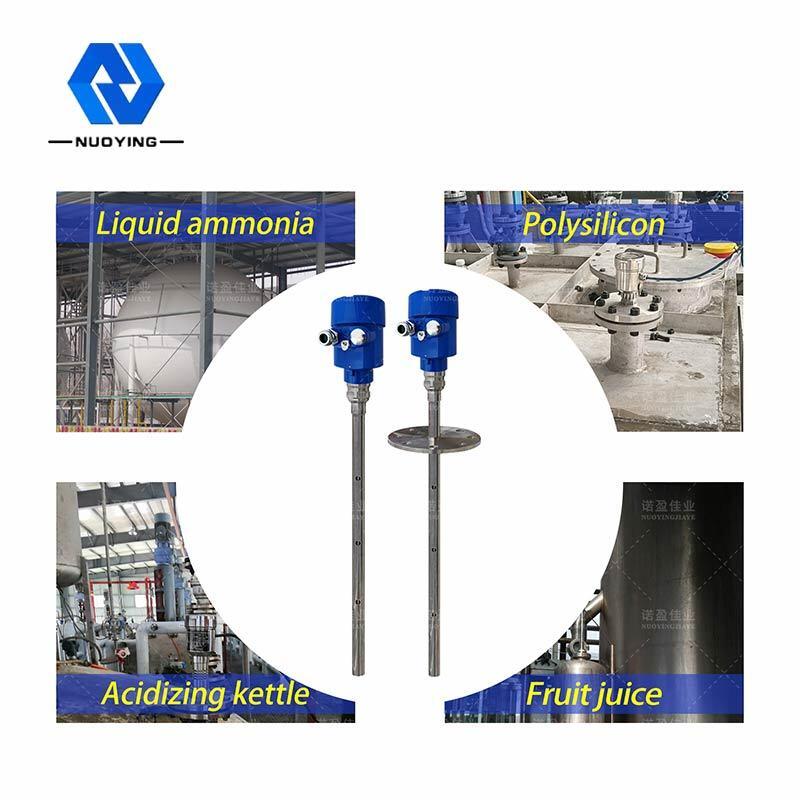

| แอปพลิเคชันทั่วไป | ของเหลว (การกัดกร่อนรุนแรง ค่าคงที่ไดอิเล็กตริกต่ำ การยึดเกาะ อุณหภูมิสูง และความดันสูง) |
| ฝุ่น (เถ้าลอย ผงหินปูน ผงซีเมนต์) | |
| ของแข็ง (อนุภาคขนาดเล็ก) | |
| รุ่นสินค้า | NYRD704, |
| รูปแบบเสาอากาศ | ชนิดสายเคเบิล ชนิดแกน |
| วัสดุเสาอากาศ | ไฟเบอร์ |
| การสุ่มตัวอย่างเสียงสะท้อน | 55 ครั้ง /s |
| ช่วงการวัด | 6m |
| ความแม่นยำในการวัด | 0.05% ~ 0.1% FS |
| แหล่งจ่ายไฟ | 24VDC |
| สัญญาณเอาท์พุต | 4... 20mA/ฮาร์ต/RS485/Modbus... |
| อุณหภูมิกระบวนการ | -40~ +500 °C |
| ความดันในกระบวนการ | -0.1~2.0MPa,-0.1~4.0MPa |
| กระบวนการเชื่อมต่อ | หน้าแปลน |
| อินเทอร์เฟซไฟฟ้า | M20×1.5 , ½ " NPT |
| เกรดป้องกัน | IP 65, IP 67 |
| เกรดกันระเบิด | ExiaIICT6Ga |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
