รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | การวัดส่วนต่อประสาน | รูปแบบเสาอากาศ: | ร็อด |
|---|---|---|---|
| รุ่นสินค้า: | NYCZ500 | วัสดุเสาอากาศ: | 304, 316 |
| ช่วงการวัด: | 0-50~5000mm | ความแม่นยำในการวัด: | ±0.5mm |
| ระดับการป้องกัน: | IP 65 (อุปกรณ์เสริม) | เกรดป้องกันการระเบิด: | ExiaIICT6Ga (ตัวเลือก) |
| แสงสูง: | เกจวัดระดับของเหลวเรดาร์,เซ็นเซอร์ระดับของเหลวเรดาร์แม่เหล็ก,เครื่องส่งสัญญาณระดับเรดาร์ IP65 |
||

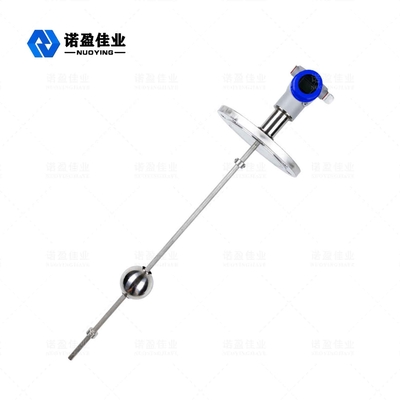

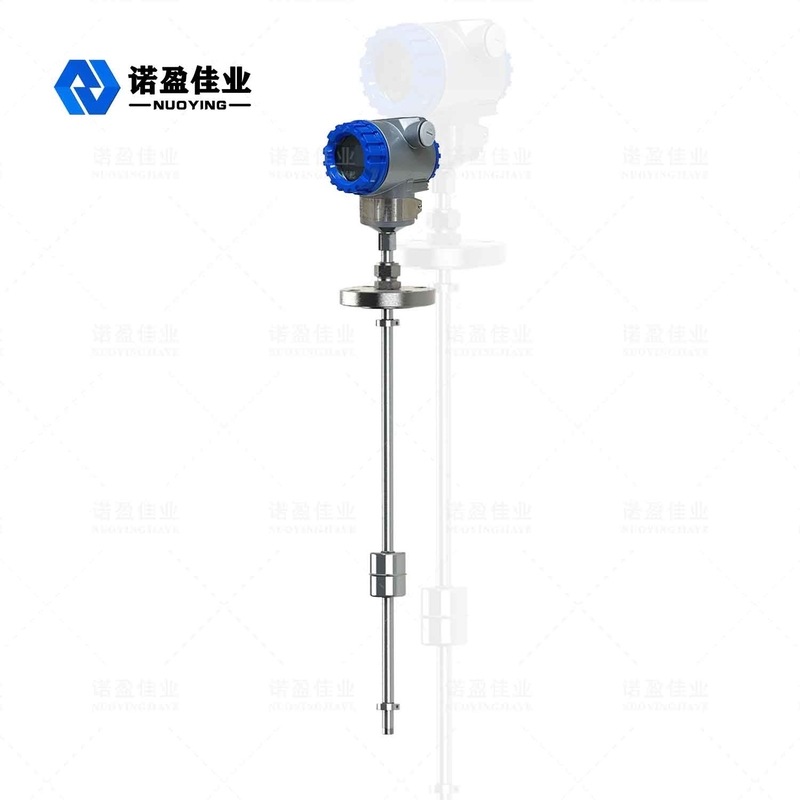

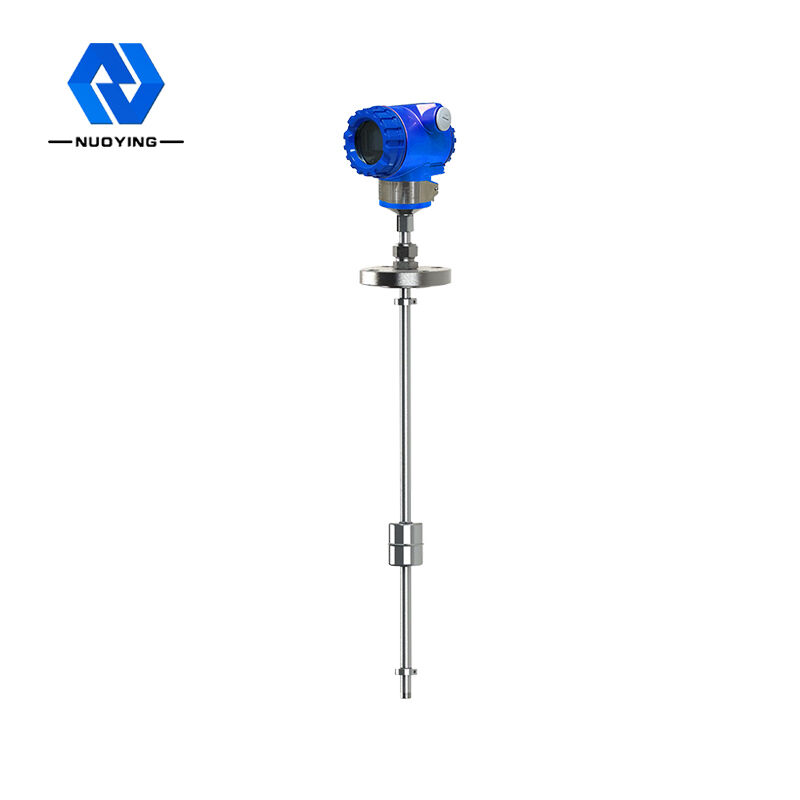

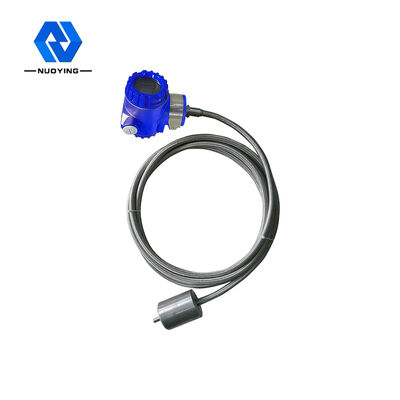

เครื่องวัดระดับของเหลว Magnetostrictive ความปลอดภัยที่ดีความแม่นยำสูง
หลักการทำงานของเครื่องวัดระดับของเหลว Magnetostrictive
เมื่อเครื่องวัดระดับของเหลวแบบแม่เหล็กทำงาน เครื่องกำเนิดพัลส์ในคลังสินค้าอิเล็กทรอนิกส์จะส่งพัลส์เริ่มต้นออกมาเมื่อชีพจรเริ่มต้นถูกส่งในสายท่อนำคลื่น สนามแม่เหล็กหมุนจะถูกสร้างขึ้นตามทิศทางของสายท่อนำคลื่นเมื่อสนามแม่เหล็กนี้ไปบรรจบกับสนามแม่เหล็กถาวรในลูกบอลที่ลอยอยู่ จะเกิดผลกระทบจากสนามแม่เหล็ก ทำให้ลวดท่อนำคลื่นบิดตัวเพื่อสร้างคลื่นเชิงกลที่มีความเร็วคงที่คลื่นกลแพร่กระจายไปในสองทิศทาง คลื่นกลที่ไปถึงปลายแท่งวัดจะถูกดูดซับโดยแดมเปอร์ และคลื่นกลที่ส่งกลับไปยังทิศทางของคลังสินค้าอิเล็กทรอนิกส์จะรับรู้โดยกลไกการรับพลังงานที่ติดตั้งในคลังสินค้าอิเล็กทรอนิกส์ และแปลงเป็นพัลส์ปัจจุบันที่สอดคล้องกัน กลไกการรับพลังงาน หลังจากคำนวณความแตกต่างของเวลาระหว่างพัลส์ทั้งสองแล้ว ความสูงของระดับของเหลวที่วัดได้สามารถวัดได้อย่างแม่นยำ
พารามิเตอร์ทางเทคนิคของเครื่องวัดระดับของเหลว Magnetostrictive
| แหล่งจ่ายไฟ | 24VDC (อุปกรณ์เสริม) |
| สัญญาณเอาท์พุต | HART(ไม่จำเป็น) |
| ปัจจุบันทำงาน | 4... 20mA |
| ลักษณะการบรรทุก | เมื่อกระแสไฟขาออก ความต้านทานโหลดสูงสุดคือ 600Ω;เอาท์พุทแรงดันไฟฟ้าความต้านทานโหลดสูงสุดของ2mA |
| อุณหภูมิกระบวนการ | -40~+200°C |
| เวลาตอบสนอง | 0.2~5ms |
| แรงดันในกระบวนการ | -0.1~10.0MPa |
| กระบวนการเชื่อมต่อ | หน้าแปลน (ไม่จำเป็น) |
| ปณิธาน | ±1mm |
| ระดับการป้องกัน | IP 67 (อุปกรณ์เสริม) |
| เกรดกันระเบิด | ExiaIICT6Ga (ดูใบรับรอง) |
