รายละเอียดสินค้า:
|
ช่วงการวัด: | 0~20m(รวม),0~40m(แยก) | ความดันในกระบวนการ: | -0.1~0.1MPa (ความกดอากาศ) |
---|---|---|---|
กระบวนการเชื่อมต่อ: | หน้าแปลน (ไม่จำเป็น) | สัญญาณเอาท์พุต: | 4...20mA |
โหมดการแสดงผล: | ระดับของเหลว、 ระยะทาง (ความสูงของอากาศ) | ตั้งค่าเอาต์พุต: | การตั้งค่าขีดจำกัดบนและการตั้งค่าขีดจำกัดล่าง |
ระดับการป้องกัน: | IP65、IP67、IP68(เลือกได้) | เกรดป้องกันการระเบิด: | Exia II CT6 Ga,Exd II CT6 Gb (ดูรายละเอียดใบรับรอง) |
แสงสูง: | เกจวัดระดับอัลตราโซนิกแบบแปลน,เกจวัดระดับอัลตราโซนิก 0.1MPa,เซนเซอร์ระดับน้ำอัลตราโซนิก 40 เมตร |

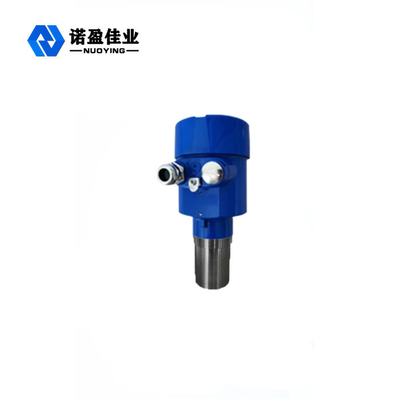

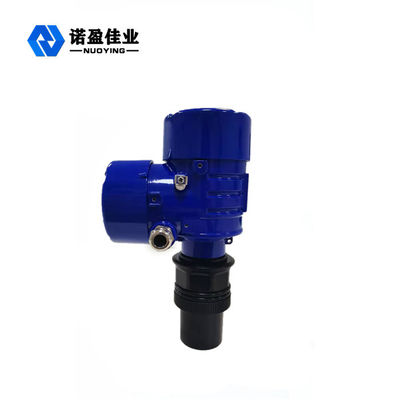

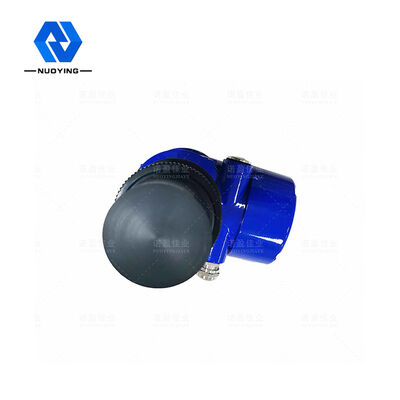

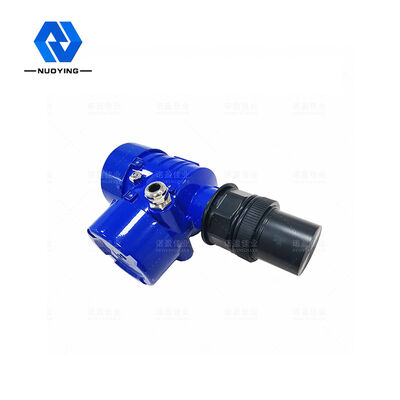

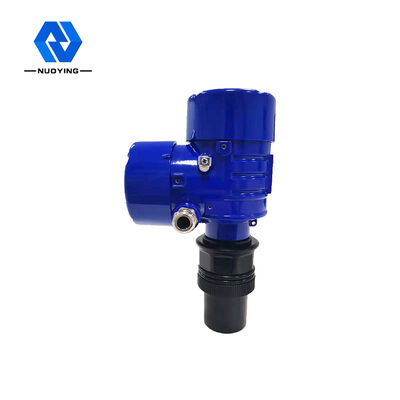

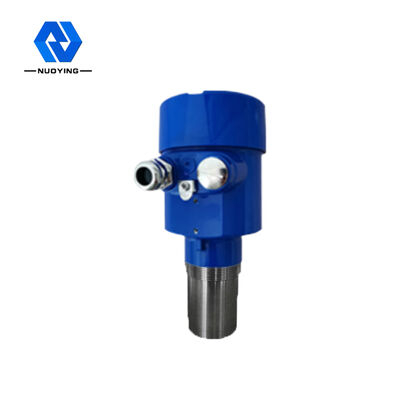

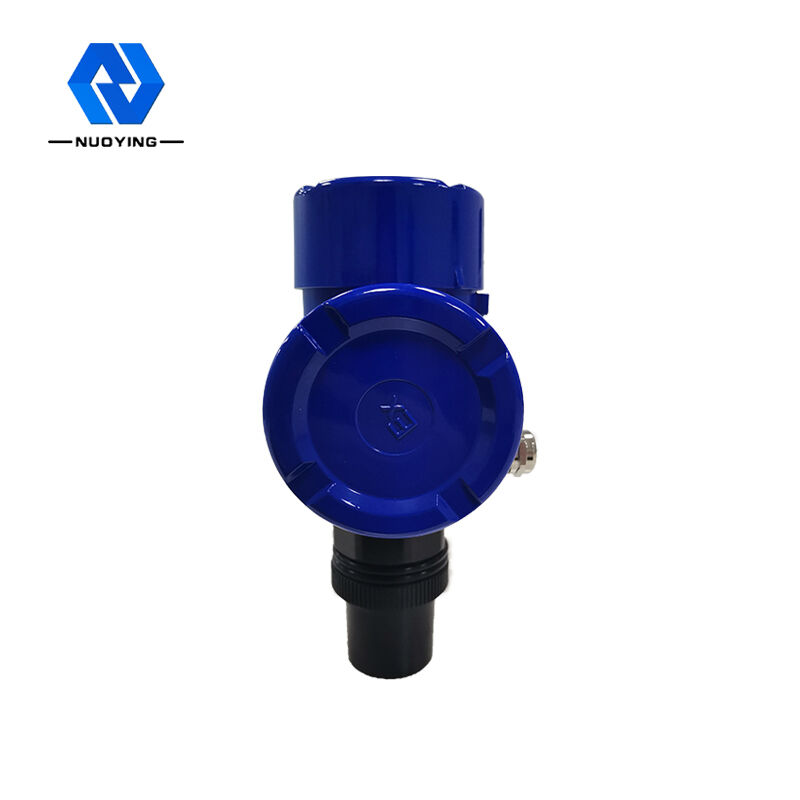

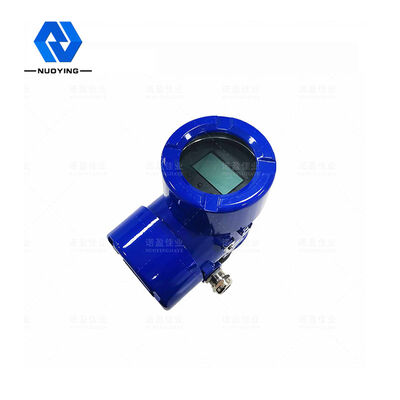

เกจวัดระดับอัลตราโซนิกประสิทธิภาพดีเยี่ยมความไวสูง
หลักการทำงานของเครื่องวัดระดับอัลตราโซนิก
เครื่องวัดระดับของเหลวอัลตราโซนิกสองสาย Nycsul เป็นเครื่องมือวัดระดับของเหลวแบบไม่สัมผัสอัจฉริยะ เครื่องวัดระดับอัลตราโซนิกสามารถติดตั้งที่ด้านบนของภาชนะโพรบเพื่อเปิดตัววัตถุพัลส์อัลตราโซนิกจำนวนหนึ่งเพื่อทำการทดสอบภายใต้การควบคุมของหน่วยอิเล็กทรอนิกส์ คลื่นเสียงเป็นการสะท้อนผิวกาย ส่วนหนึ่งของเสียงสะท้อนที่โพรบได้รับเป็นสัญญาณไฟฟ้า ตามความแตกต่างของเวลาอัลตราโซนิกจากการปล่อยสู่การรับและรู้จักกำหนดระดับของเสียง สัญญาณไมโครเวฟถูกประมวลผล โดยอุปกรณ์อิเล็กทรอนิกส์และสุดท้ายแปลงเป็นสัญญาณไฟฟ้าที่เกี่ยวข้องกับระดับวัตถุ
คุณสมบัติการออกแบบของเครื่องวัดระดับอัลตราโซนิก
◎ ใช้หัววัดมุมขนาดเล็กสำหรับคลื่นอัลตราโซนิกที่มีกำลังส่งขนาดใหญ่และมีความไวสูง
◎ การตั้งค่าขีดจำกัดบนและล่างและการตั้งค่าการเตือน ณ จุดใดก็ได้ สามารถใช้สำหรับการวัดของเหลวอย่างต่อเนื่องและการควบคุมระดับของเหลว
◎การออกแบบที่เหมาะสม, ประสิทธิภาพที่ยอดเยี่ยม, โครงสร้างที่เรียบง่าย, การติดตั้งที่สะดวก, ฯลฯ
พารามิเตอร์ทางเทคนิคของเครื่องวัดระดับอัลตราโซนิก
ตู่แอปพลิเคชัน ypical | ของเหลว (ไม่กวน โฟม ระเหย ฯลฯ) |
รุ่นสินค้า | NYCSUL-502 |
ประเภทโพรบ |
บูรณาการแบ่ง |
วัสดุเสาอากาศ | PP, PVC, 304 |
ช่วงการวัด | 0 ~ 20M (รวม), 0 ~ 40m (แยกกัน), |
ความแม่นยำในการวัด | <0.25% (พิสัย < 20 ม.), <0.5% (พิสัย > 20 ม.) |
อุณหภูมิกระบวนการ | 3M, 20M |
ความแม่นยำในการวัด | 0.05% ~ 0.1% F. S |
อุณหภูมิกระบวนการ | -20~ +70C |
ความดันในกระบวนการ | -0.1 ~ 0.1 MPa, (ความกดอากาศ) |
อินเทอร์เฟซไฟฟ้า | M20×1.5,½"NPT |
ระดับการป้องกัน | IP65, IP67, IP68 (อุปกรณ์เสริม) |
กระบวนการเชื่อมต่อ | หน้าแปลน |
โหมดการแสดงผล | ระดับของเหลว ระยะทาง (ความสูงของอากาศ ) |
ตั้งค่าเอาต์พุต | การตั้งค่าขีดจำกัดบน การตั้งค่าขีดจำกัดล่าง |
สัญญาณเอาท์พุต | 4... 20mA/ HART/ RS485/Modbus... |
เกรดป้องกัน | IP65, IP67, IP68 (อุปกรณ์เสริม) |
เกรดกันระเบิด | Exia II CT6 Ga, Exd II CT6 Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
