รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | การวัดระดับของเหลวและส่วนต่อประสาน | รุ่นสินค้า: | NYCZ500 |
---|---|---|---|

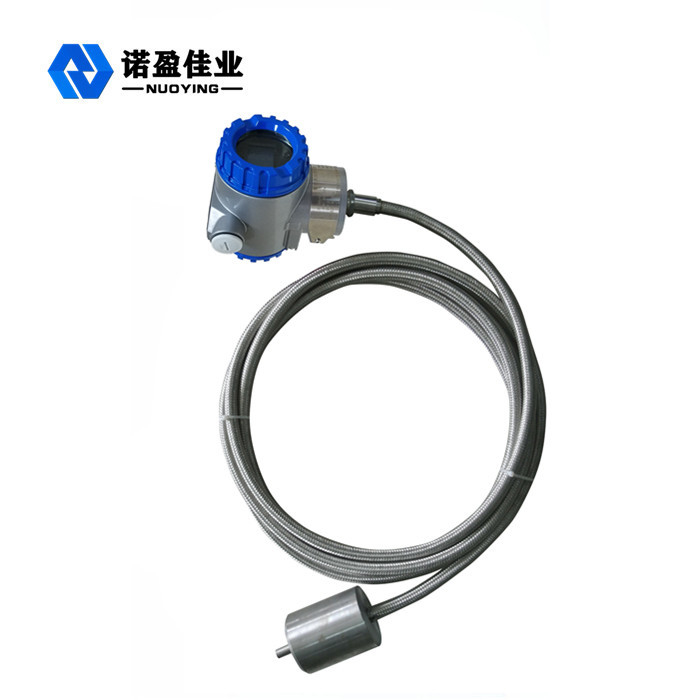

แบบฟอร์มเสาอากาศประเภท: | สายเคเบิล、ร็อด | วัสดุรูปแบบเสาอากาศ: | 304、316 |
ความแม่นยำในการวัด: | ±0.5mm | ความดันในกระบวนการ: | -0.1 ~10 MPa |
กระบวนการเชื่อมต่อ: | หน้าแปลน (ไม่จำเป็น)) | เกรดป้องกันการระเบิด: | Exia II CT6Ga, Exd II CT6Gb (ดูรายละเอียดใบรับรอง) |

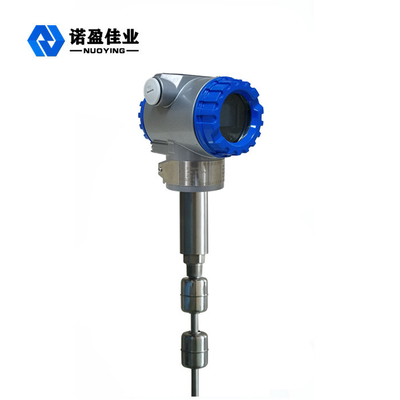

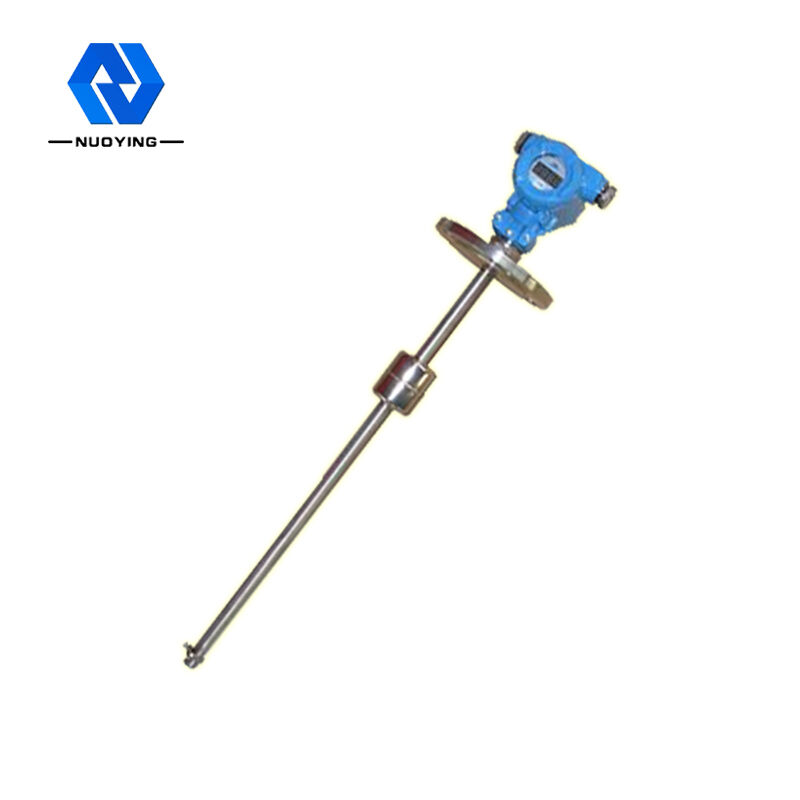

แสงสูง: | เครื่องวัดระดับ Magnetostrictive แบบแปลน,เครื่องวัดระดับของเหลว Magnetostrictive แบบแท่ง,เครื่องวัดระดับของเหลวแม่เหล็ก 0.5 มม. |
เครื่องวัดระดับของเหลว Magnetostrictive ความแม่นยำสูงติดตั้งง่าย
หลักการทำงานของเครื่องวัดระดับของเหลวแม่เหล็ก
เมื่อเครื่องวัดระดับของเหลวแบบแม่เหล็กทำงาน เครื่องกำเนิดพัลส์ในห้องอิเล็กทรอนิกส์จะส่งพัลส์เริ่มต้นออกมาเมื่อพัลส์เริ่มต้นถูกส่งในสายท่อนำคลื่น สนามแม่เหล็กที่หมุนจะเคลื่อนที่ไปข้างหน้าตามทิศทางของสายท่อนำคลื่นจะถูกสร้างขึ้นเมื่อสนามแม่เหล็กมาบรรจบกับสนามแม่เหล็กถาวรในลูกบอลลอย จะเกิดเอฟเฟกต์แม่เหล็กขึ้น ทำให้ลวดท่อนำคลื่นบิดตัวเพื่อสร้างคลื่นกลที่มีความเร็วคงที่คลื่นกลนี้แพร่กระจายในสองทิศทางคลื่นกลที่ไปถึงปลายแท่งวัดจะถูกดูดซับโดยแดมเปอร์คลื่นกลที่ส่งกลับไปยังทิศทางของถังอิเล็กทรอนิกส์จะรับรู้โดยกลไกการรับพลังงานที่ติดตั้งในถังอิเล็กทรอนิกส์และแปลงเป็นพัลส์กระแสที่สอดคล้องกันกลไกการรับพลังงานจะคำนวณความแตกต่างของเวลาระหว่างพัลส์ทั้งสองเพื่อวัดความสูงของระดับของเหลวที่วัดได้อย่างแม่นยำ
คุณสมบัติการออกแบบของเครื่องวัดระดับของเหลว Magnetostrictive
◎ใช้งานได้กว้างขึ้น ด้วยโพรบหลายแบบ รูปแบบการเชื่อมต่อกระบวนการที่หลากหลาย วัสดุการผลิตที่หลากหลาย และการออกแบบที่ปรับแต่งได้
◎ความน่าเชื่อถือสูง: เนื่องจากเกจวัดระดับของเหลวแบบแม่เหล็กใช้หลักการท่อนำคลื่น จึงไม่มีชิ้นส่วนที่เคลื่อนที่ได้ทางกล ดังนั้นจึงไม่มีแรงเสียดทานและการสึกหรอตัวแปลงทั้งหมดอยู่ในท่อสแตนเลสซึ่งไม่สัมผัสกับสื่อในการวัดเซ็นเซอร์ทำงานได้อย่างน่าเชื่อถือและมีอายุการใช้งานยาวนาน
◎ความแม่นยำสูง: เนื่องจากเครื่องวัดระดับของเหลวแบบแม่เหล็กทำงานร่วมกับชีพจรของท่อนำคลื่น การกระจัดที่วัดได้จะถูกกำหนดโดยการวัดเวลาของพัลส์เริ่มต้นและชีพจรสิ้นสุด ดังนั้นความแม่นยำในการวัดจึงสูงและความละเอียดดีกว่า 0.01% FS ซึ่งก็คือ ยากที่จะบรรลุด้วยเซ็นเซอร์อื่น ๆ
◎ความปลอดภัยสูง: เครื่องวัดระดับของเหลวแบบแม่เหล็กมีประสิทธิภาพในการป้องกันการระเบิดสูง ความปลอดภัยที่แท้จริงและป้องกันการระเบิด ใช้งานได้อย่างปลอดภัย และเหมาะอย่างยิ่งสำหรับการวัดวัตถุดิบเคมีและของเหลวไวไฟไม่จำเป็นต้องเปิดฝาครอบถังระหว่างการวัดเพื่อหลีกเลี่ยงความไม่มั่นคงของการวัดด้วยตนเอง
◎เครื่องวัดระดับของเหลวแบบแม่เหล็กติดตั้งง่ายและบำรุงรักษาง่าย: โดยทั่วไปแล้วเครื่องวัดระดับของเหลวแบบแม่เหล็กจะติดตั้งผ่านทางปากท่อที่มีอยู่ที่ด้านบนของถัง เหมาะอย่างยิ่งสำหรับการติดตั้งถังเก็บใต้ดินและถังเก็บที่เปิดใช้งานแล้ว และการทำงานปกติจะไม่ได้รับผลกระทบระหว่างขั้นตอนการติดตั้ง
พารามิเตอร์ทางเทคนิคของเครื่องวัดระดับของเหลว Magnetostrictive
แอปพลิเคชันทั่วไป | ของเหลว, การวัดส่วนต่อประสาน |
รุ่นสินค้า |
NYCZ500 |
แบบฟอร์มเสาอากาศ |
สายเคเบิลชนิดขั้ว |
วัสดุเสาอากาศ |
304,316 |
ช่วงการวัด | 0-50 ม. ~ 5000 มม. (สายเคเบิล: 25 ม.) |
ความแม่นยำในการวัด | ±0.5mm |
พาวเวอร์ซัพพลาย | 24VDC (สองสายสี่สาย), 220VAC |
สัญญาณออก |
4...20mA/ฮาร์ต/RS485/Modbus... |
ปัจจุบันทำงาน |
4…20mA |
ลักษณะการบรรทุก | เมื่อกระแสไฟออก ความต้านทานโหลดสูงสุดคือ 600Ω;เมื่อแรงดันเอาต์พุต ความต้านทานโหลดสูงสุดคือ 2mA |
อุณหภูมิกระบวนการ | -40~+200℃ |
เวลาตอบสนอง | 0.2~5ms |
ความดันในกระบวนการ | -0.1~10.0MPa |
กระบวนการเชื่อมต่อ | เกลียวสกรู, วงเล็บ, หน้าแปลน(เลือกได้) |
อัตราส่วนความละเอียด | ±1mm |
ระดับการป้องกัน | IP65,IP67,IP68(เลือกได้) |
เกรดกันระเบิด | Exia II CT6 Ga,Exd II CT6 Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
