รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | ความแม่นยำสูง สุขอนามัยสูง | รายการเลขที่: | NYRD900-1 |
---|---|---|---|
ความถี่: | 76GHz~81GHz | แนว: | 0.08~150ม |
เอาต์พุตสัญญาณ: | 4-20mA/ฮาร์ต/RS485/Modbus... | อุณหภูมิของกระบวนการ: | -40~130℃, -40~260℃(≥260℃ปรับแต่งได้) |
ความดันของกระบวนการ: | -0.1~2.0Mpa | เกรดการป้องกัน: | IP65、IP67、IP68 (ไม่จำเป็น) |
แสงสูง: | เครื่องวัดระดับเรดาร์อุณหภูมิสูง 80G,เครื่องส่งสัญญาณระดับเรดาร์ด้วยไอน้ำแก๊ส,เครื่องวัดระดับเรดาร์ 81GHz |

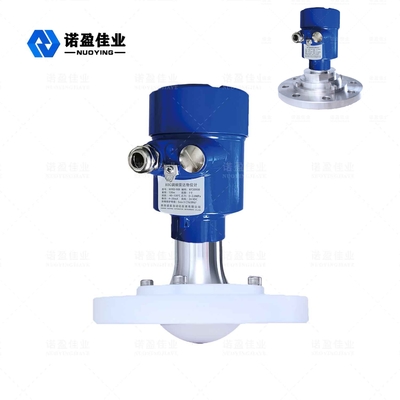

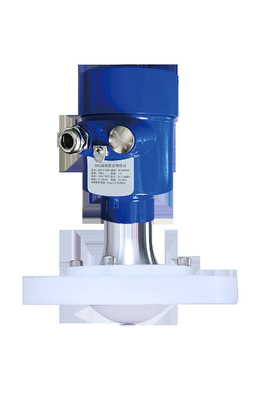

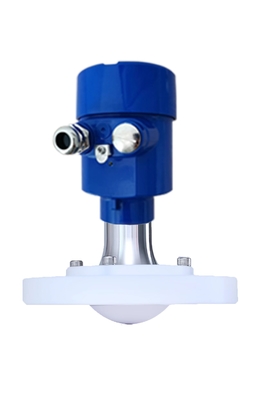

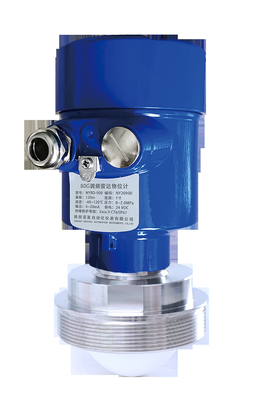

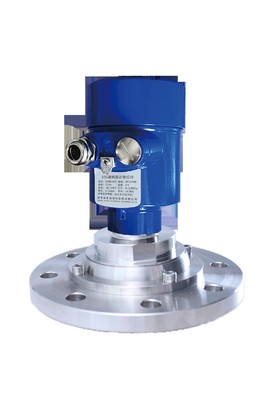

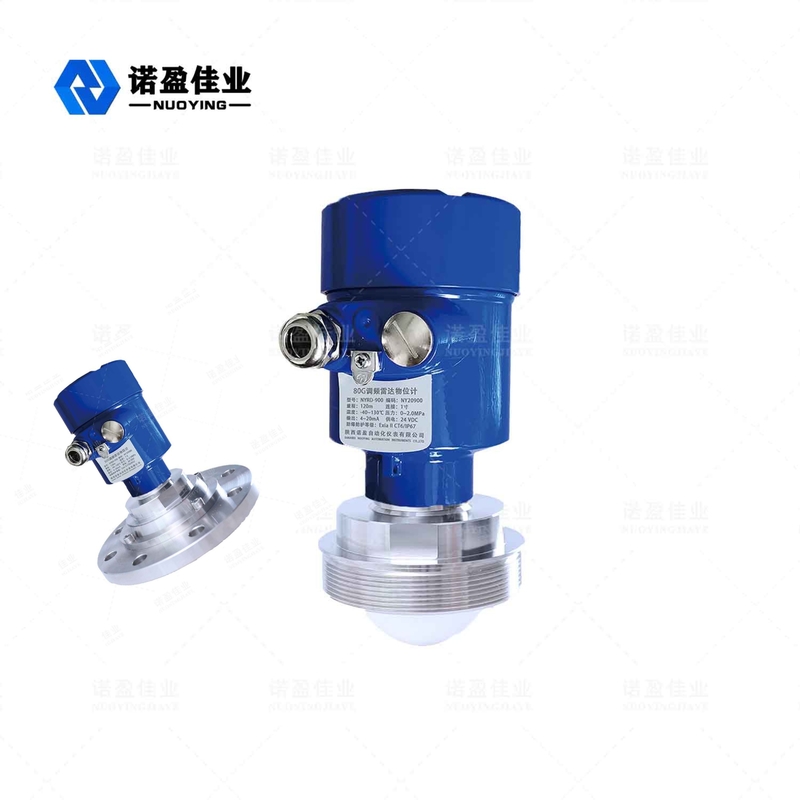

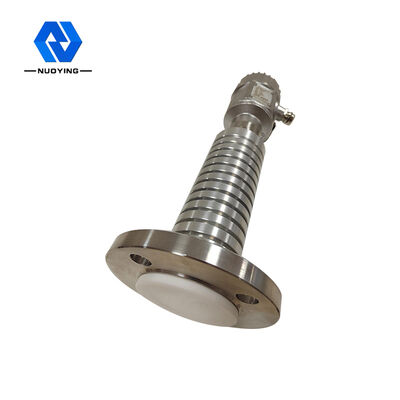

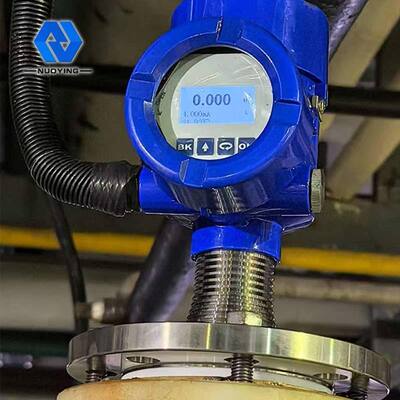

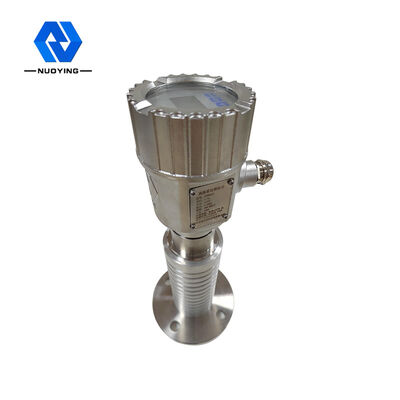

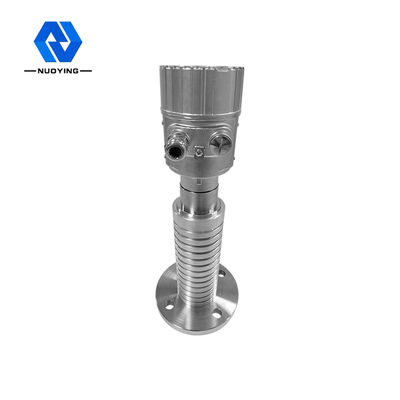

การวัดก๊าซไอน้ำอุณหภูมิสูง 80G เครื่องวัดระดับเรดาร์ 76GHz~81GHz 0.08~150m
หลักการทำงาน
ผลิตภัณฑ์เรดาร์คลื่น FM NYRD900 FMCW < เรียกอีกอย่างว่าเรดาร์คลื่นมิลลิเมตร) อันเป็นผลมาจากการใช้งานที่สูงกว่าคลื่นความถี่มิลลิเมตรแถบความถี่เรดาร์ Ku แบนด์ การตรวจจับเป้าหมายระยะไกล สภาพแวดล้อมฝุ่นควันที่รุนแรง การถ่ายภาพระยะไกล การเคารพเช่นหลาย - การถ่ายภาพสเปกตรัมมีแอปพลิเคชันที่สำคัญ และสามารถตรวจจับเป้าหมายขนาดเล็กได้มากกว่าเรดาร์ไมโครเวฟ และบรรลุตำแหน่งที่แม่นยำยิ่งขึ้น มีความละเอียดสูงกว่าและความปลอดภัยที่แข็งแกร่งกว่า
คุณสมบัติการออกแบบ
* ช่วงกว้าง พื้นที่ตาบอดขนาดเล็กระยะสูงสุดสามารถเข้าถึง 120m และพื้นที่พูดได้ถึง 8 ซม.
* มุมลำแสงเล็ก ขนาดเสาอากาศเล็ก ติดตั้งง่ายขนาดของหัวฉีดและการรบกวนของสิ่งกีดขวางได้รับผลกระทบเล็กน้อย
* ความยาวคลื่นสั้นกว่าและการสะท้อนบนพื้นผิวของตัวเครื่องดีกว่า ดังนั้นจึงไม่จำเป็นต้องใช้หน้าแปลนสากลในการเล็งเป็นพิเศษ
* รองรับการดีบักจากระยะไกลและการอัปเกรดจากระยะไกล อำนวยความสะดวกในการบำรุงรักษานอกสถานที่
* ในฐานะที่เป็นเรดาร์ย่านความถี่ 80GHz ที่ใช้ในด้านการวัดทางอุตสาหกรรม ความแม่นยำสูง การวัดระดับแบบไม่สัมผัสและระดับของเหลว ร่วมกับเรดาร์คลื่นไมโครเวฟทั่วไปอื่นๆ ข้อดีที่ไม่มีใครเทียบได้ของเรดาร์คลื่นนำทาง ลำแสงแคบมากและความสามารถในการทะลุทะลวง สามารถปรับให้เข้ากับ สภาพการทำงานที่ซับซ้อนเป็นพิเศษ โดยไม่ทำให้ประสิทธิภาพการวัดลดลง
พารามิเตอร์ทางเทคนิค
แอปพลิเคชัน | มุมการปล่อยคลื่นแม่เหล็กไฟฟ้าน้อยกว่า 3° เหมาะสำหรับพื้นที่แคบหรือการวัดท่อนำคลื่น |
เหมาะสำหรับพื้นที่จัดเก็บขนาดใหญ่ (150 ม.) และถังเก็บทรงกระบอกขนาดเล็ก “พื้นที่ตาบอดขนาดเล็ก” | |
ความแม่นยำสูง ระดับสุขอนามัยสูง และสถานที่วัดอื่น ๆ | |
เงื่อนไขของกระบวนการมีความซับซ้อน (การกวน, แท่งทำความร้อน, บันได, หลังคาลอย, ฝุ่นแรง, ไอน้ำแรง ฯลฯ) | |
หมายเลขรายการ | 900 ริงกิต |
ความถี่ในการส่ง | 76GHz~81GHz,ความถี่การสแกน FM กว้าง 5GHz |
แบบฟอร์มเสาอากาศ | เสาอากาศเลนส์, เสาอากาศเลนส์ป้องกันการกัดกร่อน |
วัสดุเสาอากาศ | ไฟเบอร์,304+ไฟเบอร์ |
ช่วงการวัด | 0.08~150ม |
ความแม่นยำในการวัด | 0.05%~0.1%FS |
แหล่งจ่ายไฟ | 24VDC,220VAC |
เอาต์พุตสัญญาณ | 4-20mA/ฮาร์ต/RS485/Modbus... |
อุณหภูมิของกระบวนการ | -40~130℃,-40~260℃(≥260℃ปรับแต่งได้) |
ความดันของกระบวนการ | -0.1~2.0Mpa |
การเชื่อมต่อกระบวนการ | เกลียว, ตัวยึด, หน้าแปลน, ที่หนีบสุขภัณฑ์ (ไม่จำเป็น) |
เกรดการป้องกัน | IP65, IP67, IP68 (อุปกรณ์เสริม) |
เกรดป้องกันการระเบิด | ExiaIICT6 Ga,ExdIICT6 Gb(ตามที่แสดงในใบรับรอง) |
