รายละเอียดสินค้า:
|
แอปพลิเคชั่น: | ของเหลว การวัดส่วนต่อประสาน | รุ่นสินค้า: | NYCZ500 |
---|---|---|---|
รูปแบบเสาอากาศ: | แบบสาย แบบก้าน | วัสดุเสาอากาศ: | 304, 316 |
ช่วงการวัด: | 0-50 ~ 5000 มม. (ชนิดสายเคเบิล :25 เมตร) | ความแม่นยำในการวัด: | ±0.5mm |
สัญญาณเอาท์พุต: | 4... 20mA/ฮาร์ต/RS485/Modbus... | ||
แสงสูง: | 20mA วัสดุเคมีเครื่องวัดระดับ Magnetostrictive,เครื่องวัดระดับแม่เหล็ก 5000 มม.,เครื่องวัดระดับของเหลว Magnetostrictive ของสาย |

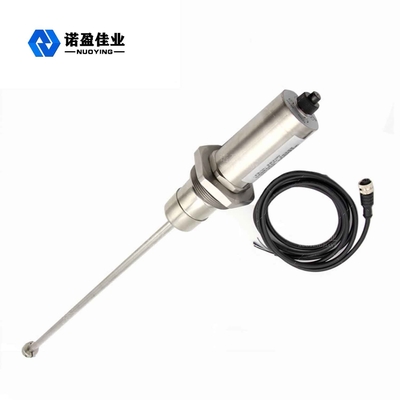

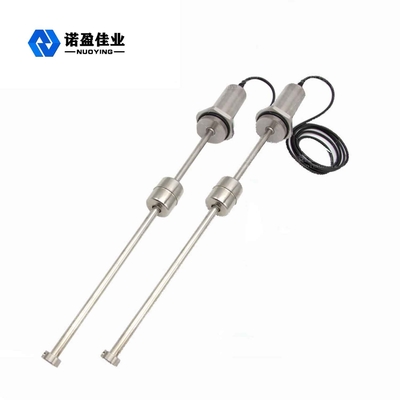

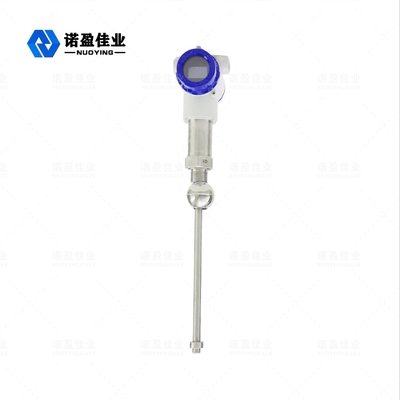

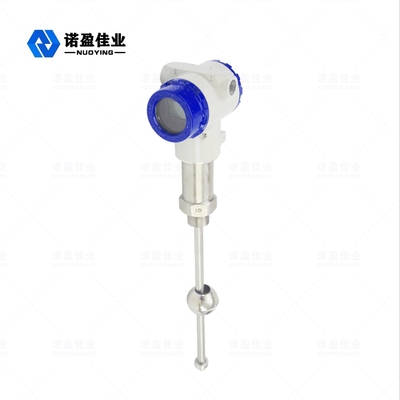

ความปลอดภัยสำหรับวัสดุเคมี ความแม่นยำของมาตรวัดระดับของเหลวแม่เหล็ก ±0.5mm
หลักการทำงาน

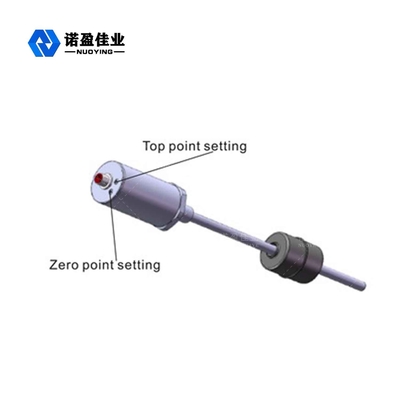

หลักการทำงานของเกจวัดระดับแม่เหล็กจะแสดงในรูปผลิตภัณฑ์ส่วนใหญ่ประกอบด้วยแท่งวัด คลังสินค้าอิเล็กทรอนิกส์ และชุดลูกลอยแบบไม่สัมผัสบนแท่งวัด แท่งมีการติดตั้งลวดแม่เหล็ก (ลวดนำคลื่น)แกนทำจากท่อสแตนเลสแบบไม่มีแม่เหล็ก ซึ่งปกป้องลวดนำคลื่นได้เป็นอย่างดี
เมื่อเกจวัดระดับสนามแม่เหล็กทำงาน เครื่องกำเนิดพัลส์ในห้องอิเล็กทรอนิกส์จะส่งพัลส์เริ่มต้นออกไป ซึ่งจะถูกส่งผ่านในลวดนำคลื่น เมื่อสนามแม่เหล็กนี้มาบรรจบกับสนามแม่เหล็กถาวรในลูกบอลที่ลอยอยู่ เอฟเฟกต์สนามแม่เหล็กจะถูกสร้างขึ้น ซึ่ง ทำให้ลวดนำคลื่นบิดและสร้างคลื่นกลความเร็วคงที่ส่งคลื่นกลในทั้งสองทิศทาง มาถึงปลายของแท่งคลื่นกลถูกดูดซับ โดยแดมเปอร์ กลับไปที่ทิศทางของคลังอิเล็กทรอนิกส์คลื่นกลถูกติดตั้งในคลังอิเล็กทรอนิกส์สามารถรับสถาบันที่รับรู้ แปลเป็นพัลส์ปัจจุบันที่สอดคล้องกัน สามารถรับสถาบันเพื่อคำนวณความแตกต่างของเวลาระหว่างสองพัลส์ วัดความสูงของระดับของเหลวสามารถวัดได้อย่างแม่นยำ
คุณสมบัติการออกแบบ
* การบังคับใช้ที่กว้างขึ้นมีรูปแบบโพรบที่หลากหลายรูปแบบการเชื่อมต่อกระบวนการที่หลากหลายวัสดุการผลิตที่หลากหลายสามารถออกแบบเองได้
* ความน่าเชื่อถือสูง: เนื่องจากเกจวัดระดับแมกนีโตสทริคทีฟใช้หลักการท่อนำคลื่น จึงไม่มีชิ้นส่วนที่เคลื่อนไหวทางกล ดังนั้นจึงไม่มีแรงเสียดทานและไม่มีการสึกหรอคอนเวอร์เตอร์ทั้งหมดอยู่ในท่อสแตนเลส และสื่อในการวัดไม่ได้สัมผัสกัน เซ็นเซอร์ทำงานได้อย่างน่าเชื่อถือและมีอายุการใช้งานยาวนาน
* ความแม่นยำสูง: เนื่องจากเกจวัดระดับสนามแม่เหล็กทำงานร่วมกับพัลส์ท่อนำคลื่น การเคลื่อนที่ที่วัดได้ถูกกำหนดโดยการวัดเวลาของพัลส์เริ่มต้นและพัลส์สิ้นสุด ดังนั้นความแม่นยำในการวัดจึงสูง ความละเอียดดีกว่า 0.01% FS ซึ่งยากต่อการวัด บรรลุด้วยเซ็นเซอร์อื่น ๆ
* ความปลอดภัยที่ดี: มาตรวัดระดับแม่เหล็กมีประสิทธิภาพในการป้องกันการระเบิดสูง ปลอดภัยจากการระเบิด ใช้งานได้อย่างปลอดภัย เหมาะอย่างยิ่งสำหรับการวัดวัตถุดิบเคมีและของเหลวไวไฟไม่จำเป็นต้องเปิดฝาถังระหว่างการวัดเพื่อหลีกเลี่ยงความไม่มั่นคงของการวัดด้วยตนเอง
* เครื่องวัดระดับของเหลวแบบแม่เหล็กนั้นง่ายต่อการติดตั้งและบำรุงรักษา: โดยทั่วไปแล้วเครื่องวัดระดับของเหลวแบบแม่เหล็กจะติดตั้งผ่านพอร์ตท่อที่มีอยู่ของถัง โดยเฉพาะอย่างยิ่งเหมาะสำหรับการติดตั้งถังเก็บใต้ดินและถังเก็บในการดำเนินงาน และไม่ส่งผลกระทบต่อ การผลิตตามปกติในกระบวนการติดตั้ง
พารามิเตอร์ทางเทคนิค
การใช้งานทั่วไป | ของเหลว การวัดส่วนต่อประสาน |
รุ่นสินค้า | NYCZ500 |
รูปแบบเสาอากาศ | แบบสาย แบบก้าน |
วัสดุเสาอากาศ | 304, 316 |
ช่วงการวัด | 0-50 ~ 5000 มม. (ชนิดสายเคเบิล :25 เมตร) |
ความแม่นยำในการวัด | ±0.5mm |
แหล่งจ่ายไฟ | 24 VDC (สองสายสี่สาย), 220 VAC |
สัญญาณเอาท์พุต | 4... 20mA/ฮาร์ต/RS485/Modbus... |
ปัจจุบันทำงาน | 4.. 20mA |
โหลดลักษณะ | เอาท์พุทปัจจุบันความต้านทานโหลดสูงสุด 6009;ที่เอาต์พุตแรงดันไฟฟ้า ความต้านทานโหลดสูงสุดคือ 2mA |
อุณหภูมิกระบวนการ | -40~ +200℃ |
เวลาตอบสนอง | 0.2~5ms |
แรงดันในกระบวนการ | -0.1 ถึง 10.0MPa |
กระบวนการเชื่อมต่อ | เกลียว, วงเล็บ, หน้าแปลน (อุปกรณ์เสริม) |
เกรดป้องกัน | IP65, IP67, IP68 (อุปกรณ์เสริม) |
เกรดกันระเบิด | ExiaⅡCT6 Ga,ExdⅡCT6Gb(ดูรายละเอียดใบรับรอง) |
*หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของคุณได้!
สำหรับรายละเอียดสินค้าเพิ่มเติม โปรดติดต่อฉัน!ขอบคุณค่ะ~
