รายละเอียดสินค้า:
|
แอปพลิเคชัน: | ของเหลว ฝุ่น ของแข็ง | หมายเลขสินค้า: | NYRD808 |
---|---|---|---|
รูปแบบเสาอากาศ: | แบบแท่ง แบบหยดน้ำ | วัสดุเสาอากาศ: | ไฟเบอร์、304、316 |
ช่วงการวัด: | 35ม. 40ม. 80ม | ความแม่นยำในการวัด: | 0.05%~0.1%FS |
แสงสูง: | เครื่องวัดระดับเรดาร์ 70 ม.,เครื่องส่งสัญญาณระดับเรดาร์พาวเวอร์ซัพพลาย 24V,เครื่องส่งสัญญาณระดับเรดาร์ชนิดหน้าแปลนแข็ง |

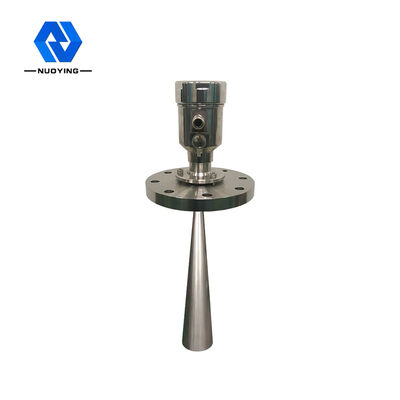

เซ็นเซอร์ระดับซีเมนต์เรดาร์ ถังเมล็ดข้าว เครื่องวัดระดับเรดาร์ ฮาร์ทเรดาร์ระดับเครื่องส่ง
คำอธิบาย
เครื่องวัดระดับเรดาร์ชุดนี้ใช้เซ็นเซอร์เรดาร์ความถี่สูง 26G ช่วงการวัดสูงสุดสามารถเข้าถึงได้ถึง 70 เมตรเสาอากาศได้รับการปรับให้เหมาะสมในการประมวลผลเพิ่มเติม
ไมโครโปรเซสเซอร์ที่รวดเร็วใหม่มีความเร็วและประสิทธิภาพที่สูงขึ้น การวิเคราะห์สัญญาณสามารถทำได้ เครื่องมือวัดสามารถใช้สำหรับเครื่องปฏิกรณ์ ไซโลที่เป็นของแข็ง และสภาพแวดล้อมการวัดที่ซับซ้อนมาก
ข้อมูลจำเพาะ
เครื่องวัดระดับเรดาร์ช่วง 70 เมตรใช้เซ็นเซอร์เรดาร์ความถี่สูง 26G | |
แอปพลิเคชัน | วัสดุแข็ง ฝุ่นแรง |
ช่วงการวัด | 70 เมตร |
กระบวนการเชื่อมต่อ | หน้าแปลนสากล |
อุณหภูมิปานกลาง | -40℃ ~ +250℃ |
แรงดันในกระบวนการ | -0.1 ~ 0.1 Mpa |
ความแม่นยำ | ± 15mm |
เกรดป้องกัน | IP67 |
ช่วงความถี่ | 26GHz |
สัญญาณเอาท์พุต | 4~20mA/ฮาร์ต (สองสาย/สี่) RS485/Modbus |
เกรดป้องกันการระเบิด | Exia II C T6 กา |
หลักการ
ชีพจรไมโครเวฟเสาอากาศเครื่องส่งสัญญาณระดับเรดาร์แคบการส่งลงเสาอากาศการสัมผัสกับไมโครเวฟบนพื้นผิวสื่อจะสะท้อนกลับมาอีกครั้งโดยระบบเสาอากาศรับส่งสัญญาณไปยังวงจรอิเล็กทรอนิกส์โดยอัตโนมัติแปลงเป็นสัญญาณระดับ (เพราะความเร็วการแพร่กระจายไมโครเวฟ, แม่เหล็กไฟฟ้าโบกมือให้ถึงเป้าหมายแล้วสะท้อนกลับมายังผู้รับครั้งนี้เกือบทันที)
การวัด Datum: เกลียวด้านล่างเกลียวหรือพื้นผิวการซีลของหน้าแปลน
บันทึก: ตรวจสอบให้แน่ใจว่าเครื่องวัดระดับเรดาร์ระดับสูงสุดไม่สามารถเข้าสู่ช่องวัดได้
พื้นที่ (รูป D แสดงด้านล่าง)

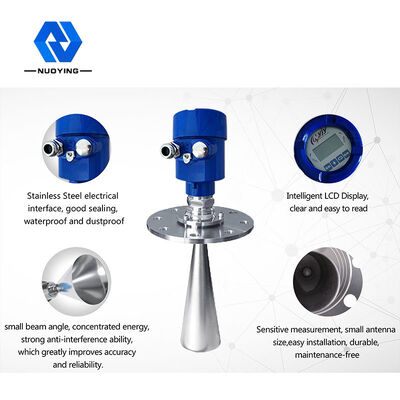

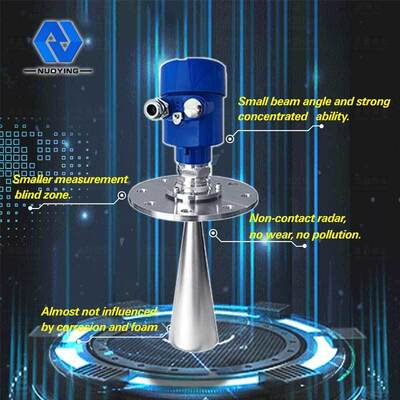

คุณสมบัติ
Øเสาอากาศขนาดเล็ก ติดตั้งง่าย;เรดาร์แบบไม่สัมผัส ไม่สึก ไม่ มลพิษ.
Øเกือบจะไม่มีการกัดกร่อน ฟองผล;แทบไม่ได้รับผลกระทบจากไอน้ำในบรรยากาศ อุณหภูมิ และความดัน การเปลี่ยนแปลง
Øสภาพแวดล้อมที่มีฝุ่นมากในงานมิเตอร์ระดับสูงมีน้อย ผล.
Øความยาวคลื่นที่สั้นลง การสะท้อนของความลาดเอียงของพื้นผิวแข็งคือ ดีกว่า.
Øมุมลำแสงมีขนาดเล็ก พลังงานเข้มข้น สามารถเพิ่มความสามารถของเสียงสะท้อน และเพื่อหลีกเลี่ยง การรบกวน.
Øช่วงการวัดมีขนาดเล็กลง สำหรับการวัดจะให้ผลดี ผลลัพธ์.
Øสูง สัญญาณรบกวน อัตราส่วน ที่ ระดับ ความผันผวน สถานะ สามารถ รับ ดีกว่าประสิทธิภาพ.
Øความถี่สูง การวัดค่าคงที่ไดอิเล็กตริกที่เป็นของแข็งและต่ำของทางเลือกที่ดีที่สุด
ข้อกำหนดในการติดตั้ง
ติดตั้งในเส้นผ่านศูนย์กลาง 1/4 หรือ 1/6หมายเหตุ: ระยะห่างระหว่างผนังถัง ระยะห่างขั้นต่ำควรสูงถัง 1/10.
หมายเหตุ: 1. ตัวเลข
2.ศูนย์คอนเทนเนอร์หรือแกนสมมาตร
สามารถติดตั้งระดับถังทรงกรวยด้านบนได้ ที่
ด้านบนของถังอยู่ตรงกลางสามารถรับประกันการวัดที่ก้นกรวย
เสาอากาศป้อนไปยังพื้นผิวการจัดแนวแนวตั้งถ้าพื้นผิวขรุขระ ต้องใช้มุมกองเพื่อปรับมุมของหน้าแปลน cardan ของเสาอากาศให้อยู่ในแนวเดียวกัน พื้นผิว.
(เนื่องจากการเอียงของพื้นผิวที่เป็นของแข็งจะทำให้เสียงสะท้อนลดลง แม้กระทั่งการสูญเสียสัญญาณ)
Øไม่สามารถติดตั้งถังทรงกรวยเหนือฟีด ท่า.
บันทึก: การติดตั้งภายนอกอาคารควรใช้ม่านบังแดด
1. ถูกต้อง
2. ข้อผิดพลาดกันฝน มาตรการ
Øไม่สามารถติดตั้งเครื่องมือในตรงกลางหลังคาโค้งหรือโดมได้นอกเหนือจากการสร้างเสียงสะท้อนทางอ้อมยังได้รับผลกระทบจากเสียงสะท้อนอีกด้วยเสียงสะท้อนหลายเสียงอาจมากกว่าค่าที่แท้จริงของเสียงสะท้อน เนื่องจากเสียงสะท้อนหลายเสียงผ่านด้านบนสุดสามารถรวมเสียงสะท้อนหลายเสียงได้จึงไม่สามารถติดตั้งส่วนกลางได้ ที่ตั้ง.
1.ถูกต้อง
2.ข้อผิดพลาด
Øมีสิ่งกีดขวางที่ส่งผลต่อการวัดที่ต้องการการสะท้อน จาน.
1.ถูกต้อง
2.ข้อผิดพลาด
การเชื่อมต่อไฟฟ้า
แรงดันไฟฟ้าของแหล่งจ่ายไฟ:
(4~20)mA/HART (ระบบสองสาย)
แหล่งจ่ายไฟและสัญญาณกระแสไฟขาออก
แบ่งปันสายเคเบิลป้องกันสองคอร์ช่วงแรงดันไฟฟ้าของแหล่งจ่ายดูข้อมูลทางเทคนิคสำหรับประเภทความปลอดภัยที่แท้จริงจะต้องเป็นอุปสรรคด้านความปลอดภัยระหว่างแหล่งจ่ายไฟและเครื่องมือ
(4~20)mA/HART(ระบบสี่สาย)
แยกแหล่งจ่ายไฟและสัญญาณปัจจุบัน
ตามลำดับโดยใช้สายไฟช่วงแรงดันไฟฟ้าของแหล่งจ่ายดูข้อมูลทางเทคนิค
RS485 / Modbus
แหล่งจ่ายไฟและสายสัญญาณ Modbus แยกจากกันโดยใช้สายเคเบิลที่มีฉนวนป้องกัน ช่วงแรงดันไฟฟ้าของแหล่งจ่ายไฟดูข้อมูลทางเทคนิค
คำถามที่พบบ่อย
ถาม: คุณจะตอบฉันนานแค่ไหน?
ตอบ: เราจะติดต่อคุณโดยเร็วที่สุด แต่ภายใน 12 ชั่วโมง
ถาม: ฉันขอตัวอย่างได้ไหม
ตอบ: ได้ มีคำสั่งซื้อตัวอย่างสำหรับการตรวจสอบคุณภาพและการทดสอบตลาดแต่คุณต้องจ่ายค่าใช้จ่ายด่วน
ถาม: คุณสามารถจัดเตรียมการผลิตของคุณได้เร็วแค่ไหน?
A: เมื่อได้รับการยืนยันสินค้าและได้รับการชำระเงินล่วงหน้าแล้ว การผลิตจะเริ่มขึ้นทันที
ถาม: เวลาในการจัดส่งคืออะไร?
A: โดยปกติจะใช้เวลาประมาณ 3-5 วันทำการสำหรับการสั่งซื้อขนาดเล็กและ 10-15 วันสำหรับการสั่งซื้อขนาดใหญ่
ถาม: คุณควบคุมคุณภาพของคุณอย่างไร?
A: สามขั้นตอนการตรวจสอบ (ของเดิม การผลิต และสินค้าสำเร็จรูป) + บริการรับประกันที่ดี (ฟรี 1 ปีเพื่อเปลี่ยนใหม่โดยไม่มีปัจจัยความเสียหายใด ๆ ของมนุษย์)
ถาม: คุณมีใบรับรองอะไรบ้าง?
A:ISO9000, CE, การรับรองการป้องกันการระเบิด, RoHs พร้อมและก่อนที่จะส่งมอบสินค้าก็สามารถเสนอใบรับรองการตรวจสอบคุณภาพและความปลอดภัยที่ออกโดยส่วนที่สามได้
ถาม: ฉันสามารถเยี่ยมชมโรงงานของคุณได้หรือไม่?
ตอบ: ยินดีเป็นอย่างยิ่ง!บินสู่สนามบินซีอานหยางมันเป็นความสุขที่ยิ่งใหญ่สำหรับเรา
ถาม: เงื่อนไขการรับประกันของคุณคืออะไร
ตอบ: เรามีเวลารับประกัน 12 เดือน
ถาม: คุณสามารถให้บริการ OEM & Customized ได้หรือไม่?
ตอบ: ใช่ มีทั้ง OEM และ ODM เรามีแผนก R&D มืออาชีพซึ่งสามารถให้บริการโซลูชั่นระดับมืออาชีพสำหรับคุณ
การบรรจุและการจัดส่ง
พารามิเตอร์ทางเทคนิค

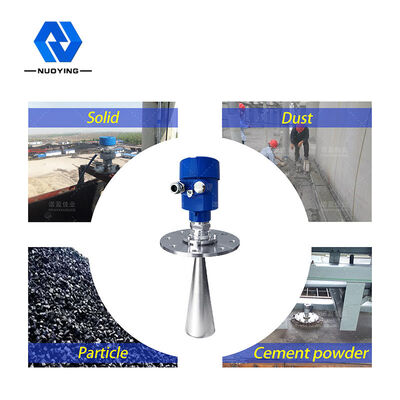

แอปพลิเคชัน | ของเหลวทุกชนิด (การกัดกร่อนรุนแรง ค่าคงที่ไดอิเล็กตริกต่ำ การกวน ไอน้ำ การตกผลึก การควบแน่น สารละลาย อุณหภูมิสูงและความดันสูง ฯลฯ) |
ฝุ่นทุกชนิด (ฝุ่นแรง ฝุ่นลอย ผงซีเมนต์ ผงมะนาว เถ้าลอย ตกผลึก และโอกาสอื่น ๆ) | |
ของแข็งต่างๆ (เมล็ดพืช หินก้อนเล็ก แร่เหล็ก ถ่านหิน ฯลฯ) | |
หมายเลขสินค้า | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD- SL | |
รูปแบบเสาอากาศ | แบบแท่ง, แบบหยดน้ำ, แบบเพลท, แบบฮอร์น, แบบพื้นผิว, แบบเลนส์ |
วัสดุเสาอากาศ | PTFE,304,316,PP,PFA |
ช่วงการวัด | 10ม. 20ม. 30ม. 35ม. 40ม. 80ม |
ความแม่นยำในการวัด | 0.05%~0.1%FS |
แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย) 220VAC |
สัญญาณเอาท์พุต | 4-20mA/ฮาร์ต/RS485/Modbus... |
อุณหภูมิกระบวนการ | -40~+130℃,-40~+150℃,-40~+2600℃,-40~+1200℃ |
แรงดันในกระบวนการ | -0.1~0.3Mpa,-0.1~2.0Mpa,-0.1~4.0Mpa, |
กระบวนการเชื่อมต่อ | เกลียว, วงเล็บ, หน้าแปลน, แคลมป์เพื่อสุขภาพ (อุปกรณ์เสริม) |
อินเทอร์เฟซไฟฟ้า | M20x1.5,1/2”NPT |
เกรดป้องกัน | IP65, IP67, IP68 (อุปกรณ์เสริม) |
เกรดกันระเบิด | ExiaIICT6 Ga,ExdIICT6 Gb (ตามที่แสดงในใบรับรอง) |
