รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | การประยุกต์ใช้กระบวนการที่ซับซ้อน (Stong Corrosion) | รุ่นสินค้า: | NYRD805 |
---|---|---|---|

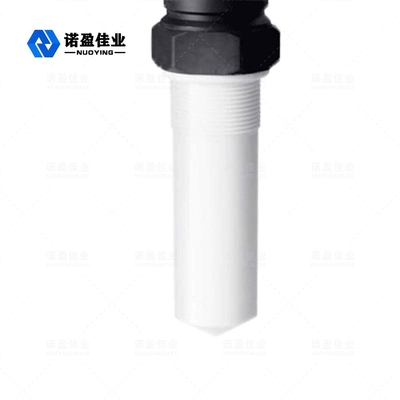

ประเภทเสาอากาศ: | ประเภทก้าน (PFTE) | วัสดุเสาอากาศ: | 304, PTFE |
ช่วงการวัด: | 10m, 20m (กำหนดเอง) | อุณหภูมิกระบวนการ: | -40 ° C ~ + 130 ° C (สูงกว่า 130 ° C กำหนดเองได้) |
ความดันในกระบวนการ: | -0.1~0.3Mpa (กำหนดเอง) | ความแม่นยำในการวัด: | 0.05%~0.1% F.S |
แสงสูง: | เครื่องส่งสัญญาณระดับเรดาร์แบบไม่สัมผัส,เซนเซอร์ระดับของเหลวเรดาร์แบบแท่ง,เครื่องวัดระดับเรดาร์อุตสาหกรรม26ghz |

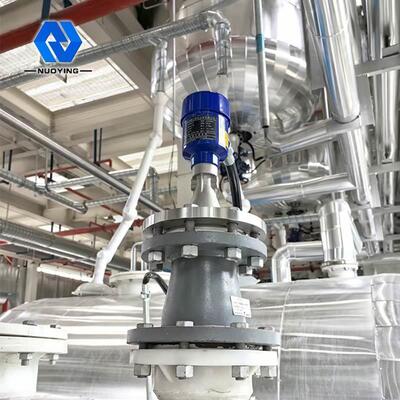

โครงสร้างกะทัดรัด ติดตั้งง่าย 26GHz Radarเครื่องวัดระดับไม่สัมผัสไม่มีมลพิษอุตสาหกรรมใบสมัคร
เรดาร์ป้องกันการกัดกร่อน 26GHzเครื่องวัดระดับไม่ได้รับผลกระทบจากโฟม ปรับตัวได้กว้างหลักการทำงาน

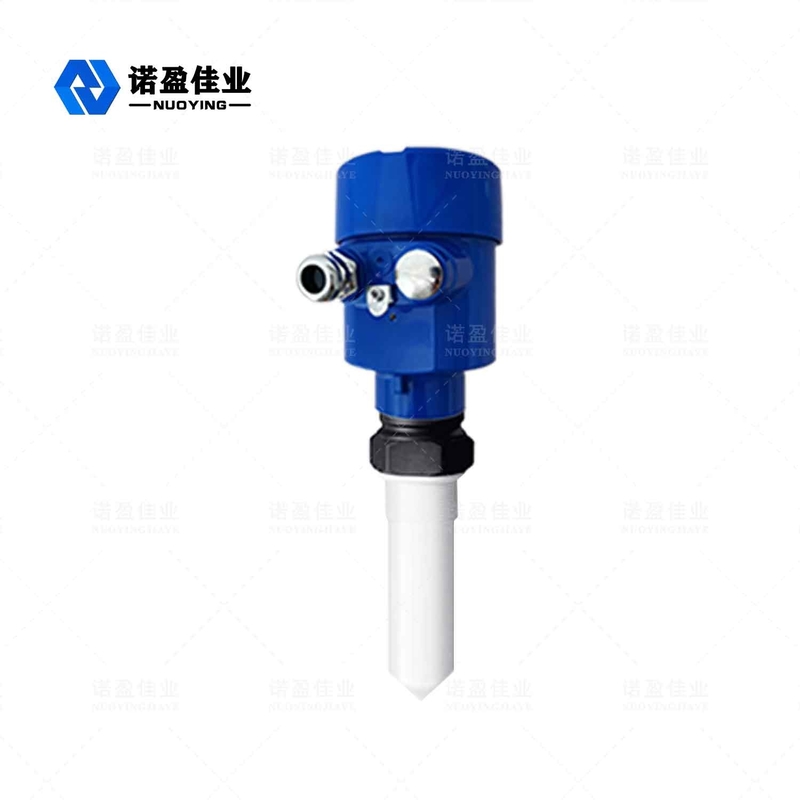

เครื่องวัดระดับเรดาร์ เซ็นเซอร์ซีรีส์ NYRD80X เป็นเครื่องมือวัดระดับประเภทเรดาร์ความถี่สูง 26GHz พร้อมช่วงการวัดสูงสุด 80 เมตรเสาอากาศได้รับการปรับปรุงให้ดียิ่งขึ้นไปอีก และไมโครโปรเซสเซอร์ที่รวดเร็วรุ่นใหม่สามารถวิเคราะห์สัญญาณและประมวลผลได้ในอัตราที่สูงขึ้น เพื่อให้สามารถใช้เครื่องมือนี้กับสภาวะการวัดที่ซับซ้อนบางอย่าง เช่น เครื่องปฏิกรณ์และไซโลที่เป็นของแข็ง
เสาอากาศส่งคลื่นไมโครเวฟแบบแคบซึ่งส่งผ่านเสาอากาศลงด้านล่างเมื่อคลื่นพัลส์ไปถึงพื้นผิวของตัวกลางที่วัดได้ คลื่นจะสะท้อนกลับและรับโดยระบบเสาอากาศอีกครั้งสัญญาณจะถูกส่งไปยังชิ้นส่วนวงจรอิเล็กทรอนิกส์และแปลงเป็นสัญญาณระดับโดยอัตโนมัติ (เนื่องจากความเร็วในการแพร่กระจายพัลส์นั้นเร็วมาก เวลาที่ใช้สำหรับคลื่นแม่เหล็กไฟฟ้าไปถึงเป้าหมายและกลับไปยังเครื่องรับหลังจากการสะท้อนเกือบจะในทันที)
เรดาร์ 26GHzเครื่องวัดระดับคุณสมบัติการออกแบบ
◎ เสาอากาศขนาดเล็ก ติดตั้งง่ายเรดาร์แบบไม่สัมผัส ไม่สึก ไม่มีมลพิษ
◎เกือบปราศจากการกัดกร่อนและโฟมไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของความหนาแน่น อุณหภูมิ และความดันปานกลางแถมฝุ่นยังแรง
สภาพแวดล้อมมีผลกระทบเพียงเล็กน้อยต่อการทำงานของเครื่องวัดระดับความถี่สูง
◎ ความยาวคลื่นสั้นลง การสะท้อนที่ดีขึ้นสำหรับพื้นผิวแข็งเอียง
◎ มุมลำแสงขนาดเล็กและพลังงานเข้มข้น ซึ่งช่วยเพิ่มสัญญาณสะท้อนและช่วยหลีกเลี่ยงสัญญาณรบกวน
◎ พื้นที่ตาบอดสำหรับการวัดที่เล็กลงทำให้ได้ประสิทธิภาพที่ดีขึ้นในการวัดถังขนาดเล็ก
◎ อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูง แม้ในกรณีที่มีความผันผวนก็สามารถทำงานได้ดีขึ้น..
◎ ความถี่สูง เป็นตัวเลือกที่ดีที่สุดสำหรับการวัดค่าคงที่ไดอิเล็กตริกต่ำและคงที่
เรดาร์ 26GHzเครื่องวัดระดับ พารามิเตอร์ผลิตภัณฑ์
แอปพลิเคชันทั่วไป | การประยุกต์ใช้กระบวนการที่ซับซ้อน (Stong Corrosion) |
รุ่นสินค้า | NYRD805 |
ประเภทเสาอากาศ | ประเภทก้าน, |
วัสดุเสาอากาศ | 304, 316, PP, PFA |
ช่วงการวัด | 10ม. 20ม. 30ม. 35ม. 40ม. 80ม |
ความแม่นยำในการวัด | 0.05%~0.1% F. S |
อุณหภูมิกระบวนการ | 40~+130 ℃, - 40~+150 ℃, - 40~+26 ℃, 40~+℃ |
ความดันกระบวนการ | 0.1~0.3MPa, - 0.1~2.0MPa, - 0.1~4.0MPa |

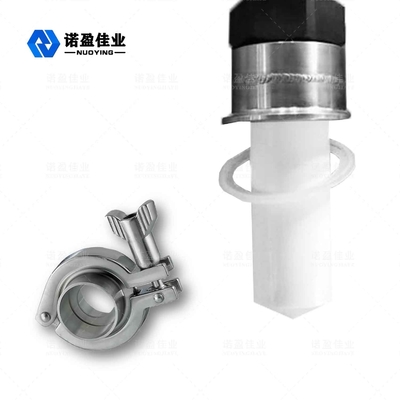

กระบวนการเชื่อมต่อ | เกลียว, ตัวยึด, หน้าแปลน, ที่หนีบสุขาภิบาล (อุปกรณ์เสริม) |
อินเทอร์เฟซไฟฟ้า | M20 x 1.5,1/2" NPT |
แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย), 220VAC |
สัญญาณเอาท์พุต | 4-20 mA /HART/RS485/Modbus... |
เกรดป้องกัน | IP67, IP68 (อุปกรณ์เสริม) |
เกรดป้องกันการระเบิด | Exia II CT6 Ga, Exd II CT6 Gb (รายละเอียดในใบรับรอง) |
