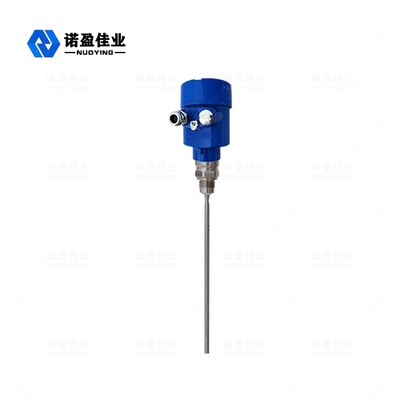

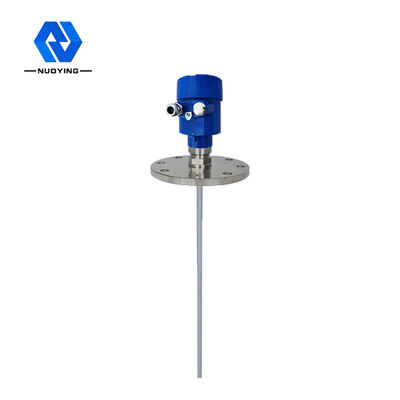

เครื่องส่งสัญญาณระดับคลื่นเรดาร์แบบสัมผัสปานกลางสำหรับคอนแทคเลนส์สำหรับค่าคงที่ไดอิเล็กตริก

เครื่องส่งสัญญาณระดับคลื่นเรดาร์แบบสัมผัสปานกลางสำหรับคอนแทคเลนส์สำหรับค่าคงที่ไดอิเล็กตริก

ชื่อแบรนด์: NUOYINGJIAYE
เลขรุ่น: NYRD701
MOQ: 1 ชิ้น
ราคา: 400-800
เงื่อนไขการจ่ายเงิน: ที/ที
ความสามารถในการจําหน่าย: 600 ชิ้นต่อเดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
ซีอาน ส่านซี ประเทศจีน
ได้รับการรับรอง:
CE
แอปพลิเคชันทั่วไป:
ของเหลว (การกัดกร่อนรุนแรง ค่าคงที่ไดอิเล็กตริกต่ำ การยึดเกาะ อุณหภูมิสูง และความดันสูง)
รุ่นสินค้า:
NYRD701
ประเภทเสาอากาศ:
ชนิดขั้ว, ชนิดสายคู่, ชนิดขั้วคู่, ท่อคลื่นนำ
วัสดุเสาอากาศ:
304, 316, ไฟเบอร์
ช่วงการวัด:
6m, 30m
อุณหภูมิกระบวนการ:
- 40~+130 ℃, - 40~+250 ℃, - 40~+500℃ (กำหนดเอง)
ความดันในกระบวนการ:
- 0.1 ~ 2.0MPa, - 0.1 ~ 4.0MPa (กำหนดเอง)
ความแม่นยำในการวัด:
0.05%~0.1% F.S
รายละเอียดการบรรจุ:
กล่อง 60 ซม. × 30 ซม. × 30 ซม. (ค่าเริ่มต้น)
สามารถในการผลิต:
600 ชิ้นต่อเดือน
เน้น:

ติดต่อเครื่องส่งสัญญาณระดับ Gwr ขนาดกลาง

,

เครื่องวัดระดับเรดาร์ NYRD701

,

เครื่องส่งสัญญาณระดับเรดาร์คงที่ไดอิเล็กทริก

คำอธิบายผลิตภัณฑ์

เรดาร์คลื่นนำทางที่มีความแม่นยำสูงเครื่องวัดระดับปานกลางติดต่อชนิดเหมาะสำหรับค่าคงที่ไดอิเล็กตริก





เรดาร์คลื่นนำความต้านทานอุณหภูมิสูงและแรงดันสูงเครื่องวัดระดับหลักการทำงาน



คลื่นไมโครเวฟความถี่สูงที่ส่งโดยเรดาร์คลื่นนำทางจะส่งไปตามส่วนประกอบการตรวจจับ (สายเคเบิลเหล็กหรือแท่งเหล็ก)เมื่อคลื่นสัมผัสกับตัวกลางที่วัดได้ เนื่องจากการเปลี่ยนแปลงอย่างกะทันหันของค่าคงที่ไดอิเล็กตริก พัลส์ของคลื่นบางส่วนจะสะท้อนกลับไปยังเครื่องส่งสัญญาณทันทีช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่สะท้อนกลับเป็นสัดส่วนกับระยะห่างของตัวกลางที่วัดได้



ป้อนข้อมูล

เรดาร์คลื่นนำทางเป็นเครื่องมือวัดตามหลักการเดินทางข้ามเวลาคลื่นเรดาร์วิ่งด้วยความเร็วแสง และเวลาทำงานสามารถแปลงเป็นสัญญาณระดับผ่านชิ้นส่วนอิเล็กทรอนิกส์ได้หัววัดจะส่งพัลส์ความถี่สูงและแพร่กระจายไปตามสายเคเบิลหรือหัววัดแบบก้านเมื่อพัลส์สัมผัสกับพื้นผิวของวัสดุ ตัวรับจะสะท้อนกลับและรับในเครื่องมือ จากนั้นสัญญาณระยะทางจะถูกแปลงเป็นสัญญาณระดับวัสดุ

สัญญาณพัลส์ที่สะท้อนจะถูกส่งไปยังวงจรอิเล็กทรอนิกส์ของเครื่องมือตามสายเคเบิลหรือโพรบแกน และไมโครโปรเซสเซอร์จะประมวลผลสัญญาณเพื่อระบุเสียงสะท้อนที่เกิดจากคลื่นไมโครเวฟบนผิววัสดุการรับรู้สัญญาณเสียงสะท้อนที่ถูกต้องเสร็จสิ้นโดยซอฟต์แวร์พัลส์ระยะทาง D จากพื้นผิววัสดุเป็นสัดส่วนกับการเดินทางข้ามเวลา T ของพัลส์



ผลผลิต

ตั้งค่าโดยการป้อนความสูงของถังเปล่า E (=ศูนย์จุด), ความสูงของถังเต็ม F (=เต็มช่วง) และพารามิเตอร์การใช้งานบางอย่างพารามิเตอร์ของแอปพลิเคชันจะปรับเครื่องมือให้เข้ากับสภาพแวดล้อมการวัดโดยอัตโนมัติ ซึ่งสอดคล้องกับเอาต์พุต 4-20mA



เรดาร์คลื่นนำทางเครื่องวัดระดับคุณลักษณะของผลิตภัณฑ์



เครื่องวัดระดับเรดาร์คลื่นนำทางใช้เทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผล Echo Discovery ที่เป็นเอกลักษณ์ด้วยการวัดแบบสัมผัส ความแม่นยำในการวัดสูงและการวัดที่แม่นยำยิ่งขึ้นในขณะเดียวกัน เรดาร์คลื่นนำทางจะต้านทานการยึดเกาะและไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอก เช่น อุณหภูมิปานกลางและการยึดเกาะ



โหมดการเชื่อมต่อกระบวนการและประเภทของส่วนประกอบการตรวจจับที่หลากหลายทำให้เครื่องวัดระดับเรดาร์แบบคลื่นวิทยุ 70X ซีรีส์เหมาะสำหรับสภาพการทำงานที่ซับซ้อนและการใช้งานที่หลากหลายตัวอย่างเช่น:;อุณหภูมิสูง ความดันสูงและค่าคงที่ไดอิเล็กตริกต่ำ



ใช้โหมดการทำงานแบบพัลส์ซึ่งมีกำลังการปล่อยต่ำมาก และสามารถติดตั้งในภาชนะโลหะและอโลหะต่างๆ ได้ โดยไม่เป็นอันตรายต่อร่างกายมนุษย์และสิ่งแวดล้อม



เรดาร์คลื่นนำทางเครื่องวัดระดับผลิตภัณฑ์พารามิเตอร์

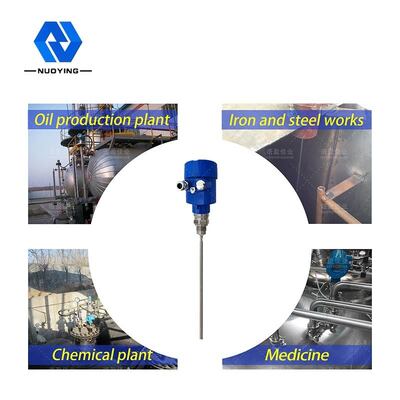

แอปพลิเคชันทั่วไป

ของเหลว (การกัดกร่อนอย่างแรง ไดอิเล็กตริกต่ำ คงที่, การยึดเกาะ, อุณหภูมิสูงและความดันสูง, ขดลวดความร้อนในตัว, บันได, แผ่นลอยและโอกาสที่ซับซ้อนอื่นๆ)

ฝุ่น (เถ้าลอย ผงหินปูน ผงซีเมนต์ คอนกรีต และสื่ออื่นๆ)

ของแข็ง (อนุภาคขนาดเล็ก เมล็ดพืช หินขนาดเล็ก ทราย ฯลฯ)

รุ่นสินค้า

NYRD701, NYRD702, NYRD703, NYRD704, NYRD705

ประเภทเสาอากาศ

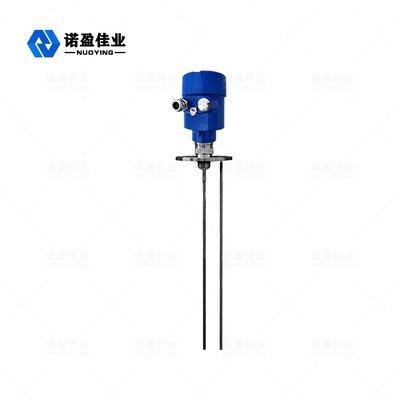

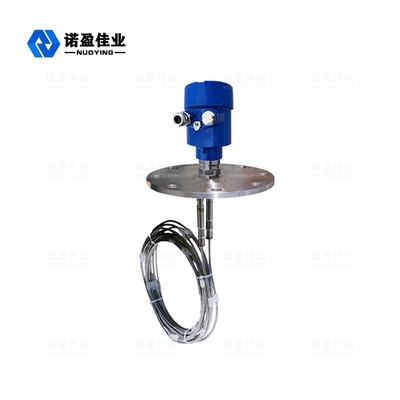

ชนิดขั้ว, ชนิดสายคู่, ชนิดขั้วคู่, เส้นนำdหลอดคลื่น

วัสดุเสาอากาศ

304, 316,ไฟเบอร์

การสุ่มตัวอย่างเสียงสะท้อน

55 ครั้งต่อวินาที

ช่วงการวัด

6m, 30m

ความแม่นยำในการวัด

0.05%~0.1% F.

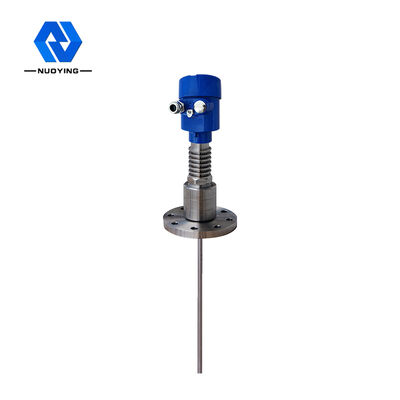

อุณหภูมิกระบวนการ

-40~+130 ℃, - 40~+250 ℃, - 40~+500

ความดันกระบวนการ

-0.1~2.0MPa, - 0.1~4.0MPa

กระบวนการเชื่อมต่อ

เกลียว, ตัวยึด, หน้าแปลน, ที่หนีบสุขาภิบาล (อุปกรณ์เสริม)

อินเทอร์เฟซไฟฟ้า

M20 x 1.5, 1/2" NPT

แหล่งจ่ายไฟ

24VDC (สองสายสี่สาย), 220VAC

สัญญาณเอาท์พุต

4-20 mA /HART/RS485/Modbus...

เกรดป้องกัน

IP67, IP68 (อุปกรณ์เสริม)

เกรดป้องกันการระเบิด

Exia II CT6 Ga, Exd II CT6 Gb (รายละเอียดในใบรับรอง)







เครื่องส่งสัญญาณระดับคลื่นเรดาร์แบบสัมผัสปานกลางสำหรับคอนแทคเลนส์สำหรับค่าคงที่ไดอิเล็กตริก 0

เรดาร์คลื่นนำทางเครื่องวัดระดับ
