รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | ของเหลว | รุ่นสินค้า: | NYCZ500 |
---|---|---|---|
วิธีการติดตั้ง: | ติดด้านบน | ช่วงการวัด: | 0-50 ~ 5000 มม. (ชนิดสายเคเบิล: 25 ม.) |
ความแม่นยำในการวัด: | +0.5mm | อุณหภูมิกระบวนการ: | - 40~+200 ℃ อุณหภูมิแวดล้อม: - 40~+80 ℃ อิทธิพลของอุณหภูมิ: ± 0.5 ℃ |
ความดันในกระบวนการ: | -0.1~+10.0MPa | การเชื่อมต่อ: | เกลียว, หน้าแปลน, วงเล็บ (อุปกรณ์เสริม) |
แสงสูง: | เครื่องวัดระดับ Magnetostrictive อุตสาหกรรม,เครื่องวัดระดับของเหลว Magnetostrictive แบบติดตั้งด้านบน |
การบังคับใช้ที่กว้างขึ้นเครื่องวัดระดับของเหลวแม่เหล็ก ความน่าเชื่อถือที่แข็งแกร่งการประยุกต์ใช้ในอุตสาหกรรม
ความปลอดภัยที่ดีเยี่ยมเครื่องวัดระดับของเหลวแบบแมกนีโตสตริกทีฟ ติดตั้งและบำรุงรักษาง่ายหลักการทำงาน

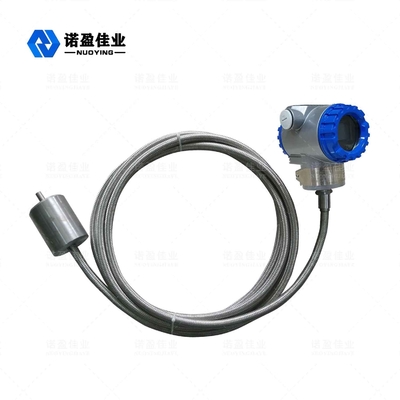

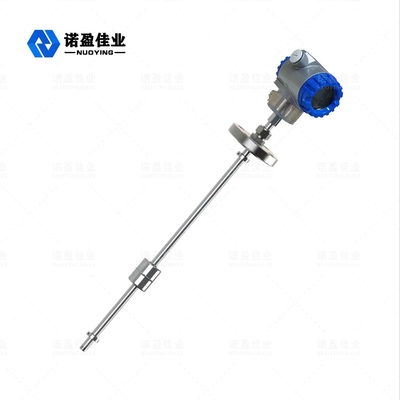

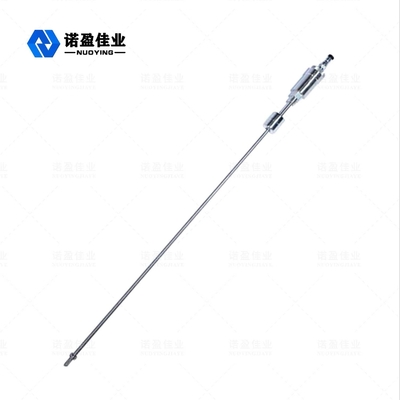

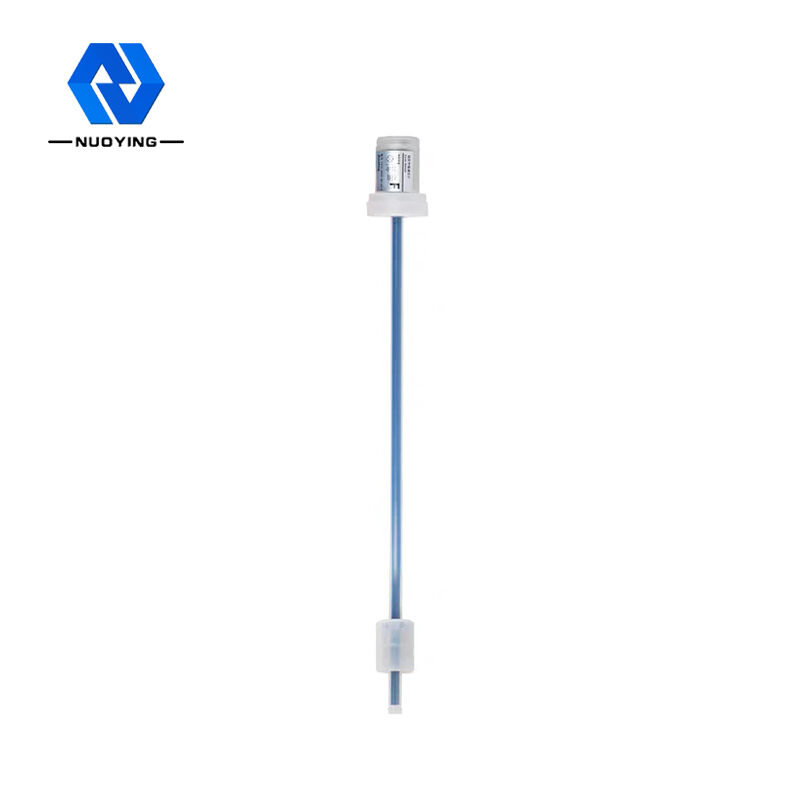

ดังที่แสดงในภาพ เครื่องวัดระดับของเหลวแบบแมกนีโตสตริกทีฟถูกสร้างขึ้นจากก้านวัด ห้องอิเล็กทรอนิกส์ และปลอกลูกลอยแบบไม่สัมผัสบนก้านวัด
มีการติดตั้งลวดแม่เหล็ก (ลวดนำคลื่น) ไว้ในแกนวัดก้านวัดทำจากท่อเหล็กกล้าไร้สนิมที่ไม่เป็นแม่เหล็กซึ่งป้องกันเส้นลวดนำคลื่นเมื่อเครื่องมือกำลังทำงาน เครื่องกำเนิดสัญญาณพัลส์ในห้องอิเล็กทรอนิกส์จะส่งพัลส์เริ่มต้นซึ่งส่งผ่านสายไฟ จะสร้างสนามแม่เหล็กหมุนที่เคลื่อนที่เมื่อสนามแม่เหล็กนี้มาบรรจบกับสนามแม่เหล็กถาวรในลูกลอย จะสร้างเอฟเฟกต์การยืดตัวของสนามแม่เหล็ก ทำให้เส้นนำคลื่นบิดตัวและสร้างคลื่นกลความเร็วคงที่ซึ่งส่งในสองทิศทางคลื่นกลที่ไปถึงปลายแท่งวัดจะถูกดูดซับโดยแดมเปอร์คลื่นกลที่ส่งกลับไปยังห้องอิเล็กทรอนิกส์จะถูกตรวจจับโดยอุปกรณ์รับพลังงานที่ติดตั้งในห้องอิเล็กทรอนิกส์ จากนั้นจึงแปลงเป็นพัลส์ปัจจุบันที่สอดคล้องกันอุปกรณ์ดึงพลังงานจะคำนวณความแตกต่างของเวลาระหว่างพัลส์ทั้งสองเพื่อให้การวัดระดับของเหลวที่แม่นยำ
เครื่องวัดระดับของเหลวแม่เหล็กคุณสมบัติการออกแบบ
◎ การใช้งานที่กว้างขึ้น ด้วยรูปแบบโพรบที่หลากหลาย แบบฟอร์มการเชื่อมต่อกระบวนการ และวัสดุการผลิต ซึ่งสามารถปรับแต่งได้
◎ ความน่าเชื่อถือสูง: เนื่องจากมาตรวัดระดับของเหลวแบบแมกนีโตสตริกทีฟใช้หลักการท่อนำคลื่นตัวแปลงทั้งหมดอยู่ในท่อเหล็กกล้าไร้สนิม ซึ่งไม่สัมผัสกับสื่อการวัดเซ็นเซอร์ทำงานได้อย่างน่าเชื่อถือและมีอายุการใช้งานยาวนาน
◎ ความแม่นยำสูง: เนื่องจากมาตรวัดระดับของเหลวแบบแมกนีโตสตริกทีฟทำงานร่วมกับพัลส์ท่อนำคลื่น การกระจัดที่วัดได้จะพิจารณาจากการวัดเวลาของพัลส์เริ่มต้นและพัลส์สิ้นสุดระหว่างการทำงาน ดังนั้นความแม่นยำในการวัดจึงสูง และความละเอียดดีกว่า 0.01% FS ซึ่งเป็นความแม่นยำที่เซ็นเซอร์อื่นๆ ทำได้ยาก
◎ ความปลอดภัยที่ดีเยี่ยม: มาตรวัดระดับของเหลวแบบแมกนีโตสตริกทีฟมีประสิทธิภาพการป้องกันการระเบิดสูง มีความปลอดภัยอย่างแท้จริงและปลอดภัยต่อการใช้งาน และเหมาะอย่างยิ่งสำหรับการตรวจวัดวัตถุดิบทางเคมีและของเหลวไวไฟไม่จำเป็นต้องเปิดฝาถังระหว่างการวัดเพื่อหลีกเลี่ยงความไม่ปลอดภัยของการวัดด้วยตนเอง
◎ มาตรวัดระดับแมกนีโตสตริกทีฟนั้นติดตั้งและบำรุงรักษาง่าย: โดยทั่วไปแล้วมาตรวัดระดับแมกนีโตสตริกทีฟจะติดตั้งผ่านช่องเปิดท่อที่มีอยู่ด้านบนถัง เหมาะอย่างยิ่งสำหรับการติดตั้งถังเก็บใต้ดินและถังเก็บที่เปิดใช้งานแล้ว และสามารถ ไม่ส่งผลกระทบต่อการผลิตตามปกติในระหว่างขั้นตอนการติดตั้ง
เครื่องวัดระดับของเหลวแม่เหล็ก พารามิเตอร์ผลิตภัณฑ์
แอปพลิเคชันทั่วไป | ของเหลว |
รุ่นสินค้า | NYCZ500 |
วัสดุก้านโพรบ | 304, 316 (ไม่บังคับ) |
ช่วงการวัด | 0-50~5000 มม. (ประเภทสายเคเบิล: 25 ม.) |
ความแม่นยำในการวัด | +0.5มม |
อุณหภูมิของกระบวนการ | - 40~+200 ℃ อุณหภูมิแวดล้อม: - 40~+80 ℃ อิทธิพลของอุณหภูมิ: ± 0.5 ℃ |
เวลาตอบสนอง | 0.2~5ms |
ความดันกระบวนการ | - 0.1~+10.0MPa |
การเชื่อมต่อกระบวนการ | เกลียว, หน้าแปลน, ตัวยึด (ไม่จำเป็น) |
อินเตอร์เฟสไฟฟ้า | M20 x 1.5, G3/4'' |
แหล่งจ่ายไฟ | 24VDC, 220VAC (อุปกรณ์เสริม) |
เอาต์พุตสัญญาณ | 4... 20mA/ฮาร์ต/RS485 |
แสดงในสถานที่ | จอแอลซีดี (อุปกรณ์เสริม) |
เกรดการป้องกัน | IP65 |
เกรดป้องกันการระเบิด | Exia II CT6 (รายละเอียดในใบรับรอง) |
เครื่องวัดระดับของเหลวแม่เหล็กการประยุกต์ใช้ผลิตภัณฑ์
การวัดและควบคุมระดับของเหลวในงานอุตสาหกรรม
การควบคุมระดับของเหลวในกระบวนการทางเคมี การควบคุมระดับของเหลวของถังบรรจุยา
การตรวจสอบระดับน้ำของเขื่อนควบคุมถังบรรจุอาหารและเครื่องดื่ม
การวัดและการควบคุมส่วนต่อประสานน้ำมันกับน้ำสำหรับน้ำดื่มและบำบัดน้ำเสีย
การวัดและควบคุมระดับของเหลวอื่น ๆ ของระบบการจัดการมาตรวัดในสถานีบริการน้ำมัน
