รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | ช่องน้ำ อ่างเก็บน้ำ แม่น้ำ ทะเลสาบ สันดอน ฯลฯ | วัสดุเสาอากาศ: | 316L (อุปกรณ์เสริม) |
---|---|---|---|
ช่วงการวัด: | 30m, 80m (ไม่จำเป็น) | ความแม่นยำ: | ±3mm |
พาวเวอร์ซัพพลาย: | 24VDC (สองสายสี่สาย) | อุณหภูมิกระบวนการ: | -40~+80℃ |
ความดันในกระบวนการ: | -0.1~3.0MPa | ขั้นตอนการเชื่อมโยง: | หน้าแปลน, วงเล็บ (ไม่จำเป็น) |
แสงสูง: | เครื่องส่งสัญญาณระดับเรดาร์แบบไม่สัมผัส 26G,SL เครื่องส่งสัญญาณระดับเรดาร์อัจฉริยะ,เครื่องวัดระดับเรดาร์ NYRD |

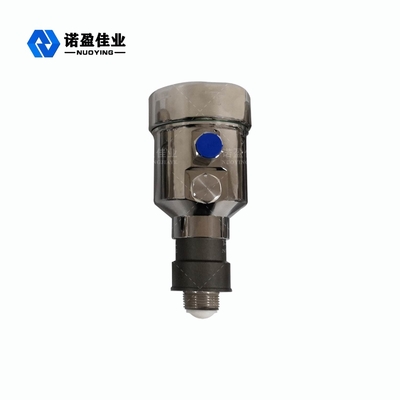

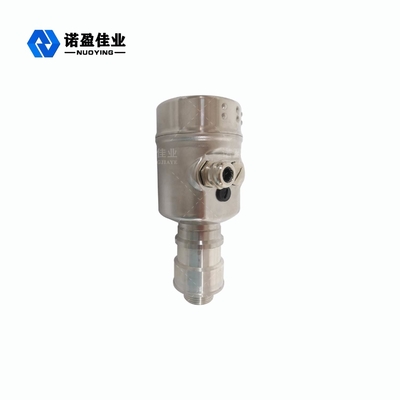

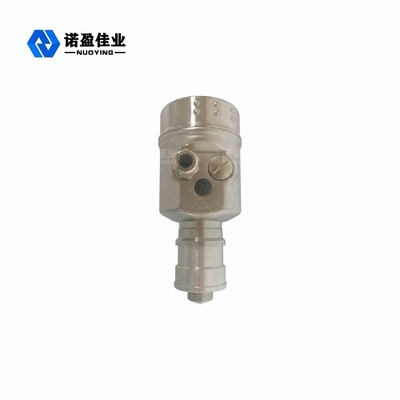

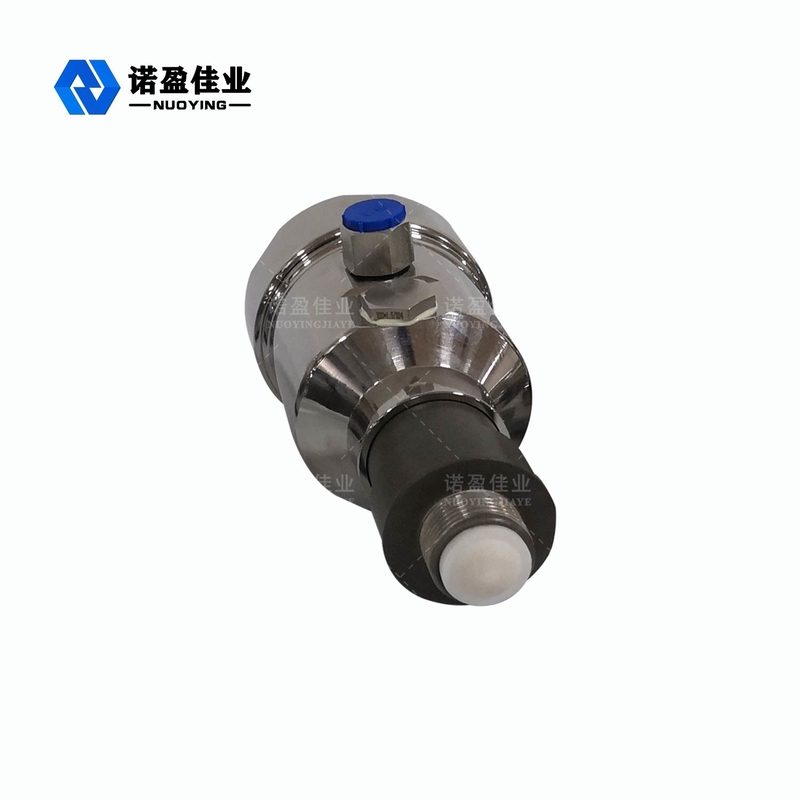

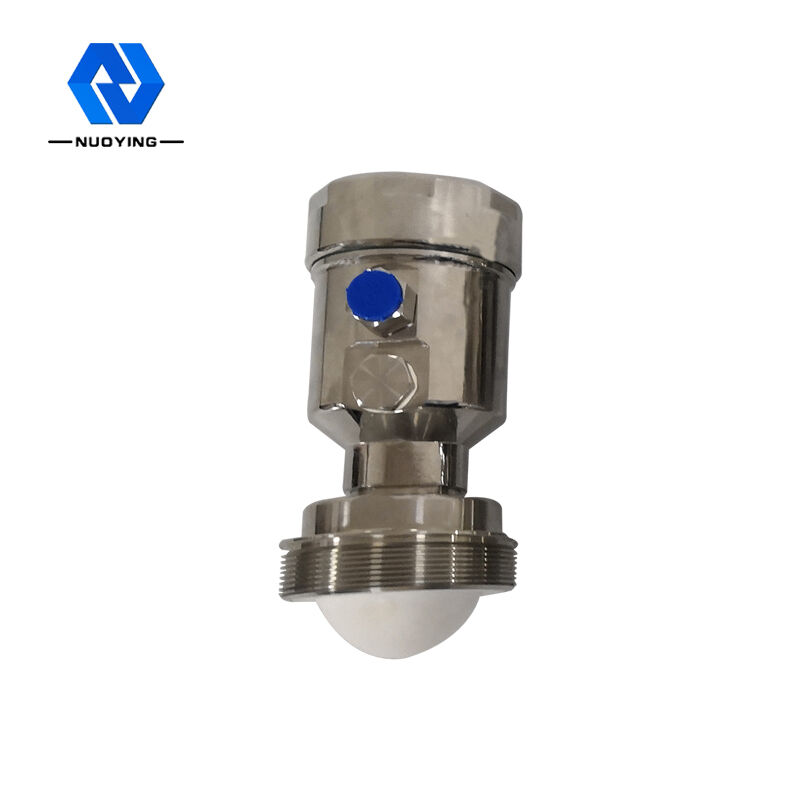

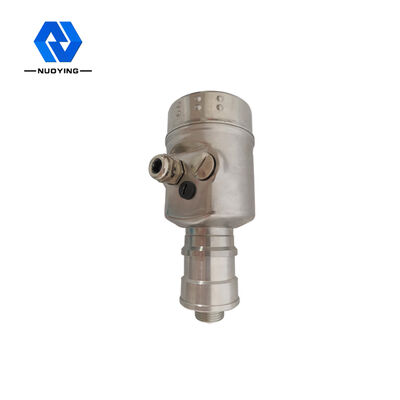

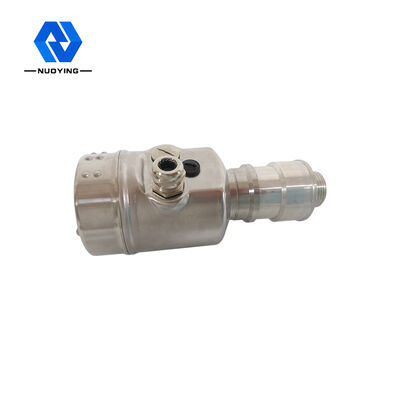

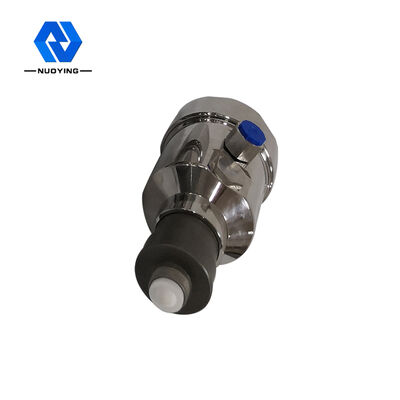

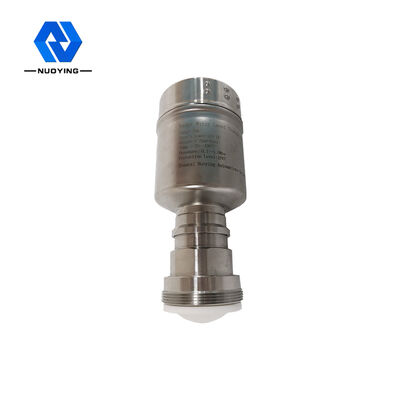

เครื่องส่งสัญญาณระดับเรดาร์อัจฉริยะแบบไม่สัมผัส 26G NYRD SL พร้อมความถี่สูง
หลักการทำงานของเครื่องส่งสัญญาณระดับเรดาร์อัจฉริยะแบบไม่สัมผัส 26G NYRD SL พร้อมความถี่สูง
เสาอากาศระดับเรดาร์ปล่อยสัญญาณคลื่นไมโครเวฟแคบๆ ซึ่งจะถูกส่งผ่านเสาอากาศลงด้านล่างหลังจากที่คลื่นพัลส์สัมผัสกับพื้นผิวของตัวกลางที่วัดได้ มันจะถูกสะท้อนกลับและรับโดยระบบเสาอากาศอีกครั้ง และสัญญาณจะถูกส่งไปยังส่วนของวงจรอิเล็กทรอนิกส์และแปลงเป็นสัญญาณระดับโดยอัตโนมัติ (เนื่องจากความเร็วในการแพร่กระจายของพัลส์นั้นเร็วมาก , คลื่นแม่เหล็กไฟฟ้าไปถึงเป้าหมายและสะท้อนกลับมาที่เครื่องรับโดยใช้เวลากลับไปกลับมาแทบจะทันทีทันใด)
ตัวเลขการวัด: พื้นผิวการซีลของก้นเกลียวหรือหน้าแปลน
หมายเหตุ: เมื่อใช้การวัดระดับเรดาร์ ตรวจสอบให้แน่ใจว่าระดับวัสดุสูงสุดไม่สามารถเข้าสู่พื้นที่ตาบอดการวัดได้ (พื้นที่ที่แสดงใน D ในรูป)
คุณสมบัติการออกแบบของเครื่องส่งสัญญาณระดับเรดาร์อัจฉริยะแบบไม่สัมผัส 26G NYRD SL พร้อมความถี่สูง
◎ เกือบจะทนทานต่อการกัดกร่อนและโฟมไม่ได้รับผลกระทบจากความหนาแน่นปานกลาง อุณหภูมิ และความดันเปลี่ยนแปลง
◎ ความยาวคลื่นสั้นลง การสะท้อนที่ดีขึ้นบนพื้นผิวของแข็งที่ลาดเอียง
◎ มุมลำแสงมีขนาดเล็ก พลังงานมีความเข้มข้น ซึ่งช่วยเพิ่มความสามารถในการสะท้อนและเอื้อต่อการหลีกเลี่ยงวัตถุรบกวน
◎ พื้นที่ตาบอดในการวัดมีขนาดเล็กลง สำหรับการวัดถังขนาดเล็กจะได้ผลลัพธ์ที่ดีเช่นกัน
◎ อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูง แม้ในกรณีที่มีความผันผวนก็สามารถได้รับประสิทธิภาพที่ดีขึ้น
กรณีของความผันผวนยังสามารถได้รับประสิทธิภาพที่ดีขึ้น
◎ ความถี่สูง เป็นตัวเลือกที่ดีที่สุดสำหรับการวัดตัวกลางที่มีค่าคงที่ที่เป็นของแข็งและค่าคงที่ไดอิเล็กตริกต่ำ ความถี่สูง เป็นตัวเลือกที่ดีที่สุดสำหรับการวัดตัวกลางที่มีค่าคงที่ที่เป็นของแข็งและค่าคงที่ไดอิเล็กตริกต่ำ
◎ขนาดเสาอากาศมีขนาดเล็ก ติดตั้งง่ายเรดาร์แบบไม่สัมผัส ไม่สึกหรอ ไม่มีมลพิษ
◎ สภาพแวดล้อมที่มีฝุ่นละอองร้ายแรงมีผลเพียงเล็กน้อยต่อการทำงานของเครื่องวัดระดับความถี่สูง
พารามิเตอร์ทางเทคนิคของเครื่องส่งสัญญาณระดับเรดาร์อัจฉริยะแบบไม่สัมผัส 26G NYRD SL พร้อมความถี่สูง
พารามิเตอร์ทางเทคนิค | |
สัญญาณออก | 4...20mA/HART/RS485/Modbus. |
อุณหภูมิของกระบวนการ | -40~+260"ค |
ความดันกระบวนการ |
-0.1~2.0MPa |
การเชื่อมต่อกระบวนการ | หน้าแปลน (ไม่จำเป็น) |
อินเทอร์เฟซไฟฟ้า | M20X1.5, % ~NPT |
เกรดป้องกัน / เกรด IP |
IP67 (อุปกรณ์เสริม) |
เกรดป้องกันการระเบิด |
ExialICT6 (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งได้ตามความต้องการเฉพาะของผู้ใช้
