รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | การวัดส่วนต่อประสานระดับของเหลว | รุ่นสินค้า: | NYCZ 500 |
|---|---|---|---|
| แบบฟอร์มเสาอากาศประเภท: | เคเบิ้ล | วัสดุรูปแบบเสาอากาศ: | 316 |
| ความแม่นยำในการวัด: | ± 0.5mm | ความดันในกระบวนการ: | -0.1 ~ 10MPa |
| กระบวนการเชื่อมต่อ: | หน้าแปลน | เกรดป้องกันการระเบิด: | Exia II CT6Ga |

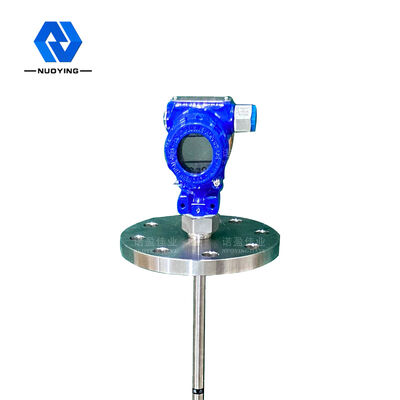

| แสงสูง: | เครื่องส่งสัญญาณระดับ Magnetostrictive แบบแปลน,เครื่องวัดระดับ Magnetostrictive ของสายเคเบิล |
||

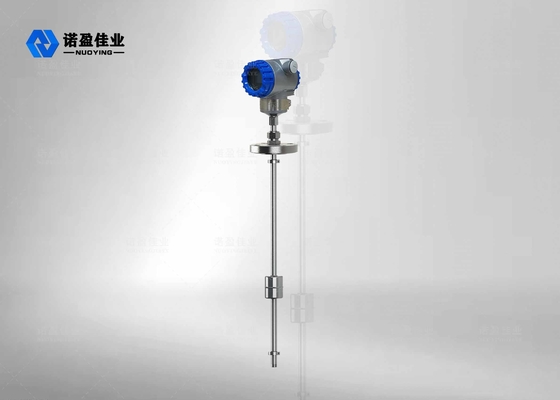

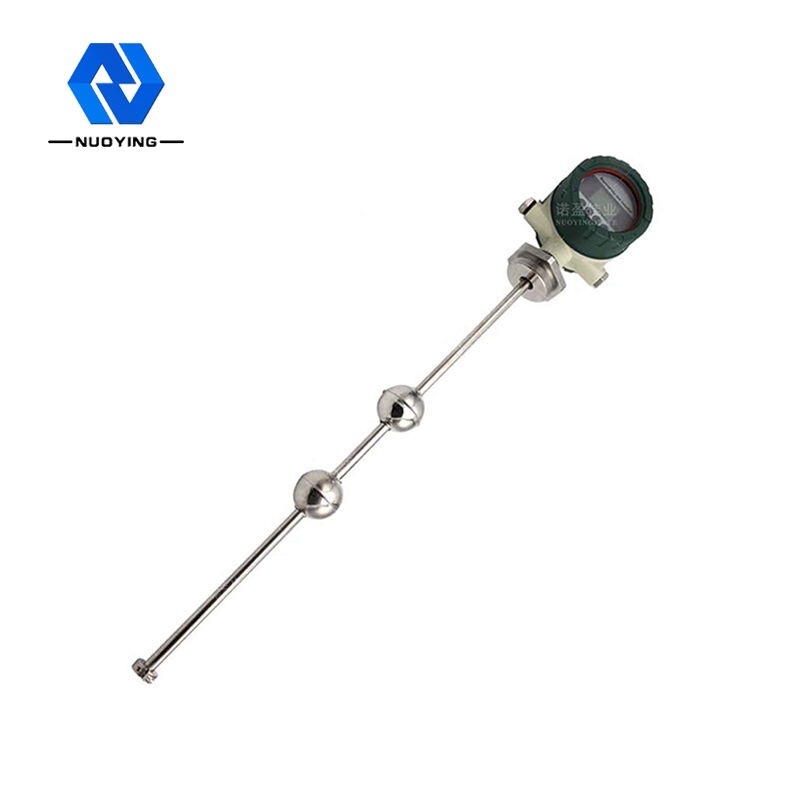

เกจวัดระดับแม่เหล็กที่มีความน่าเชื่อถือสูงสำหรับการวัดของเหลว
หลักการทำงานของ เกจวัดระดับแม่เหล็กที่มีความน่าเชื่อถือสูงสำหรับการวัดของเหลว
เครื่องวัดระดับของเหลว Magnetostrictive ช่องอิเล็กทรอนิกส์ออกเครื่องกำเนิดพัลส์เริ่มต้น ชีพจรเริ่มต้นในการส่งผ่านสายท่อนำคลื่น ทำให้เกิดสนามแม่เหล็กหมุนไปตามทิศทางของสายท่อนำคลื่น เมื่อสนามแม่เหล็กกับลูกบอลลอยตัวของสนามแม่เหล็กถาวรเมื่อพวกมันพบ สนามแม่เหล็ก ผลในการบิดลวดท่อนำคลื่นเพื่อสร้างคลื่นกลความเร็วคงที่ส่งคลื่นกลทั้งสองทิศทาง มาถึงปลายของแท่งคลื่นกลถูกดูดซับโดยแดมเปอร์ กลับไปที่ทิศทางของคลื่นกลอิเล็กทรอนิกส์คลังเก็บอิเล็กทรอนิกส์ถูกติดตั้งในคลังอิเล็กทรอนิกส์สามารถรับสถาบันที่รับรู้ แปลเป็นพัลส์ปัจจุบันที่สอดคล้องกัน สามารถรับสถาบันเพื่อคำนวณความแตกต่างของเวลาระหว่างสองพัลส์ วัดความสูงของระดับของเหลวสามารถวัดได้อย่างแม่นยำ
คุณสมบัติการออกแบบ ของ เกจวัดระดับแม่เหล็กที่มีความน่าเชื่อถือสูงสำหรับการวัดของเหลว
◎ใช้งานได้กว้างกว่า ด้วยโพรบหลายแบบ รูปแบบการเชื่อมต่อกระบวนการที่หลากหลาย วัสดุการผลิตที่หลากหลาย และการออกแบบที่ปรับแต่งได้
◎ ความน่าเชื่อถือสูง: เนื่องจากเกจวัดระดับของเหลวแมกนีโตสทริคทีฟใช้หลักการท่อนำคลื่น จึงไม่มีชิ้นส่วนที่เคลื่อนที่ได้ทางกล ดังนั้นจึงไม่มีแรงเสียดทานและการสึกหรอตัวแปลงทั้งหมดอยู่ในท่อสแตนเลสซึ่งไม่สัมผัสกับสื่อในการวัดเซ็นเซอร์ทำงานได้อย่างน่าเชื่อถือและมีอายุการใช้งานยาวนาน
◎ ความแม่นยำสูง: เนื่องจากเครื่องวัดระดับของเหลวแบบแม่เหล็กทำงานร่วมกับชีพจรของท่อนำคลื่น การกระจัดที่วัดได้จะถูกกำหนดโดยการวัดเวลาของพัลส์เริ่มต้นและชีพจรสิ้นสุด ดังนั้นความแม่นยำในการวัดจึงสูงและความละเอียดดีกว่า 0.01% FS ซึ่ง ยากที่จะบรรลุด้วยเซ็นเซอร์อื่น ๆ
◎ ความปลอดภัยสูง: เครื่องวัดระดับของเหลวแบบแม่เหล็กมีประสิทธิภาพในการป้องกันการระเบิดสูง ความปลอดภัยที่แท้จริงและป้องกันการระเบิด ใช้งานได้อย่างปลอดภัย และเหมาะอย่างยิ่งสำหรับการวัดวัตถุดิบเคมีและของเหลวไวไฟไม่จำเป็นต้องเปิดฝาครอบถังระหว่างการวัดเพื่อหลีกเลี่ยงความไม่มั่นคงของการวัดด้วยตนเอง
◎ เครื่องวัดระดับของเหลวแบบแม่เหล็กติดตั้งง่ายและบำรุงรักษาง่าย: โดยทั่วไปแล้วเครื่องวัดระดับของเหลวแบบแม่เหล็กจะติดตั้งผ่านทางปากท่อที่มีอยู่ที่ด้านบนของถัง เหมาะอย่างยิ่งสำหรับการติดตั้งถังเก็บใต้ดินและถังเก็บที่เปิดใช้งานแล้ว และการทำงานปกติจะไม่ได้รับผลกระทบระหว่างขั้นตอนการติดตั้ง
พารามิเตอร์ทางเทคนิคของเครื่องวัดระดับของเหลว Magnetostrictive
| แอปพลิเคชันทั่วไป | ของเหลว, การวัดส่วนต่อประสาน |
|
รุ่นสินค้า |
NYCZ500 |
|
แบบฟอร์มเสาอากาศ |
สายเคเบิลชนิดขั้ว |
|
วัสดุเสาอากาศ |
304,316 |
| ช่วงการวัด | 0-50 ม. ~ 5000 มม. (สายเคเบิล: 25 ม.) |
| ความแม่นยำในการวัด | ±0.5mm |
| พาวเวอร์ซัพพลาย | 24VDC (สองสายสี่สาย), 220VAC |
|
สัญญาณออก |
4...20mA/ฮาร์ต/RS485/Modbus... |
| ปัจจุบันทำงาน |
4…20mA |
| ลักษณะการบรรทุก | เมื่อกระแสไฟออก ความต้านทานโหลดสูงสุดคือ 600Ω;เมื่อแรงดันเอาต์พุต ความต้านทานโหลดสูงสุดคือ 2mA |
| อุณหภูมิกระบวนการ | -40~+200℃ |
| เวลาตอบสนอง | 0.2~5ms |
| แรงดันในกระบวนการ | -0.1~10.0MPa |
| กระบวนการเชื่อมต่อ | เกลียวสกรู, วงเล็บ, หน้าแปลน(เลือกได้) |
| อัตราส่วนความละเอียด | ±1mm |
| ระดับการป้องกัน | IP65, IP67, IP68 (เลือกได้) |
| เกรดกันระเบิด | Exia II CT6 Ga,Exd II CT6 Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
