รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | การวัดส่วนต่อประสาน | รุ่นสินค้า: | NY CZ500 |
---|---|---|---|
แบบฟอร์มเสาอากาศประเภท: | ร็อด | วัสดุรูปแบบเสาอากาศ: | 304 |
ความแม่นยำในการวัด: | ±0.5 มม. | ความดันในกระบวนการ: | -0.1 ~10.0 MPa |
กระบวนการเชื่อมต่อ: | วงเล็บ | เกรดป้องกันการระเบิด: | Exia II CT 6 |
แสงสูง: | 24VDC Magnetostrictive Liquid Level Meter,จอแสดงผล LCD Magnetostrictive Liquid Level Meter,วงเล็บ Magnetostrictive ระดับ |

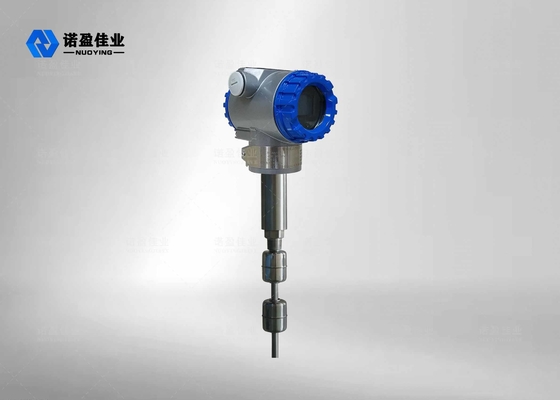

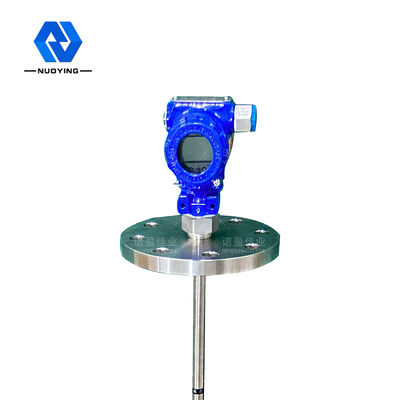

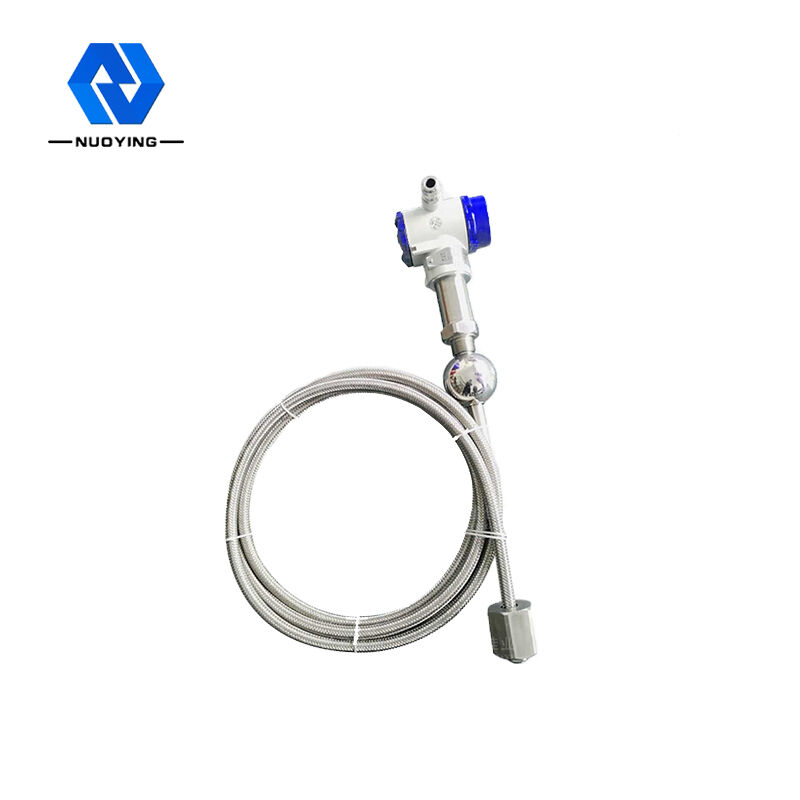

เครื่องวัดระดับของเหลวแบบแม่เหล็ก 24VDC พร้อมจอแสดงผล LCD
หลักการทำงานของเครื่องวัดระดับของเหลวแบบแม่เหล็ก 24VDC พร้อมจอแสดงผล LCD
มาตรวัดระดับของเหลวแม่เหล็กประกอบด้วยสามส่วนหลัก: ตัวส่งอิเล็กทรอนิกส์ ลูกบอลลอย และก้านตรวจจับเมื่อทำงาน ลูกบอลลอยจะลอยขึ้นหรือตกลงกับระดับของเหลวตามท่อร้อยสายลูกบอลลอยน้ำติดตั้งแม่เหล็กถาวรและสร้างสนามแม่เหล็กรอบตัวเครื่องส่งสัญญาณอิเล็กทรอนิกส์จะส่งพัลส์ปัจจุบันเป็นระยะ ซึ่งเรียกว่าพัลส์เริ่มต้น ซึ่งแพร่กระจายไปตามเส้นแม่เหล็กสนามแม่เหล็กจะถูกสร้างขึ้นรอบ ๆ ในระหว่างการเคลื่อนที่ลงช่วงเวลาที่สนามแม่เหล็กทั้งสองมาบรรจบกัน จะเกิดแรงบิดขึ้น ซึ่งทำหน้าที่บนเส้นแม่เหล็กเพื่อสร้างพัลส์กลับชีพจรเคลื่อนที่ขึ้นด้วยความเร็วคงที่และได้รับโดยเครื่องส่งอิเล็กทรอนิกส์การใช้หลักการของเอฟเฟกต์ Weidmann (หลักการทำงานของสนามแม่เหล็ก) และด้วยเทคโนโลยีอิเล็กทรอนิกส์ขั้นสูงที่ทันสมัย ความสูงของระดับของเหลวสามารถวัดได้อย่างแม่นยำโดยการวัดช่วงเวลาระหว่างพัลส์เริ่มต้นและพัลส์ย้อนกลับมาตรวัดระดับของเหลวที่ผลิตด้วยวิธีนี้เป็นผลิตภัณฑ์ที่แม่นยำ เรียบง่าย เสถียร เชื่อถือได้ และครบถ้วนที่สุดในด้านการวัดระดับของเหลวโดยเฉพาะอย่างยิ่งในสภาพแวดล้อมทั่วไป เช่น ช่วงขนาดเล็ก อุณหภูมิปกติ และความดันปกติ มีข้อดีเฉพาะตัวและไม่มีใครเทียบได้กับวิธีการวัดอื่นๆ
คุณสมบัติการออกแบบของเครื่องวัดระดับของเหลวแบบแม่เหล็ก 24VDC พร้อมจอแสดงผล LCD
◎ใช้งานได้กว้างขึ้น ด้วยโพรบหลายแบบ รูปแบบการเชื่อมต่อกระบวนการที่หลากหลาย วัสดุการผลิตที่หลากหลาย และการออกแบบที่ปรับแต่งได้
◎ความน่าเชื่อถือสูง: เนื่องจากเกจวัดระดับของเหลวแบบแม่เหล็กใช้หลักการท่อนำคลื่น จึงไม่มีชิ้นส่วนที่เคลื่อนที่ได้ทางกล ดังนั้นจึงไม่มีแรงเสียดทานและการสึกหรอตัวแปลงทั้งหมดอยู่ในท่อสแตนเลสซึ่งไม่สัมผัสกับสื่อในการวัดเซ็นเซอร์ทำงานได้อย่างน่าเชื่อถือและมีอายุการใช้งานยาวนาน
◎ความแม่นยำสูง: เนื่องจากเครื่องวัดระดับของเหลวแบบแม่เหล็กทำงานร่วมกับชีพจรของท่อนำคลื่น การกระจัดที่วัดได้จะถูกกำหนดโดยการวัดเวลาของพัลส์เริ่มต้นและชีพจรสิ้นสุด ดังนั้นความแม่นยำในการวัดจึงสูงและความละเอียดดีกว่า 0.01% FS ซึ่งก็คือ ยากที่จะบรรลุด้วยเซ็นเซอร์อื่น ๆ
◎ความปลอดภัยสูง: เครื่องวัดระดับของเหลวแบบแม่เหล็กมีประสิทธิภาพในการป้องกันการระเบิดสูง ความปลอดภัยที่แท้จริงและป้องกันการระเบิด ใช้งานได้อย่างปลอดภัย และเหมาะอย่างยิ่งสำหรับการวัดวัตถุดิบเคมีและของเหลวไวไฟไม่จำเป็นต้องเปิดฝาครอบถังระหว่างการวัดเพื่อหลีกเลี่ยงความไม่มั่นคงของการวัดด้วยตนเอง
◎เครื่องวัดระดับของเหลวแบบแม่เหล็กติดตั้งง่ายและบำรุงรักษาง่าย: โดยทั่วไปแล้วเครื่องวัดระดับของเหลวแบบแม่เหล็กจะติดตั้งผ่านทางปากท่อที่มีอยู่ที่ด้านบนของถัง เหมาะอย่างยิ่งสำหรับการติดตั้งถังเก็บใต้ดินและถังเก็บที่เปิดใช้งานแล้ว และการทำงานปกติจะไม่ได้รับผลกระทบระหว่างขั้นตอนการติดตั้ง
พารามิเตอร์ทางเทคนิคของเครื่องวัดระดับของเหลวแบบแม่เหล็ก 24VDC พร้อมจอแสดงผล LCD
แอปพลิเคชันทั่วไป | ของเหลว, การวัดส่วนต่อประสาน |
รุ่นสินค้า |
NYCZ500 |
แบบฟอร์มเสาอากาศ |
สายเคเบิลชนิดขั้ว |
วัสดุเสาอากาศ |
304,316 |
ช่วงการวัด | 0-50 ม. ~ 5000 มม. (สายเคเบิล: 25 ม.) |
ความแม่นยำในการวัด | ±0.5mm |
พาวเวอร์ซัพพลาย | 24VDC (สองสายสี่สาย), 220VAC |
สัญญาณออก |
4...20mA/ฮาร์ต/RS485/Modbus... |
ปัจจุบันทำงาน |
4…20mA |
ลักษณะการบรรทุก | เมื่อกระแสไฟออก ความต้านทานโหลดสูงสุดคือ 600Ω;เมื่อแรงดันเอาต์พุต ความต้านทานโหลดสูงสุดคือ 2mA |
อุณหภูมิกระบวนการ | -40~+200℃ |
เวลาตอบสนอง | 0.2~5ms |
แรงดันในกระบวนการ | -0.1~10.0MPa |
กระบวนการเชื่อมต่อ | เกลียวสกรู, วงเล็บ, หน้าแปลน(เลือกได้) |
อัตราส่วนความละเอียด | ±1mm |
ระดับการป้องกัน | IP65, IP67, IP68 (เลือกได้) |
เกรดกันระเบิด | Exia II CT6 Ga,Exd II CT6 Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
