รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | ของเหลว | รุ่นสินค้า: | NYCZ5 00 |
---|---|---|---|
แบบฟอร์มเสาอากาศประเภท: | ประเภทสายเคเบิล | วัสดุรูปแบบเสาอากาศ: | 304 หรือ 316 |
ความแม่นยำในการวัด: | ± 0.5mm | ความดันในกระบวนการ: | -0.1 ~ 10.0 MPa |
กระบวนการเชื่อมต่อ: | ด้าย (ไม่จำเป็น) | เกรดป้องกันการระเบิด: | Exia II CT6 (อุปกรณ์เสริม) |
แสงสูง: | เครื่องวัดระดับของเหลว Magnetostrictive 20mA,เครื่องวัดระดับ Magnetostrictive 0.5 มม |

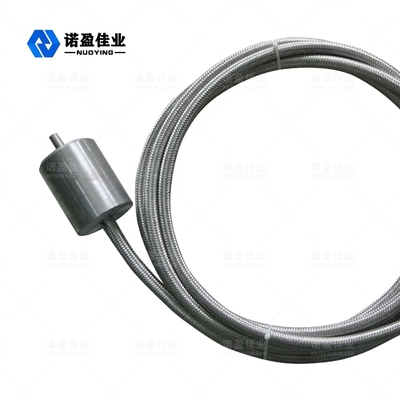

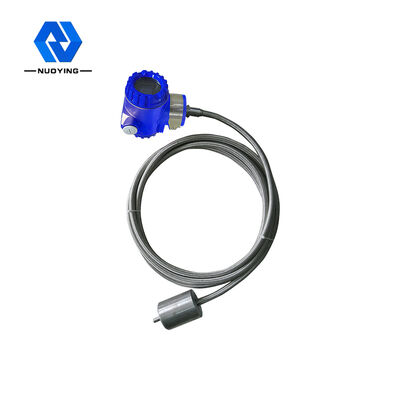

เครื่องวัดระดับของเหลว Magnetostrictive 4-20mA พร้อมความแม่นยำสูง 0.5 มม
หลักการทำงานของเครื่องวัดระดับของเหลว Magnetostrictive 4-20mA พร้อมความแม่นยำสูง 0.5 มม

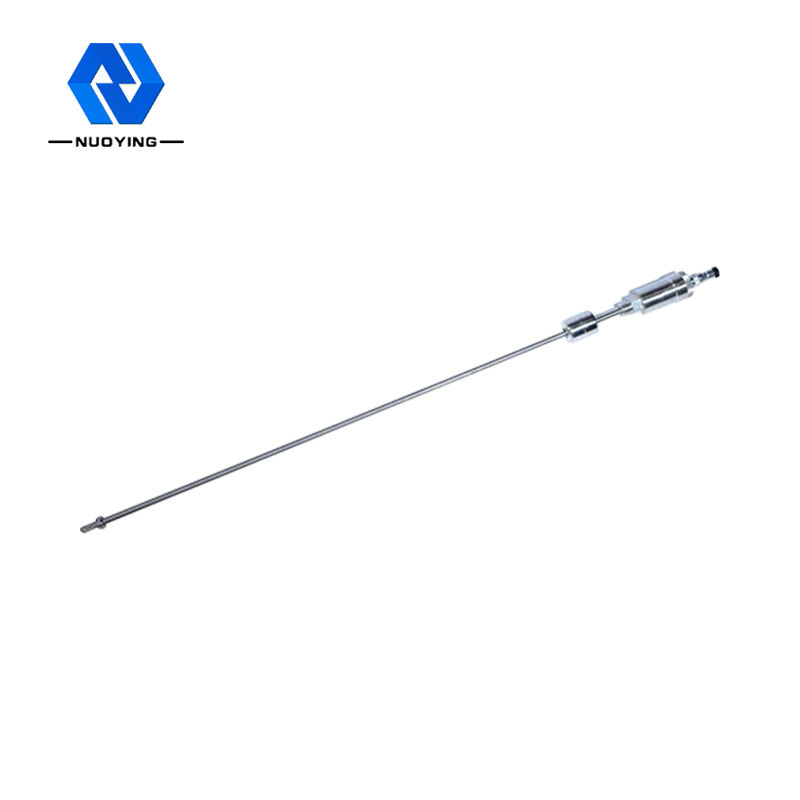

มีทุ่นลอยอยู่นอกแท่งวัดเซ็นเซอร์ของเกจวัดระดับของเหลวแบบแม่เหล็ก ซึ่งสามารถเลื่อนขึ้นและลงตามแท่งวัดเมื่อระดับของเหลวเปลี่ยนแปลงภายในทุ่นมีชุดวงแหวนแม่เหล็กถาวรเมื่อสนามแม่เหล็กของกระแสพัลส์ตรงกับสนามแม่เหล็กของวงแหวนแม่เหล็กที่เกิดจากทุ่น สนามแม่เหล็กรอบ ๆ ทุ่นจะเปลี่ยนไปเพื่อให้ลวดท่อนำคลื่นที่ทำจากวัสดุแม่เหล็กสร้างพัลส์คลื่นบิดที่ตำแหน่งของทุ่นสายท่อนำคลื่นจะถูกส่งกลับและตรวจพบโดยกลไกการตรวจจับโดยการวัดความแตกต่างของเวลาระหว่างกระแสพัลส์และคลื่นบิด ตำแหน่งของทุ่น นั่นคือ ตำแหน่งของพื้นผิวของเหลว สามารถกำหนดได้อย่างถูกต้องข้อได้เปรียบทางเทคนิคของมาตรวัดระดับของเหลวแม่เหล็ก: มาตรวัดระดับของเหลวแม่เหล็กเหมาะสำหรับการวัดระดับของเหลวของระดับของเหลวสะอาดที่มีความต้องการความแม่นยำสูง และความแม่นยำสามารถเข้าถึง 1 มม. และความถูกต้องของผลิตภัณฑ์ล่าสุดสามารถเข้าถึง 0.1 มม. .เกจวัดระดับแม่เหล็กยังสามารถใช้เพื่อวัดส่วนต่อประสานระหว่างของเหลวสองชนิดที่แตกต่างกันการออกแบบป้องกันการระเบิดเหมาะสำหรับโอกาสอันตรายการออกแบบวงจรอิเล็กทรอนิกส์อัจฉริยะสามารถคำนวณปริมาตรได้ส่วนที่เคลื่อนที่ได้เพียงส่วนเดียวคือลูกลอย และการบำรุงรักษาต่ำมาก
คุณสมบัติการออกแบบของเครื่องวัดระดับของเหลว Magnetostrictive 4-20mA พร้อมความแม่นยำสูง 0.5 มม
◎ใช้งานได้กว้างขึ้น ด้วยโพรบหลายแบบ รูปแบบการเชื่อมต่อกระบวนการที่หลากหลาย วัสดุการผลิตที่หลากหลาย และการออกแบบที่ปรับแต่งได้
◎ความน่าเชื่อถือสูง: เนื่องจากเกจวัดระดับของเหลวแบบแม่เหล็กใช้หลักการท่อนำคลื่น จึงไม่มีชิ้นส่วนที่เคลื่อนที่ได้ทางกล ดังนั้นจึงไม่มีแรงเสียดทานและการสึกหรอตัวแปลงทั้งหมดอยู่ในท่อสแตนเลสซึ่งไม่สัมผัสกับสื่อในการวัดเซ็นเซอร์ทำงานได้อย่างน่าเชื่อถือและมีอายุการใช้งานยาวนาน
◎ความแม่นยำสูง: เนื่องจากเครื่องวัดระดับของเหลวแบบแม่เหล็กทำงานร่วมกับชีพจรของท่อนำคลื่น การกระจัดที่วัดได้จะถูกกำหนดโดยการวัดเวลาของพัลส์เริ่มต้นและชีพจรสิ้นสุด ดังนั้นความแม่นยำในการวัดจึงสูงและความละเอียดดีกว่า 0.01% FS ซึ่งก็คือ ยากที่จะบรรลุด้วยเซ็นเซอร์อื่น ๆ
◎ความปลอดภัยสูง: เครื่องวัดระดับของเหลวแบบแม่เหล็กมีประสิทธิภาพในการป้องกันการระเบิดสูง ความปลอดภัยที่แท้จริงและป้องกันการระเบิด ใช้งานได้อย่างปลอดภัย และเหมาะอย่างยิ่งสำหรับการวัดวัตถุดิบเคมีและของเหลวไวไฟไม่จำเป็นต้องเปิดฝาครอบถังระหว่างการวัดเพื่อหลีกเลี่ยงความไม่มั่นคงของการวัดด้วยตนเอง
◎เครื่องวัดระดับของเหลวแบบแม่เหล็กติดตั้งง่ายและบำรุงรักษาง่าย: โดยทั่วไปแล้วเครื่องวัดระดับของเหลวแบบแม่เหล็กจะติดตั้งผ่านทางปากท่อที่มีอยู่ที่ด้านบนของถัง เหมาะอย่างยิ่งสำหรับการติดตั้งถังเก็บใต้ดินและถังเก็บที่เปิดใช้งานแล้ว และการทำงานปกติจะไม่ได้รับผลกระทบระหว่างขั้นตอนการติดตั้ง
พารามิเตอร์ทางเทคนิคของเครื่องวัดระดับของเหลว Magnetostrictive 4-20mA พร้อมความแม่นยำสูง 0.5 มม
แอปพลิเคชันทั่วไป | ของเหลว, การวัดส่วนต่อประสาน |
รุ่นสินค้า |
NYCZ500 |
แบบฟอร์มเสาอากาศ |
สายเคเบิลชนิดขั้ว |
วัสดุเสาอากาศ |
304,316 |
ช่วงการวัด | 0-50 ม. ~ 5000 มม. (สายเคเบิล: 25 ม.) |
ความแม่นยำในการวัด | ±0.5mm |
พาวเวอร์ซัพพลาย | 24VDC (สองสายสี่สาย), 220VAC |
สัญญาณออก |
4...20mA/ฮาร์ต/RS485/Modbus... |
ปัจจุบันทำงาน |
4…20mA |
ลักษณะการบรรทุก | เมื่อกระแสไฟออก ความต้านทานโหลดสูงสุดคือ 600Ω;เมื่อแรงดันเอาต์พุต ความต้านทานโหลดสูงสุดคือ 2mA |
อุณหภูมิกระบวนการ | -40~+200℃ |
เวลาตอบสนอง | 0.2~5ms |
แรงดันในกระบวนการ | -0.1~10.0MPa |
กระบวนการเชื่อมต่อ | เกลียวสกรู, วงเล็บ, หน้าแปลน(เลือกได้) |
อัตราส่วนความละเอียด | ±1mm |
ระดับการป้องกัน | IP65, IP67, IP68 (เลือกได้) |
เกรดกันระเบิด | Exia II CT6 Ga,Exd II CT6 Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
