รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | ของเหลวหรือส่วนต่อประสาน | รุ่นสินค้า: | NY-CZ500 |
|---|---|---|---|
| แบบฟอร์มเสาอากาศประเภท: | ประเภทสายเคเบิลหรือแกน | วัสดุรูปแบบเสาอากาศ: | 304/316 |
| ความแม่นยำในการวัด: | ± 0.5 มม. | ความดันในกระบวนการ: | -0.1 ~ 10.0MPa |
| กระบวนการเชื่อมต่อ: | หน้าแปลน，ด้าย | เกรดป้องกันการระเบิด: | Exia II CT6 (อุปกรณ์เสริม) |
| แสงสูง: | เครื่องวัดระดับ Magnetostrictive ของเหลว 24VDC,เครื่องวัดระดับ Magnetostrictive ของเธรด,เครื่องส่งสัญญาณระดับ Magnetostrictive CZ500 |
||

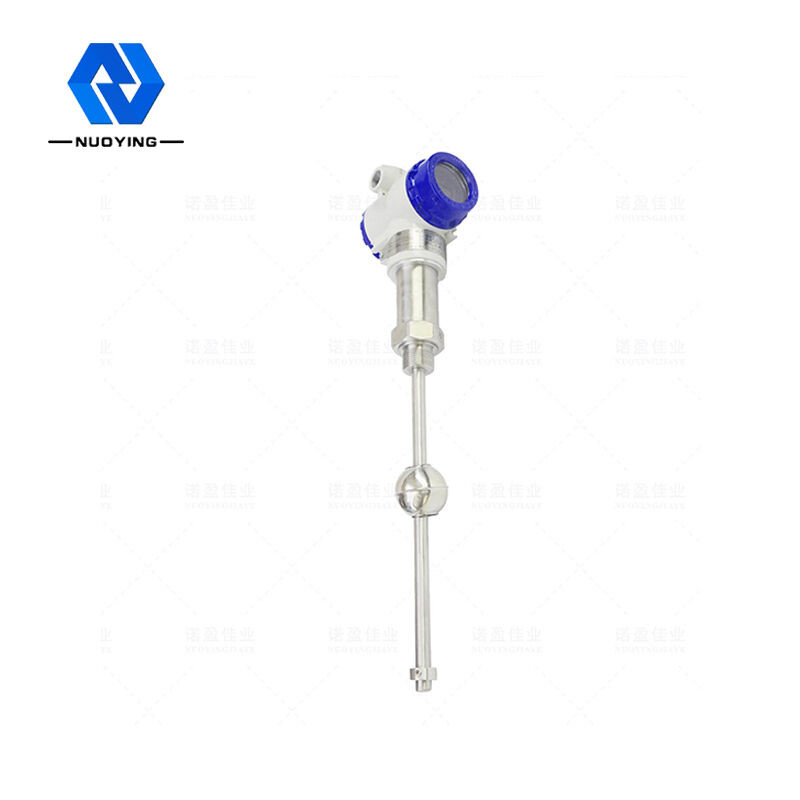

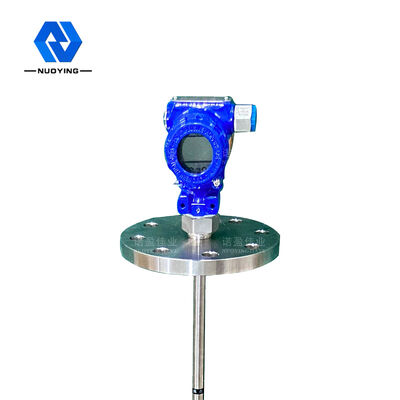

เกจวัดระดับแม่เหล็กสองสาย 24VDC สำหรับการวัดของเหลว
หลักการทำงานของเกจวัดระดับแม่เหล็กสองสาย 24VDC สำหรับการวัดของเหลว
มาตรวัดระดับแมกนีโตสตริกทีฟประกอบด้วยสามส่วน ได้แก่ ก้านตรวจจับ ชุดวงจร และลูกลอยระหว่างการวัด หน่วยวงจรจะสร้างกระแสพัลส์ที่เคลื่อนที่ไปตามเส้นลวดแมกนีโตสตริกทีฟ และสร้างสนามแม่เหล็กรูปวงแหวนมีทุ่นอยู่นอกแท่งตรวจจับ และลูกลอยจะเลื่อนขึ้นและลงตามแท่งตรวจจับพร้อมกับการเปลี่ยนแปลงของระดับของเหลวเนื่องจากมีการติดตั้งชุดแม่เหล็กถาวรไว้ในลูกลอย ลูกลอยจึงสร้างสนามแม่เหล็กในเวลาเดียวกันเมื่อสนามแม่เหล็กปัจจุบันตรงกับสนามแม่เหล็กลอย จะเกิดพัลส์ "twist" หรือ "return"แปลงความแตกต่างของเวลาระหว่างพัลส์ "ย้อนกลับ" และพัลส์ปัจจุบันเป็นสัญญาณพัลส์ เพื่อคำนวณตำแหน่งที่แท้จริงของลูกลอยและวัดระดับของเหลว
คุณสมบัติการออกแบบของ 24VDC เกจวัดระดับแม่เหล็กสองเส้นสำหรับการวัดของเหลว
◎การใช้งานที่กว้างขึ้น ด้วยโพรบหลายรูปแบบ แบบฟอร์มการเชื่อมต่อหลายกระบวนการ วัสดุการผลิตที่หลากหลาย และการออกแบบที่ปรับแต่งได้
◎ความน่าเชื่อถือที่แข็งแกร่ง: เนื่องจากมาตรวัดระดับของเหลวแบบแม่เหล็กเข้มงวดใช้หลักการท่อนำคลื่น จึงไม่มีชิ้นส่วนที่สามารถเคลื่อนย้ายทางกลได้ ดังนั้นจึงไม่มีแรงเสียดทานและการสึกหรอตัวแปลงทั้งหมดอยู่ในท่อเหล็กกล้าไร้สนิม ซึ่งไม่สัมผัสกับสื่อการวัดเซ็นเซอร์ทำงานได้อย่างน่าเชื่อถือและมีอายุการใช้งานยาวนาน
◎ความแม่นยำสูง: เนื่องจากเครื่องวัดระดับของเหลวแบบแมกนีโตสตริกทีฟทำงานร่วมกับพัลส์ท่อนำคลื่น การกระจัดที่วัดได้จะถูกกำหนดโดยการวัดเวลาของพัลส์เริ่มต้นและพัลส์สิ้นสุด ดังนั้นความแม่นยำในการวัดจึงสูงและความละเอียดจะดีกว่า 0.01% FS ซึ่งก็คือ ทำได้ยากด้วยเซนเซอร์อื่นๆ
◎ความปลอดภัยสูง: เครื่องวัดระดับของเหลวแบบแมกนีโตสตริกทีฟมีประสิทธิภาพการป้องกันการระเบิดสูง ความปลอดภัยภายในและการป้องกันการระเบิด การใช้งานที่ปลอดภัย และเหมาะอย่างยิ่งสำหรับการตรวจวัดวัตถุดิบทางเคมีและของเหลวไวไฟไม่จำเป็นต้องเปิดฝาถังระหว่างการวัดเพื่อหลีกเลี่ยงความไม่ปลอดภัยของการวัดด้วยตนเอง
◎เครื่องวัดระดับของเหลวแบบแมกนีโตสตริกทีฟติดตั้งง่ายและบำรุงรักษาง่าย: โดยทั่วไปแล้ว มิเตอร์วัดระดับของเหลวแบบแมกนีโตสตริกทีฟจะติดตั้งผ่านปากท่อที่มีอยู่ด้านบนถัง เหมาะอย่างยิ่งสำหรับการติดตั้งถังเก็บใต้ดินและถังเก็บที่เปิดใช้งานแล้ว และการทำงานปกติจะไม่ได้รับผลกระทบในระหว่างขั้นตอนการติดตั้ง
พารามิเตอร์ทางเทคนิคของเครื่องวัดระดับของเหลวแบบแมกนีโตสตริกทีฟ 4-20mA ที่มีความแม่นยำสูง 0.5 มม
| แอปพลิเคชันทั่วไป | ของเหลว, การวัดส่วนต่อประสาน |
|
รูปแบบผลิตภัณฑ์ |
NYCZ500 |
|
แบบฟอร์มเสาอากาศ |
สายเคเบิลชนิดหัวเสา |
|
วัสดุเสาอากาศ |
304,316 |
| ช่วงการวัด | 0-50m ~ 5000mm (สายเคเบิล: 25m) |
| ความแม่นยำในการวัด | ±0.5มม |
| พาวเวอร์ซัพพลาย | 24VDC(สองเส้น สี่เส้น) 220VAC |
|
สัญญาณออก |
4...20mA/HART/RS485/Modbus... |
| ปัจจุบันทำงาน |
4…20mA |
| ลักษณะโหลด | เมื่อกระแสออก ความต้านทานโหลดสูงสุดคือ 600Ω;เมื่อแรงดันออก ความต้านทานโหลดสูงสุดคือ 2mA |
| อุณหภูมิของกระบวนการ | -40~+200℃ |
| เวลาตอบสนอง | 0.2~5ms |
| ความดันของกระบวนการ | -0.1~10.0MPa |
| การเชื่อมต่อกระบวนการ | เกลียว, ตัวยึด, หน้าแปลน (เลือกได้) |
| อัตราส่วนความละเอียด | ±1มม |
| ระดับการป้องกัน | IP65,IP67,IP68(เลือกได้) |
| เกรดป้องกันการระเบิด | Exia II CT6 Ga,Exd II CT6 Gb(ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งได้ตามความต้องการเฉพาะของผู้ใช้
