รายละเอียดสินค้า:
|
| ช่วงการวัด: | 0 ~ 20m (รวม) | ความดันในกระบวนการ: | -0.1~0.1MPa |
|---|---|---|---|
| กระบวนการเชื่อมต่อ: | หน้าแปลน | สัญญาณเอาท์พุต: | 4...20 mA |
| โหมดการแสดงผล: | ระดับของเหลว (ความสูงของอากาศ) | ตั้งค่าเอาต์พุต: | การตั้งค่าขีดจำกัดบนและล่าง |
| ระดับการป้องกัน: | IP65、IP67、IP68(อุปกรณ์เสริม) | เกรดป้องกันการระเบิด: | Exia II CT6 กา |
| แสงสูง: | เซ็นเซอร์ระดับอัลตราโซนิกแบบแปลน,เครื่องวัดระดับอัลตราโซนิกกำลังส่งขนาดใหญ่ |
||

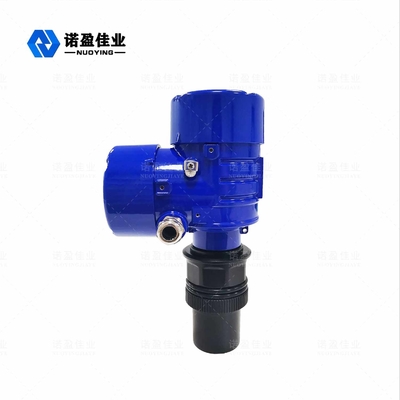

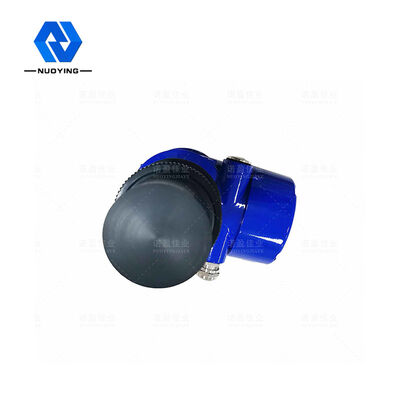

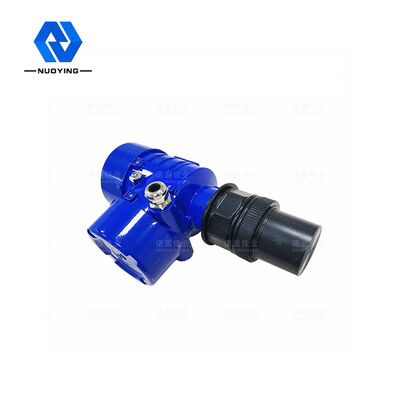

เกจวัดระดับอัลตราโซนิกแบบแปลนพร้อมกำลังส่งขนาดใหญ่
หลักการทำงานของเกจวัดระดับอัลตราโซนิกแบบแปลนพร้อมกำลังส่งขนาดใหญ่
มีการติดตั้งมาตรวัดระดับอัลตราโซนิกที่ด้านบนของภาชนะภายใต้การควบคุมของหน่วยอิเล็กทรอนิกส์ หัววัดจะปล่อยลำแสงพัลส์อัลตราโซนิกไปยังวัตถุที่จะวัดคลื่นเสียงสะท้อนโดยพื้นผิวของวัตถุ และเสียงสะท้อนบางส่วนจะได้รับโดยหัววัดและแปลงเป็นสัญญาณไฟฟ้าความแตกต่างของเวลาในการรับใหม่และความเร็วของเสียงที่ทราบจะถูกนำมาใช้เพื่อกำหนดการเปลี่ยนแปลงของระดับวัสดุสัญญาณไมโครเวฟถูกประมวลผลโดยอุปกรณ์อิเล็กทรอนิกส์และในที่สุดก็แปลงเป็นสัญญาณไฟฟ้าที่เกี่ยวข้องกับระดับวัสดุ

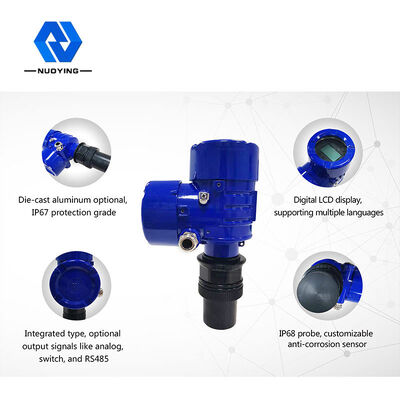

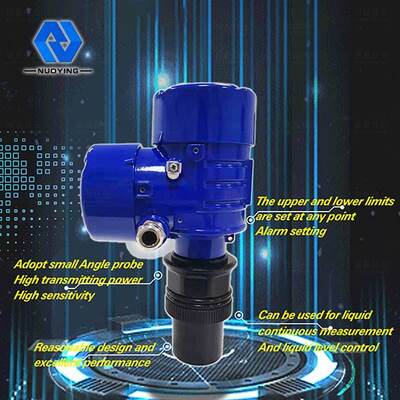

คุณสมบัติการออกแบบของเกจวัดระดับอัลตราโซนิกแบบแปลนพร้อมกำลังส่งขนาดใหญ่
◎ ใช้หัววัดมุมขนาดเล็กสำหรับคลื่นอัลตราโซนิกที่มีกำลังส่งขนาดใหญ่และมีความไวสูง
◎ การตั้งค่าขีดจำกัดบนและล่างและการตั้งค่าการเตือน ณ จุดใดก็ได้ สามารถใช้สำหรับการวัดของเหลวอย่างต่อเนื่องและการควบคุมระดับของเหลว
◎การออกแบบที่เหมาะสม, ประสิทธิภาพที่ยอดเยี่ยม, โครงสร้างที่เรียบง่าย, การติดตั้งที่สะดวก, ฯลฯ
พารามิเตอร์ทางเทคนิคของเกจวัดระดับอัลตราโซนิกแบบแปลนพร้อมกำลังส่งขนาดใหญ่

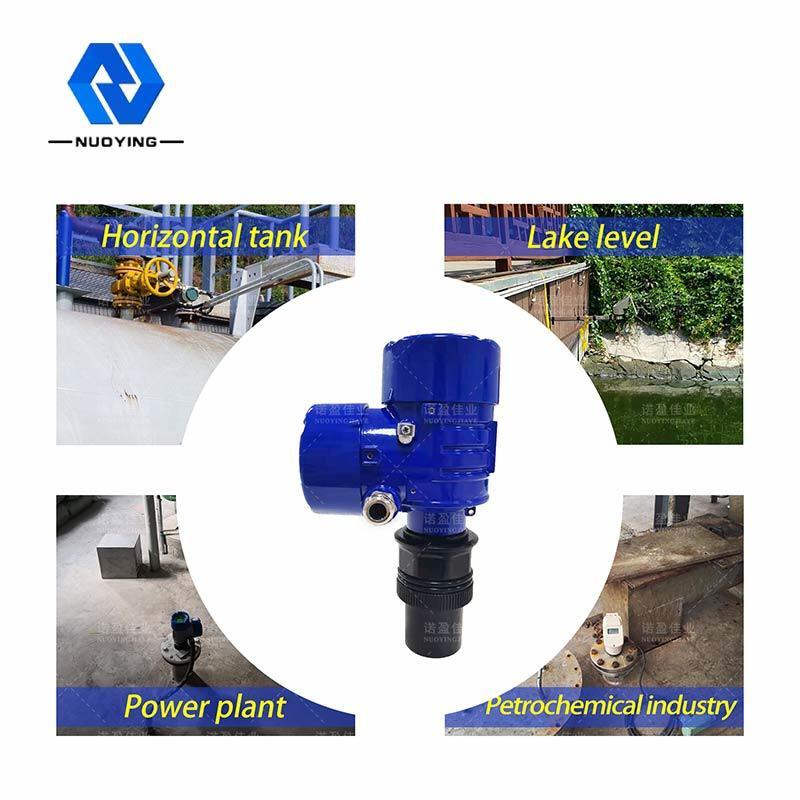

| ตู่แอปพลิเคชัน ypical | ของเหลว (ไม่กวน โฟม ระเหย ฯลฯ) |
| รุ่นสินค้า | NYCSUL-502 |
| ประเภทโพรบ |
บูรณาการแบ่ง |
| วัสดุเสาอากาศ | PP, PVC, 304 |
| ช่วงการวัด | 0 ~ 20M (รวม), 0 ~ 40m (แยกกัน), |
| ความแม่นยำในการวัด | <0.25% (พิสัย < 20 ม.), <0.5% (พิสัย > 20 ม.) |
| อุณหภูมิกระบวนการ | 3M, 20M |
| ความแม่นยำในการวัด | 0.05% ~ 0.1% F. S |
| อุณหภูมิกระบวนการ | -20~ +70C |
| แรงดันในกระบวนการ | -0.1 ~ 0.1 MPa, (ความกดอากาศ) |
| อินเทอร์เฟซไฟฟ้า | M20×1.5,½"NPT |
| ระดับการป้องกัน | IP65, IP67, IP68 (อุปกรณ์เสริม) |
| กระบวนการเชื่อมต่อ | หน้าแปลน |

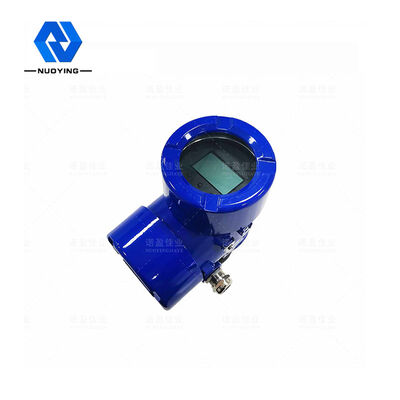

| โหมดการแสดงผล | ระดับของเหลว ระยะทาง (ความสูงของอากาศ ) |
| ตั้งค่าเอาต์พุต | การตั้งค่าขีดจำกัดบน การตั้งค่าขีดจำกัดล่าง |
| สัญญาณเอาท์พุต | 4... 20mA/ HART/ RS485/Modbus... |
| เกรดป้องกัน | IP65, IP67, IP68 (อุปกรณ์เสริม) |
| เกรดกันระเบิด | Exia II CT6 Ga, Exd II CT6 Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
