รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | ของเหลว (ไม่มีการกวน) | รุ่นสินค้า: | NYCSUL-503 |
|---|---|---|---|
| ประเภทโพรบ: | ตัวเครื่อง, ตัวแยก, ป้องกันการระเบิด, ป้องกันการกัดกร่อน, ป้องกันการกัดกร่อน | วัสดุรูปแบบเสาอากาศ: | PP, PVC, PTFE |
| ความแม่นยำในการวัด: | <0.25% (ช่วง <20 ม.), | ความดันในกระบวนการ: | -0.1 ~=0.1 MPa (ความกดอากาศ) |
| กระบวนการเชื่อมต่อ: | หน้าแปลน | เกรดป้องกันการระเบิด: | Exia II CT6 Ga, Exd II CT6 Gb (ดูใบรับรอง) |
| แสงสูง: | มาตรวัดระดับอัลตราโซนิก PTFE,การตั้งค่าสัญญาณเตือนเซ็นเซอร์ระดับอัลตราโซนิก,เครื่องส่งสัญญาณระดับอัลตราโซนิกหน้าแปลน |
||

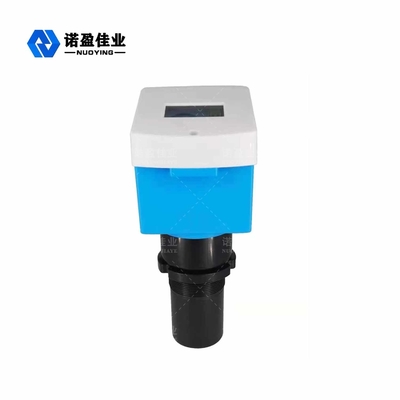

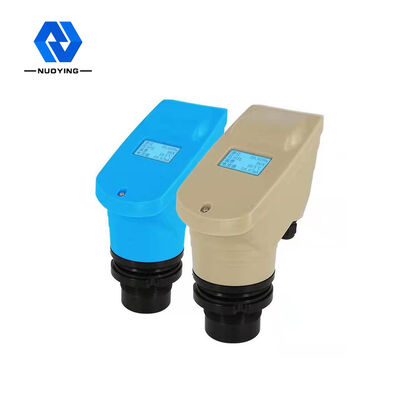

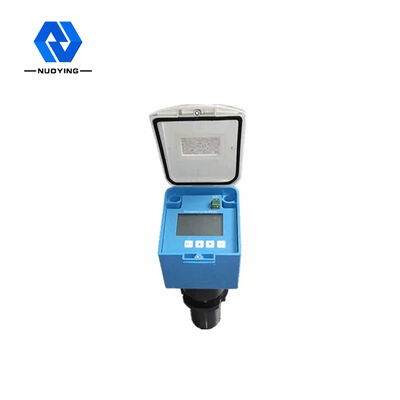

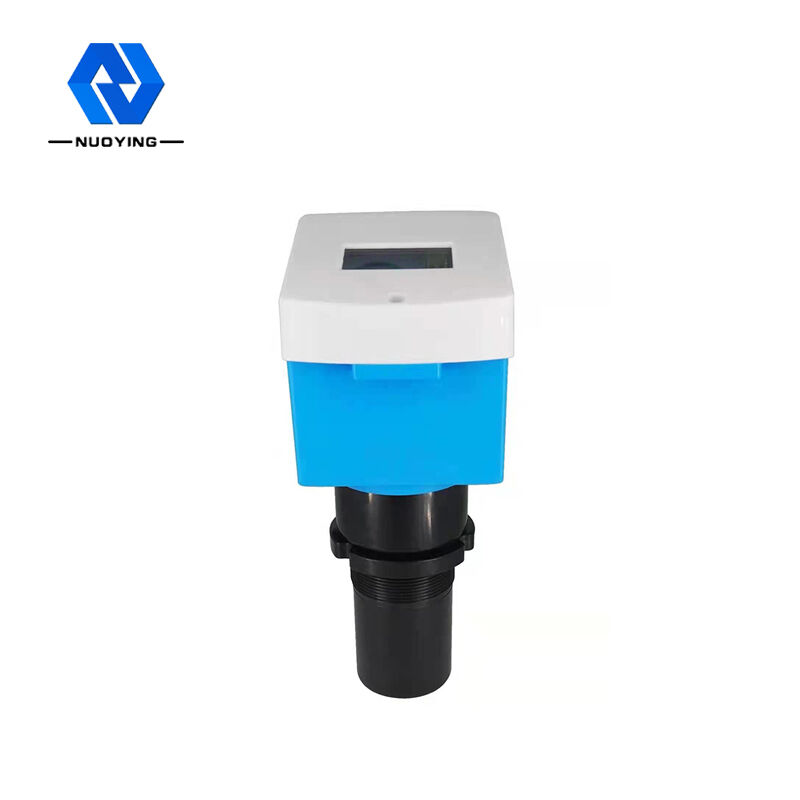

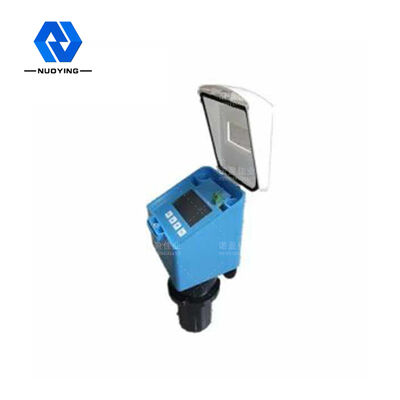

ความไวสูง NYCSUL การตั้งค่าการเตือนระดับอัลตราโซนิกที่จุดใดก็ได้
หลักการทำงานของความไวสูง NYCSUL การตั้งค่าการเตือนระดับอัลตราโซนิกที่จุดใดก็ได้
หลักการทำงานของเกจวัดระดับอัลตราโซนิกคือทรานสดิวเซอร์อัลตราโซนิก (โพรบ) จะส่งคลื่นเสียงพัลซิ่งความถี่สูงออกมาเมื่อพบพื้นผิวของวัสดุที่วัดได้ (วัสดุ) และสะท้อนและพับกลับทรานสดิวเซอร์รับคลื่นสะท้อนสะท้อนและแปลงเป็นสัญญาณไฟฟ้าเวลาการแพร่กระจายของคลื่นเสียง เป็นสัดส่วนกับระยะห่างจากคลื่นเสียงกับพื้นผิวของวัตถุความสัมพันธ์ระหว่างระยะการส่งคลื่นเสียง S ความเร็วเสียง C และเวลาส่งสัญญาณเสียง T สามารถแสดงได้โดยสูตร: S=C×T/2
เนื่องจากพัลส์อัลตราโซนิกที่ส่งมีความกว้างที่แน่นอน คลื่นที่สะท้อนกลับในพื้นที่เล็ก ๆ ใกล้กับทรานสดิวเซอร์จะทับซ้อนกับคลื่นที่ส่งซึ่งไม่สามารถระบุได้และไม่สามารถวัดค่าระยะทางได้บริเวณนี้เรียกว่าเดดโซนของการวัดขนาดของโซนตาบอดนั้นสัมพันธ์กับรุ่นของเครื่องวัดระดับอัลตราโซนิก
ส่วนโพรบจะปล่อยคลื่นอัลตราโซนิก คลื่นอัลตราโซนิกจะสะท้อนออกมาเมื่อพบตัวกลางที่มีความหนาแน่นแตกต่างกันมากจากอากาศ และส่วนโพรบรับคลื่นสะท้อนกลับระยะห่างจากโพรบไปยังพื้นผิวของเหลว (วัตถุ) เป็นสัดส่วนกับเวลาที่ผ่านโดยคลื่นอัลตราโซนิก: ระยะทาง [ม.] = เวลา x ความเร็วของเสียง/2 [ม.]
คุณสมบัติการออกแบบของความไวสูง NYCSUL การตั้งค่าการเตือนระดับอัลตราโซนิกที่จุดใดก็ได้
◎การออกแบบที่เหมาะสม, ประสิทธิภาพที่ยอดเยี่ยม, โครงสร้างที่เรียบง่าย, การติดตั้งที่สะดวก, ฯลฯ
◎ ใช้หัววัดมุมขนาดเล็กสำหรับคลื่นอัลตราโซนิกที่มีกำลังส่งขนาดใหญ่และมีความไวสูง
◎ การตั้งค่าขีดจำกัดบนและล่างและการตั้งค่าการเตือน ณ จุดใดก็ได้ สามารถใช้สำหรับการวัดของเหลวอย่างต่อเนื่องและการควบคุมระดับของเหลว
พารามิเตอร์ทางเทคนิคของความไวสูง NYCSUL การตั้งค่าการเตือนระดับอัลตราโซนิกที่จุดใดก็ได้
| ตู่แอปพลิเคชัน ypical | ของเหลว (ไม่กวน โฟม ระเหย ฯลฯ) |
| รุ่นสินค้า | Nycsul-501, NYCSUL-502, NYCSUL-503 |
| ประเภทโพรบ | ตัวเครื่อง, ตัวเครื่องแยก, ป้องกันการระเบิด, ป้องกันการกัดกร่อน, ป้องกันการกัดกร่อนและป้องกันการระเบิด |
| วัสดุเสาอากาศ | PP, PVC, PTFE, 304 |
| ช่วงการวัด | 0 ~ 20M (รวม), 0 ~ 40m (แยก), |
| ความแม่นยำในการวัด | <0.25% (พิสัย <20 ม.), <0.5% (พิสัย >20 ม.) |
| อุณหภูมิกระบวนการ | 3M, 20M (บ่อลึกวัดได้หลายร้อยเมตรซึ่งปรับแต่งได้เช่นกัน) |
| ความแม่นยำในการวัด | 0.05% ~ 0.1% F. S |
| อุณหภูมิกระบวนการ | -20~+70C |
| แรงดันในกระบวนการ | -0.1 ~=0.1 MPa, (ความกดอากาศ) |
| อินเทอร์เฟซไฟฟ้า | M20×1.5,½"NPT |
| ระดับการป้องกัน | IP65, IP67, IP68 (อุปกรณ์เสริม) |
| กระบวนการเชื่อมต่อ | กระบวนการเชื่อมต่อ |
| โหมดการแสดงผล | ระดับของเหลว ระยะทาง (ความสูงของอากาศ) |
| ตั้งค่าเอาต์พุต | การตั้งค่าขีดจำกัดบน การตั้งค่าขีดจำกัดล่าง |
| สัญญาณเอาท์พุต | 4... 20mA/ HART/ RS485/Modbus... |
| เกรดป้องกัน | IP65, IP67, IP68 (อุปกรณ์เสริม) |
| เกรดกันระเบิด | Exia II CT6 Ga, Exd II CT6 Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
