รายละเอียดสินค้า:
|
| ช่วงการทำงานของกำลังไฟฟ้า: | 24 VDC | อุณหภูมิกระบวนการโพรบ: | -40°C~150°C |
|---|---|---|---|
| ความเสถียร: | ไม่มีกิจกรรม ไม่มีชิ้นส่วนที่สวมใส่ง่าย | ระดับการป้องกัน: | IP67 |
| กระบวนการเชื่อมต่อ: | หน้าแปลน (ไม่จำเป็น) | เกรดป้องกันการระเบิด: | Exia II CT6 Ga (อุปกรณ์เสริม) |
| สัญญาณเอาท์พุต: | 4…20mA /HART/RS485/ Modbus. | ความดันในกระบวนการ: | -0.1 ~ 2.5MPa |
| แสงสูง: | เครื่องส่งสัญญาณ RF Admittance Level ของวงจร,สวิตช์ระดับ Admittance RF ของเหลวที่มีฤทธิ์กัดกร่อน,IP67 Admittance Type RF Transmitter |
||

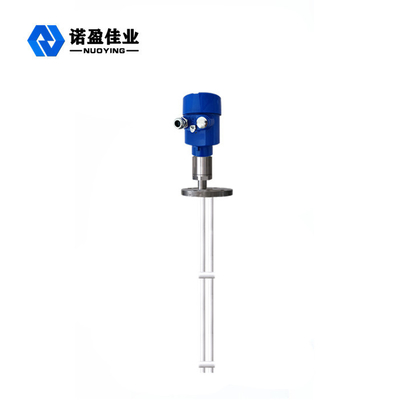

การออกแบบวงจรที่ไม่ซ้ำใครเครื่องส่งสัญญาณระดับการอนุญาต RF สำหรับของเหลวที่มีฤทธิ์กัดกร่อนสูง
หลักการทำงานของการออกแบบวงจรที่ไม่ซ้ำใครเครื่องส่งสัญญาณระดับการอนุญาต RF สำหรับของเหลวที่มีฤทธิ์กัดกร่อนสูง
เครื่องวัดระดับวัสดุใช้เทคโนโลยีความถี่สูงเพื่อสร้างสัญญาณความถี่วิทยุพลังงานต่ำบนโพรบจากวงจรอิเล็กทรอนิกส์หัววัดทำหน้าที่เป็นองค์ประกอบที่ละเอียดอ่อนและป้อนกลับการเปลี่ยนแปลงสัญญาณที่เกิดจากค่าคงที่ไดอิเล็กตริกของระดับวัสดุไปยังวงจรอิเล็กทรอนิกส์การเปลี่ยนแปลงเหล่านี้รวมถึงความจุและการเปลี่ยนแปลงของสื่อนำ ดังนั้นรีแอกแตนซ์ (สัญญาณของการเปลี่ยนแปลงที่ครอบคลุมของรีแอกแตนซ์ของตัวเก็บประจุและอิมพีแดนซ์) จะถูกประมวลผลในวงจรอิเล็กทรอนิกส์การเปลี่ยนแปลงของรีแอกแตนซ์ทำให้เฟสของสัญญาณความถี่สูงบนเสาเปลี่ยนไปดังนั้นความแตกต่างของเฟสระหว่างสัญญาณความถี่สูงบนเสาและสัญญาณอ้างอิงในวงจรอิเล็กทรอนิกส์จึงเปลี่ยนไปด้วยหลังจากประมวลผลการเปลี่ยนแปลงแล้ว วงจรเอาท์พุตของไดรฟ์จะส่งสัญญาณเตือนเพื่อตรวจจับว่ามีวัสดุอยู่ในไซโลหรือไม่
คุณสมบัติการออกแบบของเครื่องส่งสัญญาณระดับการอนุญาต RF การออกแบบวงจรที่ไม่ซ้ำใครสำหรับของเหลวที่มีฤทธิ์กัดกร่อนสูง
◎ ป้องกันการแขวน: การออกแบบวงจรป้องกันการขับขี่ที่ไม่เหมือนใครช่วยเพิ่มความสามารถในการป้องกันการแขวน
◎ ช่วงแหล่งจ่ายไฟ: ช่วงการทำงานของแหล่งจ่ายไฟ: 13 ~ 35vdc
◎ อุณหภูมิกระบวนการโพรบ: - 100 ℃ ~ 800 ℃
◎ไม่มีการวัดโซนตาย สามารถนำไปใช้กับการวัดระดับวัสดุที่หลากหลายมากกว่า 10 เซนติเมตรหรือแม้กระทั่งหลายเซนติเมตร
◎ช่วงการวัดสูงสุดสามารถเข้าถึงร้อยเมตรหรือหลายร้อยเมตร
◎การวัดส่วนต่อประสานวัสดุที่มีความหนืดเป็นข้อได้เปรียบที่ยอดเยี่ยมของเครื่องมือนี้
◎เอาต์พุตที่เสถียรและเชื่อถือได้ ทนทานต่อเถ้าลอย วัสดุที่ตกลงมา ไอน้ำ การตกผลึก และขี้ผึ้ง
◎ไม่มีการเคลื่อนไหว ไม่มีชิ้นส่วนใดที่สวมใส่ง่าย ไม่ต้องทำความสะอาด บำรุงรักษา และแก้ไขจุดบกพร่องเป็นประจำ
พารามิเตอร์ทางเทคนิคของเครื่องส่งสัญญาณระดับการอนุญาต RF การออกแบบวงจรที่ไม่ซ้ำใครสำหรับของเหลวที่มีฤทธิ์กัดกร่อนสูง
| แอปพลิเคชันทั่วไป | ของเหลว (การกัดกร่อน, การนำไฟฟ้า, ค่าคงที่ไดอิเล็กตริกต่ำ, การกวน, ส่วนต่อประสาน, การคายน้ำด้วยไฟฟ้า, ความหนืด, หลุมลึก, ช่วงขนาดใหญ่พิเศษและโอกาสอื่น ๆ ) |
| ฝุ่น (การนำไฟฟ้า ผงฉนวน ฯลฯ) | |
| ของแข็ง (การนำไฟฟ้า ความเป็นฉนวน ของแข็งที่เป็นฉนวนอุณหภูมิสูงพิเศษ ฯลฯ) | |
|
รูปแบบผลิตภัณฑ์
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
แบบฟอร์มเสาอากาศ
|
สายอ่อน, สายอ่อนหุ้มฉนวน, สายอ่อนไม่หุ้มฉนวน, แท่งแข็ง, แท่งแข็งหุ้มฉนวน, แท่งแข็งหุ้มฉนวนที่ปลายทั้งสอง, แท่งแข็งทรงกระบอก |
| วัสดุเสาอากาศ | PTFE,304,316 |
| ช่วงการวัด | 3m, 20m (บ่อลึกสามารถวัดได้หลายร้อยเมตรและปรับแต่งได้) |
| ความยาวคลื่น | 635-650มม |
| ความแม่นยำในการวัด | 0.05%~0.1%FS |
| แหล่งจ่ายไฟ | 24V |
|
สัญญาณออก |
4...20mA/HART/ RS485/Modbus…. |
| อุณหภูมิของกระบวนการ | -40~+130℃, -100~+200℃, -40~+260℃, -50~+500℃ |
| ความดันของกระบวนการ |
-0.1~1.6MPa,-0.1~4.0MPa, -0.1~6.3MPa |
| การเชื่อมต่อกระบวนการ | เกลียว, หน้าแปลน (เลือกได้) |
| อินเตอร์เฟสไฟฟ้า | M20*1.5,½″NPT |
| ระดับการป้องกัน | IP65,IP67,IP68(เลือกได้) |
| เกรดป้องกันการระเบิด | Exia II CT6 Ga,Exd II CT6 Gb(ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งได้ตามความต้องการเฉพาะของผู้ใช้
