รายละเอียดสินค้า:
|
| วัสดุเสาอากาศ: | ไฟเบอร์,304+PTFE | ช่วงการวัด: | 0.08-150m |
|---|---|---|---|
| ความแม่นยำในการวัด: | 0.05%-0.1% F.S | แรงดันไฟฟ้า: | 24VDC,220VAC |
| สัญญาณเอาท์พุต: | 4...20mA/HART/RS485/Modbus... | อุณหภูมิกระบวนการ: | -40~+130℃,-40~+260℃(≥260℃ สามารถปรับแต่งได้) |
| ความดันในกระบวนการ: | -0.1~2.0MPa | ระดับการป้องกัน: | IP65, IP67, IP68 (อุปกรณ์เสริม) |
| แสงสูง: | เครื่องวัดระดับเรดาร์ 80G,เครื่องวัดระดับเรดาร์ระยะไกลการดีบัก,เครื่องส่งสัญญาณระดับเรดาร์ 150m |
||

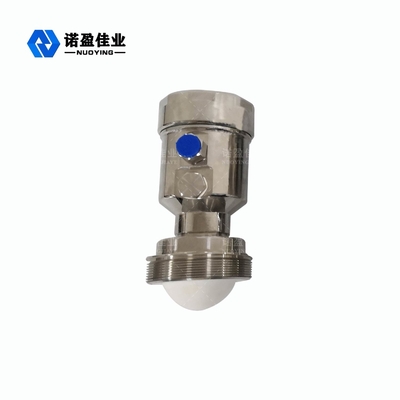

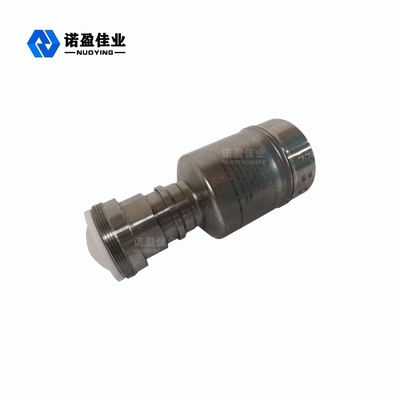

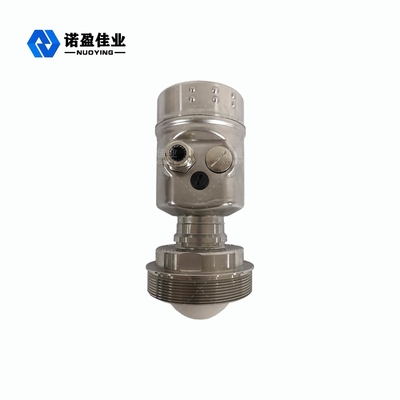

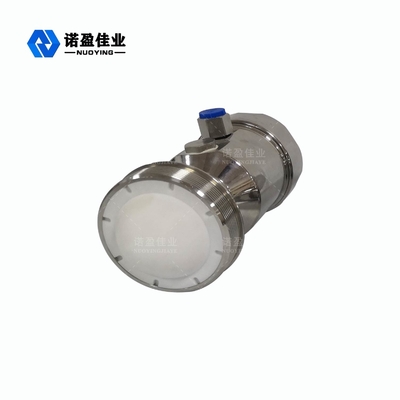

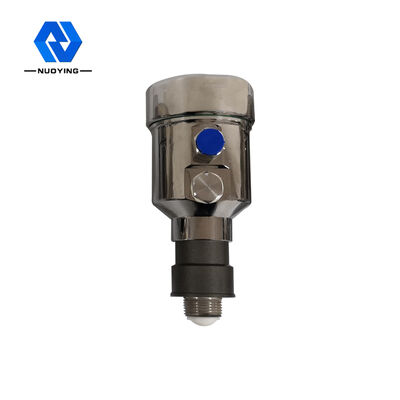

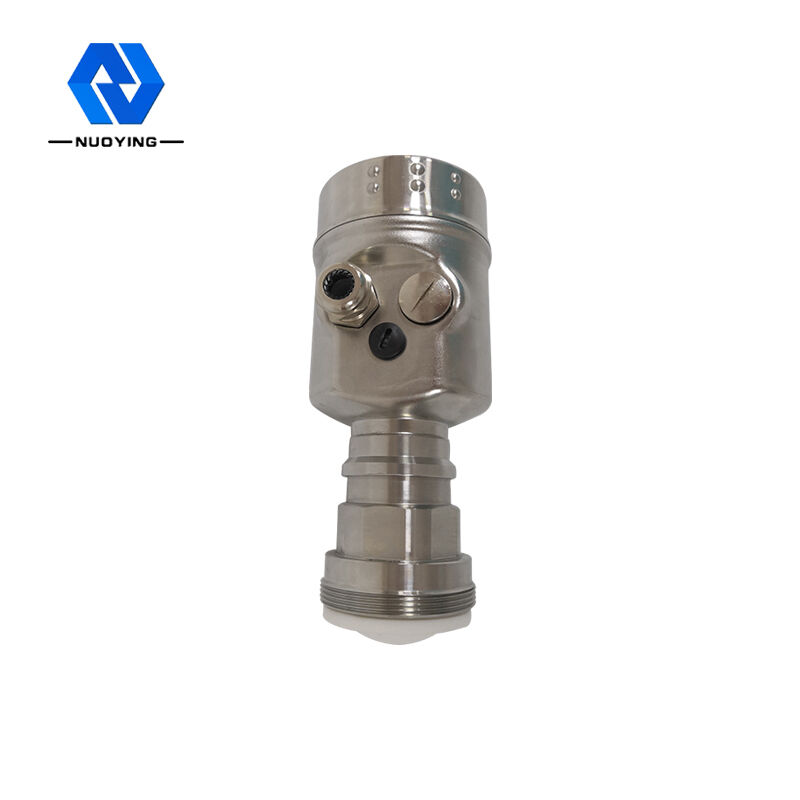

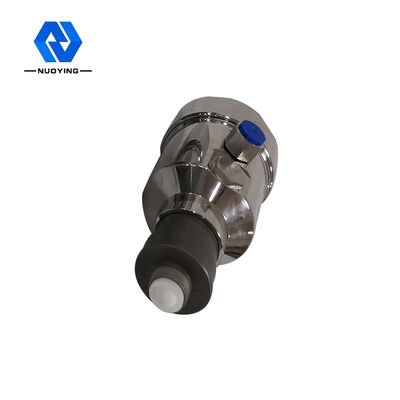

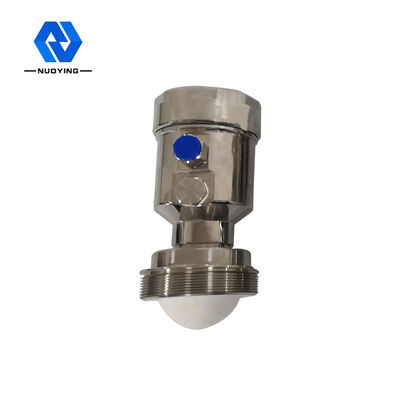

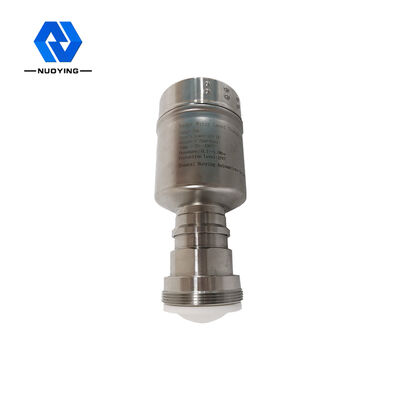

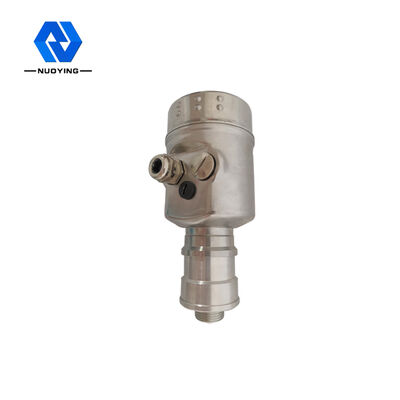

NYRD900 80G เครื่องวัดระดับเรดาร์ความแม่นยำสูงรองรับการดีบักระยะไกล
เครื่องวัดระดับเรดาร์วัดความแม่นยำสูง 80G รองรับการดีบักระยะไกลหลักการทำงาน
ผลิตภัณฑ์เรดาร์ FMCW NYRD900 (หรือที่เรียกว่าเรดาร์คลื่นมิลลิเมตร) เนื่องจากการใช้คลื่นความถี่มิลลิเมตรที่มีความถี่สูงกว่าเรดาร์ Ku-band จึงสามารถใช้ในการตรวจจับเป้าหมายระยะไกล สภาพแวดล้อมที่มีควันรุนแรง และปราศจากฝุ่น , การถ่ายภาพทางไกล, การถ่ายภาพหลายสเปกตรัมและด้านอื่น ๆการใช้งานที่สำคัญและสามารถตรวจจับเป้าหมายที่เล็กกว่าเรดาร์ไมโครเวฟและบรรลุตำแหน่งที่แม่นยำยิ่งขึ้นด้วยความละเอียดที่สูงขึ้นและการรักษาความลับที่แข็งแกร่งยิ่งขึ้น
เครื่องวัดระดับเรดาร์วัดความแม่นยำสูง 80G รองรับการดีบักระยะไกลคุณสมบัติการออกแบบ
1. ประสิทธิภาพชั่วคราวที่ดี: ขึ้นอยู่กับชิป RF คลื่นมิลลิเมตร CMOS ที่พัฒนาขึ้นเอง เพื่อให้ได้โครงสร้าง RF ที่กะทัดรัดยิ่งขึ้น อัตราส่วนสัญญาณรบกวนที่สูงขึ้น
2.แบนด์วิดธ์การทำงาน 5GHz ทำให้ผลิตภัณฑ์มีอัตราส่วนความละเอียดในการวัดและความแม่นยำในการวัดที่สูงขึ้น
3. ความสอดคล้องกัน: การสร้างกระแสช็อกไดโพลที่ขับเคลื่อนด้วยกระแสที่สอดคล้องกันหรือผลกระทบความถี่ดิฟเฟอเรนเชียลที่ไม่เชิงเส้นของการสร้างพัลส์เลเซอร์ที่สอดคล้องกัน
4. พลังงานต่ำ: พลังงานโฟตอนคลื่นมิลลิเมตรมีโวลต์เพียงไม่กี่มิลลิอิเล็กตรอนโวลต์จะไม่มีการแตกตัวเป็นไอออนของรังสีเอกซ์และการทำลายของสารที่จะตรวจพบดังนั้นจึงไม่ง่ายที่จะทำลายสารที่จะตรวจพบ
5.การเจาะที่แข็งแกร่ง: การเจาะที่แข็งแกร่งสำหรับสารที่ไม่มีขั้ววัสดุที่ไม่มีขั้วที่ไม่ใช่โลหะจำนวนมากดูดซับรังสีน้อยกว่าในแถบนี้ ดังนั้นจึงสามารถใช้เพื่อตรวจสอบโครงสร้างภายในของวัสดุได้ตัวอย่างเช่น เซรามิก / กระดาษแข็ง / ผลิตภัณฑ์พลาสติก / โฟมมีความโปร่งใสต่อแถบคลื่นแม่เหล็กไฟฟ้านี้ และยังสามารถใช้สำหรับการตรวจสอบความปลอดภัยของสนามบิน/สถานี เช่น การสำรวจเครื่องจักร / วัตถุระเบิดและยา หรือสำหรับการตรวจจับการเชื่อมแผงวงจร
6. ง่ายต่อการดูดซึมโดยโมเลกุลของขั้ว: แถบนี้มีการกระเจิงน้อยกว่าในสารที่ไม่เป็นเนื้อเดียวกัน และสามารถตรวจจับและวัดปริมาณไอน้ำได้คุณยังสามารถศึกษาองค์ประกอบของวัสดุหรือดำเนินการควบคุมคุณภาพโดยการวิเคราะห์โปรไฟล์คุณลักษณะ
7.ช่วงการวัดขนาดใหญ่ พื้นที่ตาบอดขนาดเล็กช่วงสูงสุดสามารถเข้าถึง 120m และพื้นที่ตาบอดสามารถเข้าถึงได้ถึง 8 ซม.
เครื่องวัดระดับเรดาร์วัดความแม่นยำสูง 80G รองรับการดีบักระยะไกลพารามิเตอร์ทางเทคนิค
|
แอปพลิเคชันทั่วไป |
มุมการปล่อยคลื่นแม่เหล็กไฟฟ้าน้อยกว่า 3 องศา เหมาะสำหรับการวัดพื้นที่แคบหรือท่อคลื่นนำ |
| เหมาะสำหรับถังเก็บขนาดใหญ่ (150 เมตร) และถังเก็บขนาดเล็ก (พื้นที่ตาบอดขนาดเล็ก) | |
| ความแม่นยำสูง ระดับสุขอนามัยที่สูง และโอกาสอื่นๆ ของการวัด | |
| สภาวะของกระบวนการที่ซับซ้อน (การกวน, แกนความร้อน, บันได, หลังคาลอย, ฝุ่นละออง, ไอน้ำแรง ฯลฯ) | |
| รุ่นสินค้า | NYRD900 |
| ความถี่ในการปล่อยมลพิษ | 76GHz-81GHz ความกว้างของความถี่การสแกน FM คือ 5GHz |
| แบบฟอร์มเสาอากาศ | เสาอากาศแบบเลนส์ ชนิดป้องกันสนิม เสาอากาศแบบเลนส์ |
| วัสดุเสาอากาศ | ไฟเบอร์,304+PTFE |
| ช่วงการวัด | 0.08-150m |
| ความแม่นยำในการวัด | 0.05%-0.1%FS |
| แรงดันไฟของแหล่งจ่ายไฟ | 24VDC,220VAC |
| สัญญาณออก | 4...20mA/ฮาร์ต/RS485/Modbus... |
| อุณหภูมิกระบวนการ | -40~+130℃,-40~+260℃(≥260℃ สามารถปรับแต่งได้) |
| แรงดันในกระบวนการ | -0.1~2.0MPa |
| การเชื่อมโยงขั้นตอน | เกลียว, วงเล็บ, หน้าแปลน, ที่หนีบ (อุปกรณ์เสริม) |
| ระดับการป้องกัน | IP65, IP67, IP68 (อุปกรณ์เสริม) |
| การจำแนกประเภทป้องกันการระเบิด | Exia II CT6 Ga,Exd II CT6 Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
