รายละเอียดสินค้า:
|
กันระเบิด: | ExiaⅡCT6 กา | ระดับการป้องกัน: | IP65,IP67 |
---|---|---|---|
วัสดุเปลือก: | โพรพิลีน/อะลูมิเนียม | แสดง: | LCD |
การตั้งค่าเอาต์พุต: | การตั้งค่าขีดจำกัดบน การตั้งค่าขีดจำกัดล่าง | โหมดการแสดงผล: | ระดับของเหลว ระยะทาง (ความสูงที่ว่างเปล่า) |
สัญญาณเอาท์พุต: | 4...20mA/ฮาร์ต/RS485... | กระบวนการเชื่อมต่อ: | เกลียว, หน้าแปลน, ตัวยึด (อุปกรณ์เสริม) |
แสงสูง: | เซ็นเซอร์ระดับอัลตราโซนิก 40KHz,100KHz เครื่องส่งสัญญาณระดับอัลตราโซนิก,ถังเก็บน้ำ Ultrasonic Level Sensor |

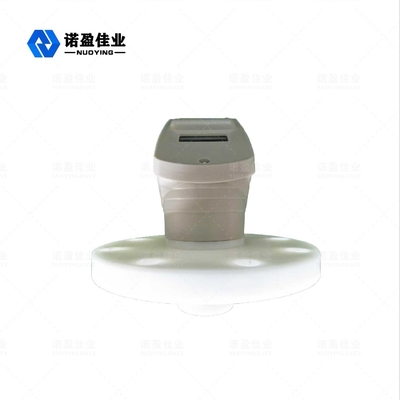

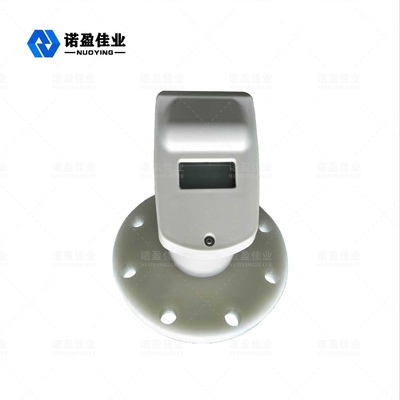

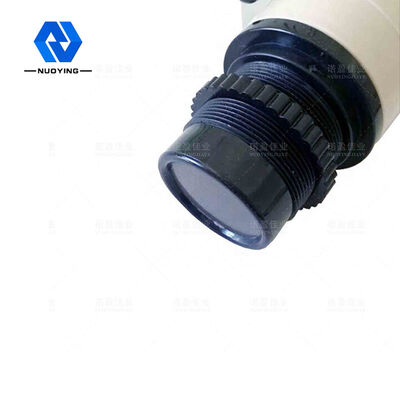

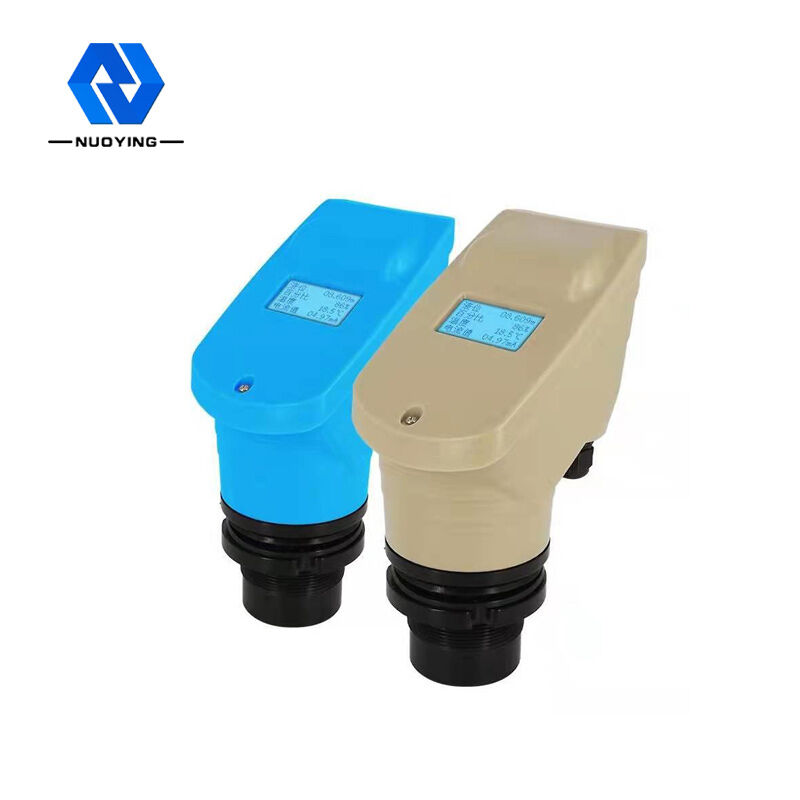

NYCSUL-501 40KHz 100KHz Ultrasonic Level Sensor สำหรับถังเก็บน้ำ IP67
เครื่องส่งสัญญาณระดับอัลตราโซนิก
เครื่องวัดระดับอัลตราโซนิกเป็นเครื่องวัดระดับดิจิตอลที่ควบคุมโดยไมโครโปรเซสเซอร์ในการวัดพัลส์อัลตราโซนิกที่ทำโดยเซ็นเซอร์ (ทรานสดิวเซอร์) คลื่นเสียงหลังจากการสะท้อนพื้นผิวของเหลวโดยการรับเซ็นเซอร์เดียวกันโดยคริสตัลเพียโซอิเล็กทริกจะถูกแปลงเป็นสัญญาณไฟฟ้าและโดยคลื่นเสียงระหว่างการส่งและรับเวลาเพื่อคำนวณเซ็นเซอร์ไปยัง วัดระยะทางบนพื้นผิวของของเหลวเนื่องจากการใช้การวัดแบบไม่สัมผัส สื่อที่วัดได้เกือบจะไม่มีขีดจำกัด สามารถใช้กันอย่างแพร่หลายในการวัดความสูงของวัสดุที่เป็นของเหลวและของแข็งได้หลากหลาย
เครื่องส่งสัญญาณระดับอัลตราโซนิกพารามิเตอร์ทางเทคนิค
แอปพลิเคชันทั่วไป | การวัดระดับของเหลว |
ช่วงความถี่ | 40KHz,100KHz |
ประเภทโพรบ | แบบบูรณาการ |
วัสดุโพรบ | PP/PVC/PTFE/304(อุปกรณ์เสริม) |
ช่วงการวัด | 0~20m |
ความแม่นยำในการวัด | เ0.25%(ช่วงเ20m) |
มุมวัด | 10° |
แหล่งจ่ายไฟ | 24VDC,220VAC |
อุณหภูมิกระบวนการ | (-20-70℃) |
แรงดันในกระบวนการ | ความดันปกติ |
กระบวนการเชื่อมต่อ | เกลียว, หน้าแปลน, ตัวยึด (อุปกรณ์เสริม) |
สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485... |
โหมดการแสดงผล | ระดับของเหลว ระยะทาง (ความสูงที่ว่างเปล่า) |
การตั้งค่าเอาต์พุต | การตั้งค่าขีดจำกัดบน การตั้งค่าขีดจำกัดล่าง |
แสดง | LC D |
วัสดุเปลือก | โพรพิลีน/อะลูมิเนียม |
ระดับการป้องกัน | IP65,IP67 |
กันระเบิด | ExiaเCT6 กา |
เครื่องส่งสัญญาณระดับอัลตราโซนิกหลักการวัด
ติดตั้งเครื่องวัดระดับอัลตราโซนิกที่ด้านบนของภาชนะภายใต้การควบคุมของหน่วยอิเล็กทรอนิกส์ หัววัดจะปล่อยลำแสงพัลส์อัลตราโซนิกไปยังวัตถุที่จะวัด คลื่นเสียงจะสะท้อนโดยพื้นผิวของวัตถุ และส่วนหนึ่งของเสียงสะท้อนสะท้อนจะได้รับโดยหัววัดและแปลงเป็น สัญญาณไฟฟ้าซึ่งถูกส่งซ้ำตามคลื่นอัลตราโซนิกความแตกต่างของเวลาในการรับสัญญาณซ้ำและความเร็วของเสียงที่ทราบจะถูกนำมาใช้เพื่อกำหนดการเปลี่ยนแปลงของระดับวัสดุสัญญาณไมโครเวฟถูกประมวลผลโดยอุปกรณ์อิเล็กทรอนิกส์และในที่สุดก็แปลงเป็นสัญญาณไฟฟ้าที่เกี่ยวข้องกับระดับวัสดุ
