รายละเอียดสินค้า:
|
| รุ่นสินค้า: | NYRD809 | ประเภทเสาอากาศ: | แบบฮอร์น |
|---|---|---|---|
| วัสดุเสาอากาศ: | 304 | แอปพลิเคชันทั่วไป: | ของแข็งต่างๆ |
| ช่วงการวัด: | 0-30M | ความแม่นยำในการวัด: | 0.05%~0.1% F. S |
| อุณหภูมิกระบวนการ: | - 40~+1200 ℃ | ความดันในกระบวนการ: | -0.1 ～ 2.0MPa |

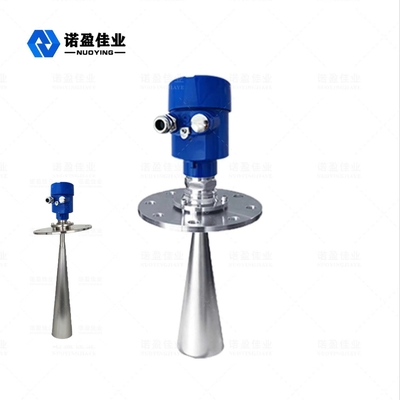

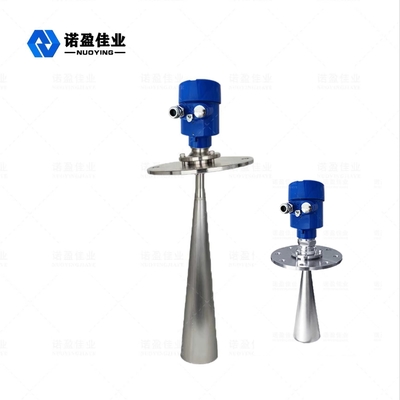

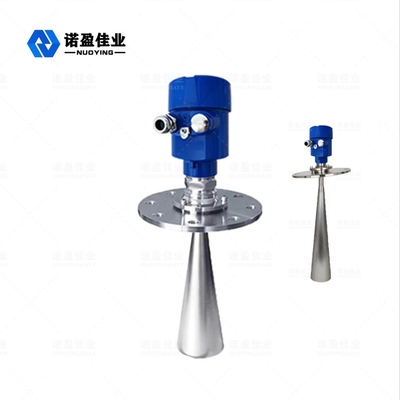

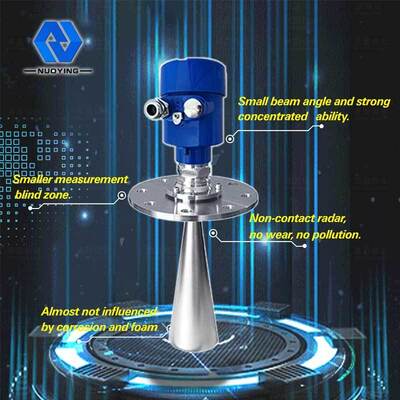

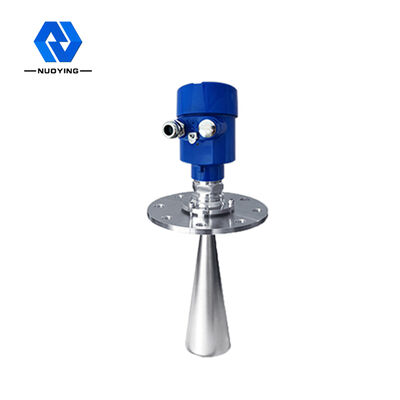

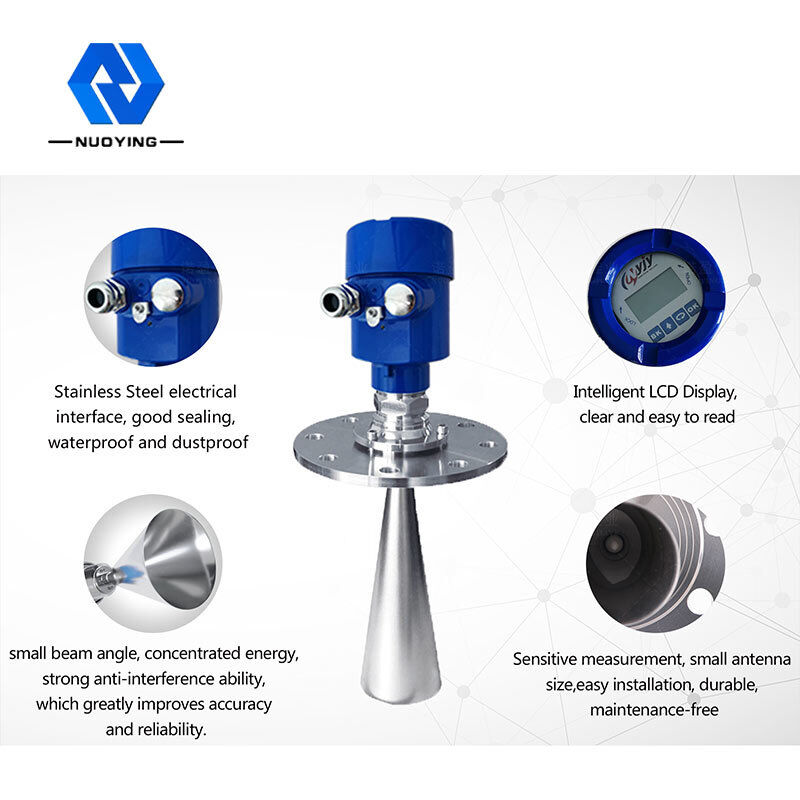

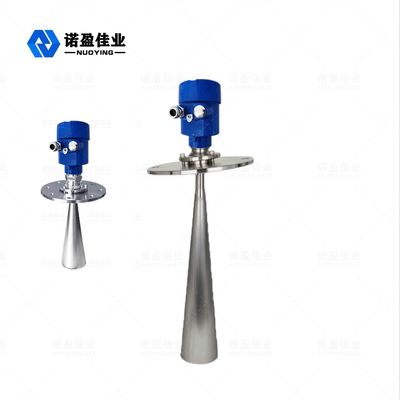

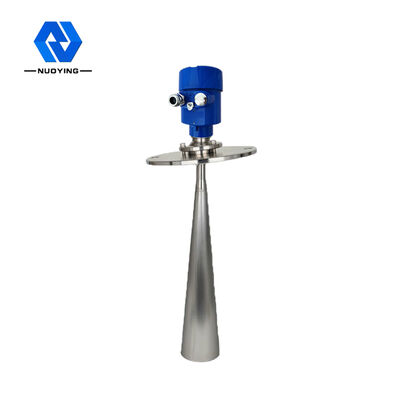

เครื่องวัดระดับเรดาร์ 26G NYRD809 Small Blind Zone ความถี่สูง
หลักการทำงานของเครื่องวัดระดับเรดาร์ 26G
เสาอากาศระดับเรดาร์ส่งสัญญาณคลื่นไมโครเวฟแคบๆ ซึ่งจะถูกส่งลงผ่านเสาอากาศเมื่อคลื่นพัลส์สัมผัสกับพื้นผิวของตัวกลางที่วัดได้ มันจะถูกสะท้อนกลับและรับโดยระบบเสาอากาศอีกครั้งสัญญาณจะถูกส่งไปยังชิ้นส่วนของวงจรอิเล็กทรอนิกส์และแปลงเป็นสัญญาณระดับโดยอัตโนมัติ (เนื่องจากความเร็วในการแพร่กระจายของพัลส์นั้นเร็วมาก เวลาที่คลื่นแม่เหล็กไฟฟ้าใช้ในการไปถึงเป้าหมายและส่งกลับไปยังเครื่องรับหลังจากการสะท้อนกลับนั้นแทบจะเกิดขึ้นทันที)
ระนาบ Datum การวัด: พื้นผิวด้านล่างของเกลียวหรือพื้นผิวการซีลของหน้าแปลน
หมายเหตุ: เมื่อใช้ตัวจับเวลาระดับเรดาร์ ต้องแน่ใจว่าระดับสูงสุดไม่สามารถเข้าสู่พื้นที่ตาบอดได้ (พื้นที่ที่แสดงเป็น D ในรูป)
เครื่องวัดระดับเรดาร์ 26G พารามิเตอร์ทางเทคนิค
|
การใช้งานทั่วไป |

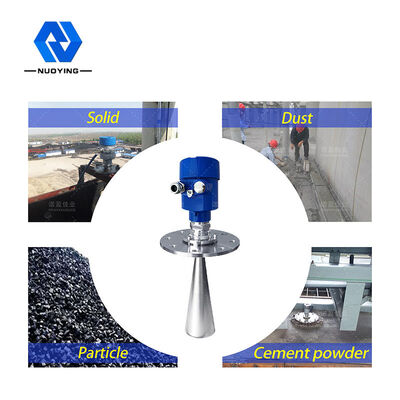

ของแข็งต่างๆ (เมล็ดพืช กรวด แร่เหล็ก ถ่านหิน ฯลฯ) |
| รุ่นสินค้า | NYRD809 |
|
ประเภทเสาอากาศ |
แบบก้าน, แบบหยดน้ำ, แบบแผ่นเรียบ, แบบแตร, แบบผิวมันเงา, แบบเลนส์ |
| วัสดุเสาอากาศ | PTFE, 304, 316, PP, PFA |
| ช่วงการวัด | 10ม. 20ม. 30ม. 35ม. 40ม. 80ม. |
| ความแม่นยำในการวัด | 0.05%~0.1% FS |
| พาวเวอร์ซัพพลาย | 24VDC (สองสาย สี่สาย) 220VAC |
| เอาต์พุตสัญญาณ | 4... 20mA/HART/RS485/Modbus |
| อุณหภูมิของกระบวนการ | - 40~+1200 ℃ |
| ความดันกระบวนการ | - 0.1~2.0MPa |
| การเชื่อมต่อกระบวนการ | ด้าย, ตัวยึด, หน้าแปลน, ที่หนีบสุขภัณฑ์ (ไม่จำเป็น) |
| อินเตอร์เฟสไฟฟ้า | M20×1.5, 1/2"NPT |
| เกรดการป้องกัน | IP65, IP67, IP68 (อุปกรณ์เสริม) |
| เกรดป้องกันการระเบิด | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (ดูรายละเอียดใบรับรอง) |
หมายเหตุ: ผลิตภัณฑ์ที่กำหนดเองสามารถออกแบบตามความต้องการเฉพาะของผู้ใช้!
