รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | ของเหลวกัดกร่อนเล็กน้อย | รุ่นสินค้า: | NYRD701 |
---|---|---|---|
ประเภทเสาอากาศ: | ประเภทสายเคเบิล | วัสดุเสาอากาศ: | ไฟเบอร์, 304, 316 |
ช่วงการวัด: | 0~30m | ความแม่นยำในการวัด: | 0.05%~0.1% F. S |
สัญญาณเอาท์พุต: | 4... 20mA/HART/RS485/Modbus | อินเทอร์เฟซไฟฟ้า: | M20 × 1.5, ½ "NPT |

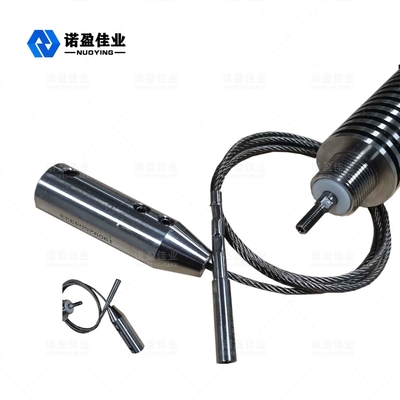

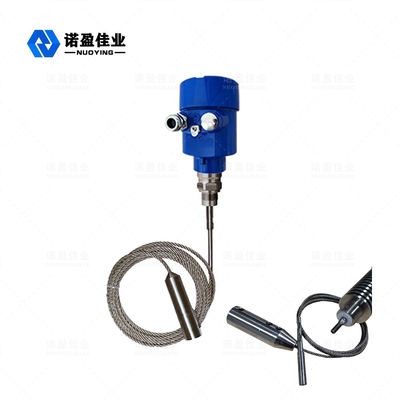

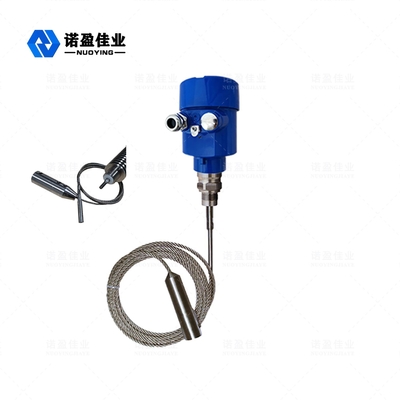

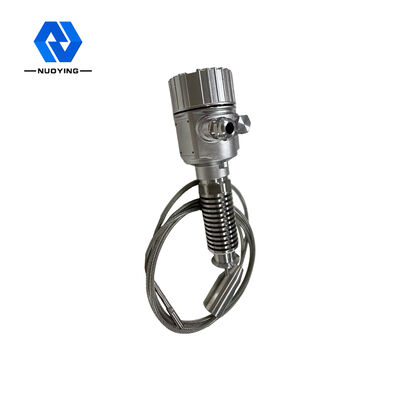

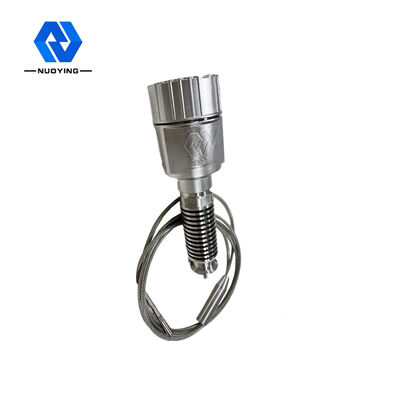

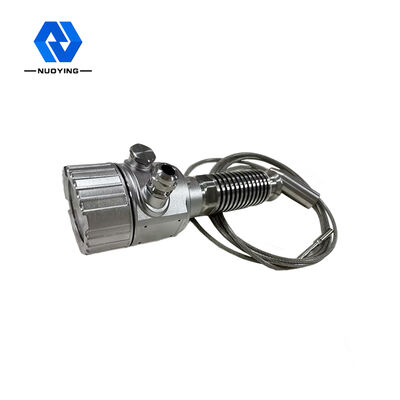

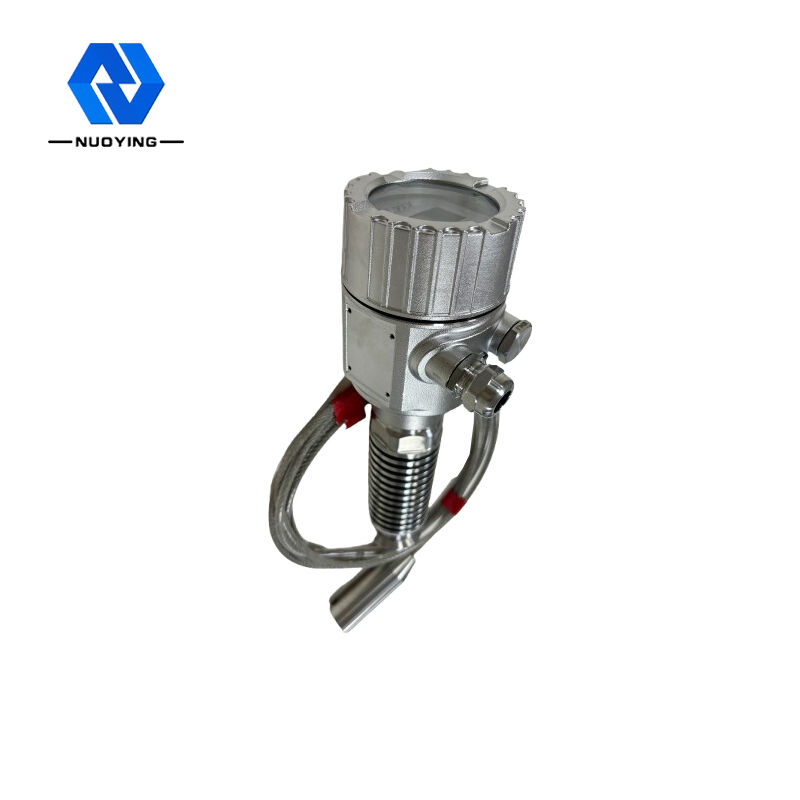

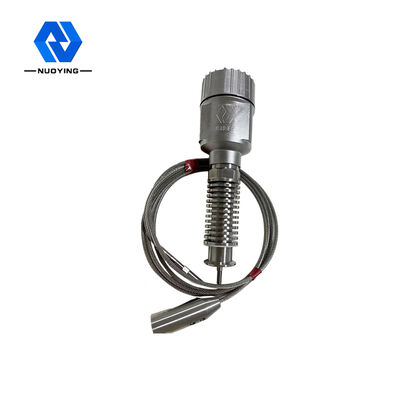

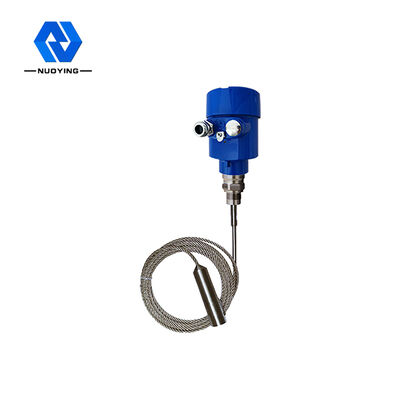

NYRD701 1.8G เครื่องวัดระดับคลื่นเรดาร์แบบใช้สายเสาอากาศ
NYRD701 1.8Gหลักการทำงานของเครื่องวัดระดับเรดาร์คลื่นนำทาง
คลื่นไมโครเวฟความถี่สูงที่ส่งโดยเรดาร์คลื่นนำทางจะแพร่กระจายไปตามส่วนประกอบการตรวจจับ (สายเคเบิลเหล็กหรือแท่งเหล็ก)เมื่อพบกับตัวกลางที่วัดได้ การเปลี่ยนแปลงอย่างกะทันหันของค่าคงที่ไดอิเล็กตริกจะทำให้เกิดการสะท้อน และพลังงานพัลส์ส่วนหนึ่งจะสะท้อนกลับช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่สะท้อนเป็นสัดส่วนกับระยะทางของตัวกลางที่วัดได้
แอปพลิเคชันทั่วไป |
ของเหลวที่มีฤทธิ์กัดกร่อนเล็กน้อย |
รุ่นผลิตภัณฑ์ | NYRD701 |
ประเภทเสาอากาศ | ประเภทสายเคเบิล |
วัสดุเสาอากาศ | ไฟเบอร์ 304 316 |
การสุ่มตัวอย่างเสียงสะท้อน | 55 ครั้ง/วินาที |
ช่วงการวัด | 0~30ม |
ความแม่นยำในการวัด | 0.05%~0.1%ฟ.ส |
พาวเวอร์ซัพพลาย | 24VDC (สองสาย สี่สาย) 220VAC |
เอาต์พุตสัญญาณ | 4...20mA/HART/RS485/Modbus... |
อุณหภูมิของกระบวนการ | - 40~+130 ℃ |
ความดันกระบวนการ | - 0.1~2.0MPa |
การเชื่อมต่อกระบวนการ | ด้าย, ตัวยึด, หน้าแปลน, ที่หนีบ (ไม่จำเป็น) |
อินเตอร์เฟสไฟฟ้า | M20 × 1.5, ½ "NPT |
เกรดการป้องกัน | IP65, IP67, IP68 (อุปกรณ์เสริม) |
เกรดป้องกันการระเบิด | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (ดูรายละเอียดใบรับรอง) |
หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งและออกแบบตามความต้องการเฉพาะของผู้ใช้!
NYRD701 1.8Gคุณลักษณะการออกแบบมาตรวัดระดับเรดาร์คลื่นนำทาง
◎ เครื่องวัดระดับวัสดุเรดาร์คลื่นนำทางใช้เทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผลเสียงก้อง Echo Discovery ที่ไม่เหมือนใครด้วยการวัดแบบสัมผัส ความแม่นยำในการวัดจะสูงและการวัดจะแม่นยำยิ่งขึ้นในขณะเดียวกัน เรดาร์คลื่นนำทางจะต้านทานการยึดเกาะและไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอก เช่น อุณหภูมิปานกลางและการยึดเกาะ
◎ โหมดการเชื่อมต่อกระบวนการและประเภทส่วนประกอบการตรวจจับที่หลากหลายทำให้เครื่องวัดระดับเรดาร์คลื่นนำทางซีรีส์ 70X เหมาะสำหรับสภาพการทำงานและการใช้งานที่ซับซ้อนต่างๆเช่น อุณหภูมิสูง ความดันสูง และค่าคงที่ไดอิเล็กตริกต่ำ
◎ ใช้โหมดการทำงานแบบพัลส์พร้อมพลังงานการปล่อยมลพิษต่ำมาก และสามารถติดตั้งในภาชนะโลหะและอโลหะต่างๆ โดยไม่เป็นอันตรายต่อร่างกายมนุษย์และสิ่งแวดล้อม
