รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | ของเหลว ฝุ่น ของแข็ง | รุ่นสินค้า: | NYSP-M16 |
---|---|---|---|
ประเภทเสาอากาศ: | แบบแท่งแข็ง, แบบสายอ่อน | วัสดุเสาอากาศ: | ไฟเบอร์, 304, 316 |
ช่วงการวัด: | 3m,20m | ความแม่นยำในการวัด: | 0.05%~0.1% F. S |
สัญญาณเอาท์พุต: | 4... 20mA/HART/RS485/Modbus | อินเทอร์เฟซไฟฟ้า: | M20 × 1.5, ½ "NPT |

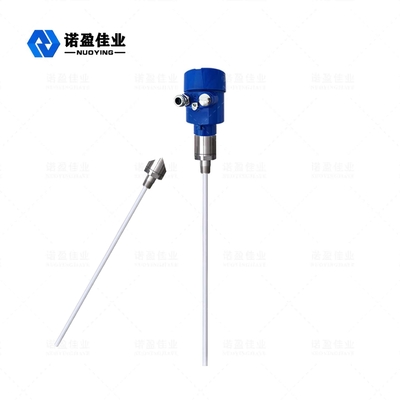

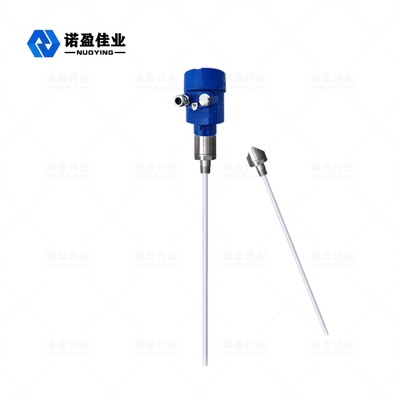

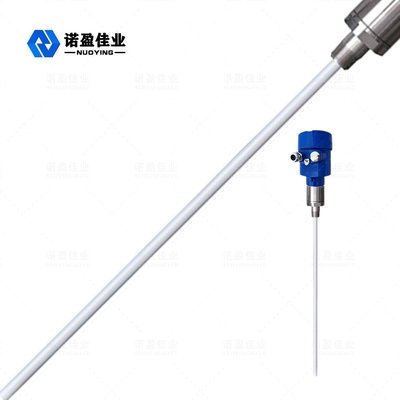

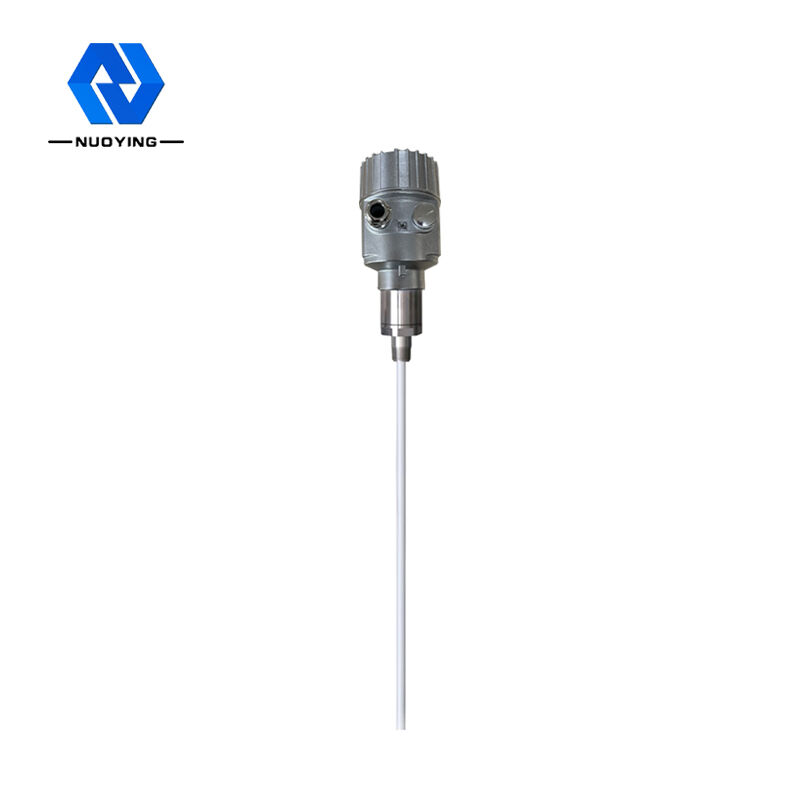

NYSP-M16 Anti Hang Ability Stable เครื่องวัดระดับการผ่านเข้า RF ที่วางใจได้
NYSP-M16 หลักการทำงานของเครื่องวัดระดับการอนุญาต RF
เครื่องวัดระดับการอนุญาตเข้า RF เป็นผลิตภัณฑ์การวัดระดับอย่างต่อเนื่องตามหลักการการอนุญาตเข้า RFผลิตภัณฑ์นี้มีข้อดีของความเสถียรสูง ความไวสูง และการใช้งานที่หลากหลายเมื่อเทียบกับเครื่องวัดระดับแบบคาปาซิทีฟแบบดั้งเดิม การออกแบบโมดูลาร์สามารถใช้เพื่อตั้งค่าเครื่องมือได้ง่ายและสะดวกเมื่อการตั้งค่าเสร็จสิ้น สามารถใช้งานได้ตามปกติและไม่ต้องบำรุงรักษาตลอดอายุการใช้งานช่วยให้ผู้ใช้เข้าใจการทำงานของอุปกรณ์โดยสัญชาตญาณและจัดการกับปัญหาได้ทันท่วงทีนอกจากนี้ยังปลอดภัยและเชื่อถือได้ในโอกาสทางอุตสาหกรรมที่ซับซ้อน
เทคโนโลยีการวัดการอนุญาตเข้า RF เป็นเทคโนโลยีการวัดระดับวัสดุที่มีข้อดีเฉพาะตัวแม้ว่าแนวคิดจะคล้ายกันมากกับเทคโนโลยีการวัดแบบคาปาซิทีฟทั่วไป แต่เทคโนโลยี RF อนุญาติให้เพิ่มวงจร Driving Shield และวงจรชอปเปอร์ไปยังหน่วยอิเล็กทรอนิกส์ จึงสามารถวัดค่าอิมพีแดนซ์และรีแอกแตนซ์แบบคาปาซิทีฟได้โดยอิสระจากการคำนวณกฎทางกายภาพ ค่าอิมพีแดนซ์และค่ารีแอกแตนซ์ของประจุไฟฟ้าของวัสดุที่แขวนมีค่าเท่ากัน ดังนั้นอิทธิพลที่เกิดจากวัสดุที่แขวนจึงสามารถวัดและกำจัดออกจากเอาต์พุตทั้งหมดผ่านการเปลี่ยนเฟสของวงจรการสั่น
หัววัดของเครื่องวัดระดับการอนุญาตเข้า RF ถูกติดตั้งในถังเก็บ และรับการเปลี่ยนแปลงของสัญญาณ RF ที่เกิดจากการเปลี่ยนแปลงของระดับวัสดุผ่านหัววัดส่วนปลายของ Driving Shield ของโพรบสามารถป้องกันกระแส RF ไม่ให้วนผ่านวัสดุที่แขวนอยู่ ทำให้มั่นใจได้ถึงความแม่นยำของการวัดเครื่องมือ
แอปพลิเคชันทั่วไป |
ของเหลว ฝุ่น ของแข็ง |
รุ่นผลิตภัณฑ์ |
NYSP-M16 |
ประเภทเสาอากาศ | สายเคเบิลแบบยืดหยุ่น แกนแข็ง |
วัสดุเสาอากาศ | ไฟเบอร์ 304 316 |
ช่วงการวัด | 3m, 20m (สามารถวัดความลึกได้หลายร้อยเมตรซึ่งสามารถปรับแต่งได้) |
ความแม่นยำในการวัด | 0.05%~0.1%ฟ.ส |
พาวเวอร์ซัพพลาย | 24V |
เอาต์พุตสัญญาณ | 4...20mA/HART/RS485/Modbus... |
อุณหภูมิของกระบวนการ | -40~+130℃,-100~+200℃,-40~+260℃,-50~+500℃ |
ความดันกระบวนการ | -0.1~1.6MPa,-0.1~4.0MPa,-0.1~6.3MPa |
การเชื่อมต่อกระบวนการ | เกลียว, หน้าแปลน (ไม่จำเป็น) |
อินเตอร์เฟสไฟฟ้า | M20 × 1.5, ½ "NPT |
เกรดการป้องกัน | IP65, IP67, IP68 (อุปกรณ์เสริม) |
เกรดป้องกันการระเบิด | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (ดูรายละเอียดใบรับรอง) |
หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งและออกแบบตามความต้องการเฉพาะของผู้ใช้!
NYSP-M16 คุณสมบัติการออกแบบเครื่องวัดระดับการอนุญาตเข้า RF
การออกแบบวงจร Driving Shield ที่เป็นเอกลักษณ์ของวัสดุป้องกันการแขวนช่วยเพิ่มความสามารถของวัสดุป้องกันการแขวน
ช่วงแหล่งจ่ายไฟ: 13~35VDC
อุณหภูมิกระบวนการของโพรบแบบปรับได้: - 100 ℃~800 ℃
ไม่มีการวัดเดดโซน ซึ่งใช้ได้กับการวัดระดับมากกว่า 10 เซนติเมตรหรือหลายเซ็นติเมตร
ช่วงการวัดสูงสุดสามารถเข้าถึงได้หลายร้อยเมตรหรือหลายร้อยเมตร
การวัดส่วนต่อประสานของวัสดุที่มีความหนืดเป็นข้อได้เปรียบที่ยอดเยี่ยมของเครื่องมือนี้
เอาต์พุตที่เสถียรและเชื่อถือได้ ทนทานต่อเถ้าลอย การลอกออก ไอน้ำ การตกผลึก และการสะสมของขี้ผึ้ง
ไม่ต้องบำรุงรักษา ไม่มีชิ้นส่วนที่เคลื่อนที่ ไม่มีชิ้นส่วนที่สึกหรอง่าย ไม่มีการทำความสะอาด บำรุงรักษา และแก้ไขจุดบกพร่องเป็นประจำ
