รายละเอียดสินค้า:
|
| วัสดุเสาอากาศ: | 304, 316 | แอปพลิเคชันทั่วไป: | ของเหลว การวัดส่วนต่อประสาน |
|---|---|---|---|
| พื้นผิวความดันกระบวนการ: | -0.1～10.0MPa | ความแม่นยำของอุณหภูมิ: | -40～+200℃ |
| รุ่นสินค้า: | NYCZ500 | สัญญาณเอาท์พุต: | 4... 20mA/HART/RS485/Modbus |
| ประเภทเสาอากาศ: | ชนิดสาย, ชนิดเสา | ช่วงการวัด: | 0-50 ~ 5000 มม. (ชนิดสายเคเบิล: 25 ม.) |

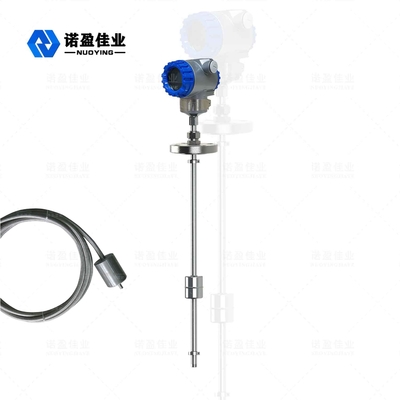

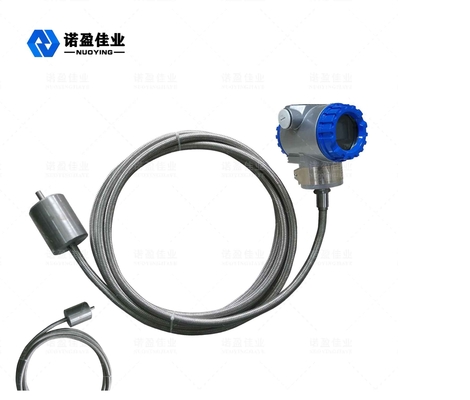

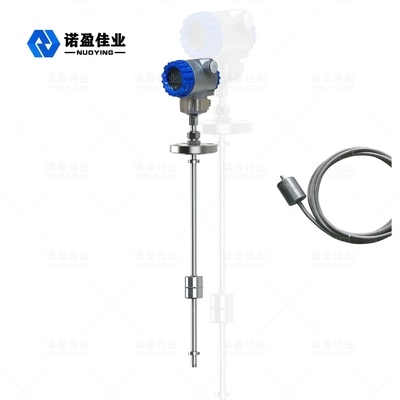

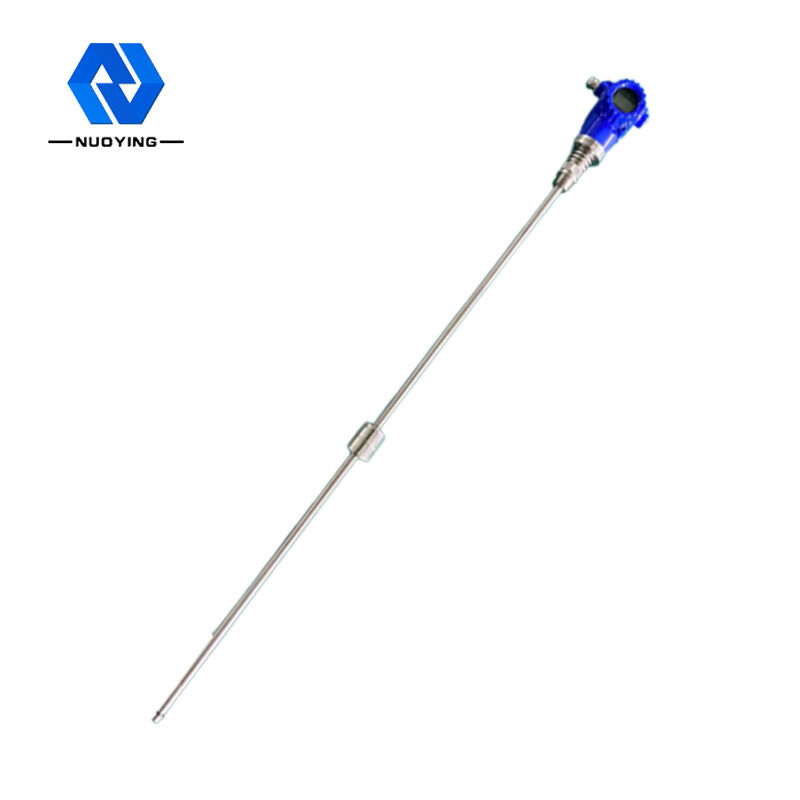

NYCZ500 เครื่องวัดระดับของเหลวที่มีความแม่นยำสูงและปลอดภัย
หลักการทำงานของเครื่องวัดระดับของเหลวด้วยแม่เหล็ก NYCZ500
หลักการทำงานของเครื่องวัดระดับของเหลวแบบแมกนีโตสตริกทีฟแสดงไว้ในรูปผลิตภัณฑ์ส่วนใหญ่ประกอบด้วยแท่งวัด ห้องอิเล็กทรอนิกส์ และปลอกลูกลอยแบบไม่สัมผัสบนแท่งวัดมีการติดตั้งสายแม่เหล็ก (สายนำคลื่น) ไว้ในแกนวัดก้านวัดทำจากท่อเหล็กกล้าไร้สนิมที่ไม่เป็นแม่เหล็ก ซึ่งช่วยปกป้องสายท่อนำคลื่นได้เป็นอย่างดี
เมื่อเครื่องวัดระดับของเหลวแบบแมกนีโตสตริกทีฟทำงาน เครื่องกำเนิดพัลส์ในห้องอิเล็กทรอนิกส์จะส่งพัลส์เริ่มต้นออกมาเมื่อพัลส์เริ่มต้นนี้ถูกส่งไปในสายท่อนำคลื่น จะสร้างสนามแม่เหล็กหมุนที่เคลื่อนที่ไปตามทิศทางของสายท่อนำคลื่นเมื่อสนามแม่เหล็กนี้มาบรรจบกับสนามแม่เหล็กถาวรในลูกลอย มันจะสร้างเอฟเฟกต์แม่เหล็กที่ยืดออก ทำให้สายท่อนำคลื่นบิดและสร้างคลื่นกลที่มีความเร็วคงที่คลื่นกลนี้แพร่กระจายในสองทิศทางคลื่นกลที่ไปถึงปลายแท่งวัดจะถูกดูดซับโดยแดมเปอร์คลื่นกลที่ส่งกลับไปยังห้องอิเล็กทรอนิกส์จะถูกรับรู้โดยกลไกการรับพลังงานที่ติดตั้งในห้องอิเล็กทรอนิกส์และแปลงเป็นพัลส์ปัจจุบันที่สอดคล้องกันกลไกการรับพลังงานจะคำนวณความแตกต่างของเวลาระหว่างพัลส์ทั้งสองเพื่อวัดความสูงของระดับของเหลวที่วัดได้อย่างแม่นยำ
| แอปพลิเคชันทั่วไป | ของเหลว, การวัดส่วนต่อประสาน |
| รุ่นสินค้า | NYCZ500 |
| ประเภทเสาอากาศ | ชนิดสาย, ชนิดเสา |
| วัสดุเสาอากาศ | 304,316 |
| ช่วงการวัด | 0-50~5000 มม. (ประเภทสายเคเบิล: 25 ม.) |
| ความแม่นยำในการวัด | ±0.5มม |
| พาวเวอร์ซัพพลาย | 24VDC (สองสาย สี่สาย) 220VAC |
| เอาต์พุตสัญญาณ | 4...20mA/HART/RS485/Modbus... |
| ปัจจุบันการทำงาน | 4...20mA |
| ลักษณะโหลด | เมื่อกระแสลักษณะโหลดถูกส่งออก ความต้านทานโหลดสูงสุดคือ 600Ω;ระหว่างเอาต์พุตแรงดัน ความต้านทานโหลดสูงสุดคือ 2mA |
| อุณหภูมิของกระบวนการ | -40～+200℃ |
| เวลาตอบสนอง | 0.2~5 มิลลิวินาที |
| ความดันกระบวนการ | -0.1～10.0MPa |
| การเชื่อมต่อกระบวนการ | เกลียว, ตัวยึด, หน้าแปลน (ไม่จำเป็น) |
| ปณิธาน | ±1มม |
| เกรดการป้องกัน | IP65, IP67, IP68 (อุปกรณ์เสริม) |
|
หลักฐานการระเบิด ระดับ |
Exia II CT6 Ga, Exd II CT6 Gb (ดูรายละเอียดใบรับรอง) |
หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งและออกแบบตามความต้องการเฉพาะของผู้ใช้!
NYCZ500 เครื่องวัดระดับของเหลวแบบแม่เหล็กคุณสมบัติการออกแบบ
◎การใช้งานที่กว้างขวางยิ่งขึ้น ด้วยรูปแบบโพรบหลายแบบ แบบฟอร์มการเชื่อมต่อหลายกระบวนการ และวัสดุการผลิตที่หลากหลาย ซึ่งสามารถปรับแต่งได้
◎ ความน่าเชื่อถือที่แข็งแกร่ง: เนื่องจากเครื่องวัดระดับของเหลวแบบแมกนีโตสตริกทีฟใช้หลักการของท่อนำคลื่น จึงไม่มีชิ้นส่วนที่สามารถเคลื่อนย้ายทางกลได้ ดังนั้นจึงไม่มีแรงเสียดทานและการสึกหรอตัวแปลงทั้งหมดอยู่ในท่อเหล็กกล้าไร้สนิม ซึ่งไม่สัมผัสกับสื่อการวัดเซ็นเซอร์ทำงานได้อย่างน่าเชื่อถือและมีอายุการใช้งานยาวนาน
◎ ความแม่นยำสูง: เนื่องจากเครื่องวัดระดับของเหลวแบบแมกนีโตสตริกทีฟทำงานร่วมกับพัลส์ท่อนำคลื่น การกระจัดที่วัดได้จะพิจารณาจากการวัดเวลาของพัลส์เริ่มต้นและพัลส์สิ้นสุดระหว่างการทำงาน ดังนั้นความแม่นยำในการวัดจึงสูง และความละเอียดดีกว่า 0.01% FS ซึ่งเป็นความแม่นยำที่เซ็นเซอร์อื่นๆ ทำได้ยาก
◎ ความปลอดภัยที่ดี: เครื่องวัดระดับของเหลวแบบแมกนีโตสตริกทีฟมีประสิทธิภาพการป้องกันการระเบิดสูง มีความปลอดภัยอย่างแท้จริงและปลอดภัยต่อการใช้งาน และเหมาะอย่างยิ่งสำหรับการตรวจวัดวัตถุดิบทางเคมีและของเหลวไวไฟไม่จำเป็นต้องเปิดฝาถังระหว่างการวัดเพื่อหลีกเลี่ยงความไม่ปลอดภัยของการวัดด้วยตนเอง
◎เครื่องวัดระดับของเหลวแบบแม่เหล็กเข้มงวดนั้นติดตั้งและบำรุงรักษาง่าย: โดยทั่วไปแล้ว เครื่องวัดระดับของเหลวแบบแม่เหล็กจะติดตั้งผ่านปากท่อที่มีอยู่ด้านบนถัง โดยเฉพาะอย่างยิ่งเหมาะสำหรับการติดตั้งถังเก็บใต้ดินและถังเก็บที่เปิดใช้งานแล้ว และสามารถ ไม่ส่งผลกระทบต่อการผลิตตามปกติในระหว่างขั้นตอนการติดตั้ง
