เกจวัดระดับการรับเข้า RF ทนอุณหภูมิสูง ตัวควบคุมระดับป้องกันการกัดกร่อนและป้องกันการระเบิด

เกจวัดระดับการรับเข้า RF ทนอุณหภูมิสูง ตัวควบคุมระดับป้องกันการกัดกร่อนและป้องกันการระเบิด

ชื่อแบรนด์:	NUOYING
เลขรุ่น:	NYSP-เอ็ม
MOQ:	1PCS
ราคา:	$129 to $529/pcs
เงื่อนไขการจ่ายเงิน:	T/T
ความสามารถในการจําหน่าย:	1,000 ชิ้นต่อเดือน

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ซีอาน, มณฑลส่านซี, จีน

ได้รับการรับรอง:

CE, SIL, ATEX

ระดับ:

ทางอุตสาหกรรม

การรับประกัน:

12 เดือน

การสนับสนุนที่กำหนดเอง:

โออีเอ็ม, โอเอ็มดี

ชื่อแบรนด์:

NUOYING

การใช้งานทั่วไป:

ของเหลวที่มีฤทธิ์กัดกร่อน/นำไฟฟ้า, ของเหลวหนืด

ความแม่นยำในการวัด:

0.05%~ 0.1%FS

แหล่งจ่ายไฟ:

24Vdc

การเชื่อมต่อกระบวนการ:

เธรด BSPT 3/4" (มาตรฐาน) วิธีการติดตั้งสีน้ำเงิน (อุปกรณ์เสริม)

อุณหภูมิปานกลาง:

-40~+260℃

กระบวนการกดดัน:

-0.1 ~ 4.0mpa

สัญญาณเอาท์พุต:

4 ... 20MA/HART/RS485/MODBUS ...

เกรดการป้องกัน:

IP 65 ,IP 67 ,IP 68 (อุปกรณ์เสริม)

รายละเอียดการบรรจุ:

40*30*30ซม

สามารถในการผลิต:

1,000 ชิ้นต่อเดือน

คำอธิบายผลิตภัณฑ์

เครื่องวัดระดับความเหนี่ยวนำคลื่นวิทยุทนอุณหภูมิสูง ป้องกันการกัดกร่อน และป้องกันการระเบิด

Nuoying NYSP-Mเครื่องวัดระดับความเหนี่ยวนำคลื่นวิทยุ ภาพรวม

รายละเอียดผลิตภัณฑ์

หลักการทำงานของเครื่องส่งสัญญาณวัดระดับความเหนี่ยวนำคลื่นวิทยุ NYSP-M

เทคโนโลยีการวัดค่าการนำไฟฟ้าของคลื่นวิทยุเป็นเทคโนโลยีการวัดระดับที่มีข้อได้เปรียบเฉพาะตัว แม้ว่าแนวคิดจะคล้ายคลึงกับเทคโนโลยีการวัดแบบคาปาซิทีฟทั่วไป แต่เทคโนโลยีการนำไฟฟ้าของคลื่นวิทยุได้รวมวงจร Driving-Shield และวงจร chopper ไว้ในหน่วยอิเล็กทรอนิกส์ ทำให้สามารถวัดอิมพีแดนซ์และความต้านทานคาปาซิทีฟแยกกันได้ อิมพีแดนซ์และรีแอกแตนซ์ของวัตถุที่แขวนอยู่จะถูกคำนวณตามกฎฟิสิกส์ว่ามีขนาดเท่ากัน ดังนั้นผลกระทบของวัตถุที่แขวนอยู่สามารถวัดและกำจัดออกจากเอาต์พุตทั้งหมดได้โดยการเลื่อนเฟสของวงจรออสซิลเลเตอร์
โพรบของเครื่องวัดระดับการนำไฟฟ้าของคลื่นวิทยุจะถูกติดตั้งในถัง และการเปลี่ยนแปลงสัญญาณคลื่นวิทยุที่เกิดจากการเปลี่ยนแปลงระดับจะได้รับจากโพรบ ปลาย Driving-Shield ของโพรบจะป้องกันไม่ให้กระแสคลื่นวิทยุเกิดการวนรอบผ่านวัสดุที่แขวนอยู่ ทำให้มั่นใจในความแม่นยำของการวัด
เทคโนโลยีการวัดค่าการนำไฟฟ้าของคลื่นวิทยุเป็นเทคโนโลยีการวัดระดับของเหลวที่มีข้อได้เปรียบเฉพาะตัว แม้ว่าแนวคิดจะคล้ายคลึงกับเทคนิคการวัดแบบคาปาซิทีฟทั่วไป แต่เทคนิคการนำไฟฟ้าของคลื่นวิทยุได้รวมวงจรไดรเวอร์ชิลด์และวงจรชอปเปอร์ไว้ในหน่วยอิเล็กทรอนิกส์ ดังนั้นจึงสามารถวัดอิมพีแดนซ์และความต้านทานคาปาซิทีฟแยกกันได้ อิมพีแดนซ์และรีแอกแตนซ์ของแขวนใดๆ จะถูกคำนวณตามกฎฟิสิกส์และมีขนาดเท่ากัน ดังนั้นผลกระทบของแขวนสามารถวัดและลบออกจากเอาต์พุตทั้งหมดได้โดยการเลื่อนเฟสของวงจรออสซิลเลเตอร์
โพรบของเครื่องวัดระดับของเหลวการนำไฟฟ้าคลื่นวิทยุจะถูกติดตั้งในถังเก็บ และการเปลี่ยนแปลงสัญญาณคลื่นวิทยุที่เกิดจากการเปลี่ยนแปลงระดับของเหลวจะได้รับผ่านโพรบ ชิลด์ขับเคลื่อนของโพรบจะป้องกันไม่ให้กระแสคลื่นวิทยุวนรอบผ่านวัสดุที่แขวนอยู่ ทำให้มั่นใจในการวัดที่แม่นยำ

คุณสมบัติการออกแบบเครื่องส่งสัญญาณวัดระดับความเหนี่ยวนำคลื่นวิทยุ NYSP-M

1. ป้องกันการเกาะติดของวัสดุ: การออกแบบวงจรไดรฟ์ชิลด์ที่เป็นเอกลักษณ์ช่วยเพิ่มประสิทธิภาพในการป้องกันการเกาะติดของวัสดุ
2. ช่วงแหล่งจ่ายไฟ: ช่วงการทำงานของแหล่งจ่ายไฟ: 13 ~ 35VDC
3. ความสามารถในการปรับตัว: อุณหภูมิของกระบวนการโพรบ: -100 ℃ ~ 800 ℃; ไม่มีการวัดแบบโซนตาย สามารถใช้ในการวัดแนวนอนที่มีความยาวมากกว่าสิบเซนติเมตรหรือแม้แต่ไม่กี่เซนติเมตร ด้วยช่วงการวัดที่กว้าง; ช่วงการวัดสูงสุดถึงหลายร้อยเมตร หรือแม้แต่หลายร้อยเมตร; การวัดอินเทอร์เฟซของวัสดุหนืดเป็นข้อได้เปรียบที่สำคัญของเครื่องมือ
4. ความเสถียร: เอาต์พุตมีความเสถียรและเชื่อถือได้ และทนทานต่ออิทธิพลของเถ้าลอย การปิดกั้น ไอน้ำ
การตกผลึกและการเคลือบแว็กซ์
5. ไม่ต้องบำรุงรักษา: ไม่มีชิ้นส่วนที่เคลื่อนไหวได้ง่ายต่อการสึกหรอ ไม่ต้องทำความสะอาด บำรุงรักษา หรือปรับตั้งค่าบ่อยๆ

ขอบเขตการใช้งานเครื่องส่งสัญญาณวัดระดับความเหนี่ยวนำคลื่นวิทยุ NYSP-M

1. อาหาร: โรงงานน้ำผลไม้ โรงงานนม ถังเก็บซอสมะเขือเทศ ถังเก็บเบียร์ ฯลฯ
2. ยา: ถังเก็บยาขนาดกลาง เครื่องแยก ถังหมัก ฯลฯ
3. การบำบัดน้ำ: อ่างเก็บน้ำ บ่อเกรอะ ถังบำบัดน้ำ บ่อตกตะกอน บ่อน้ำลึก เครือข่ายน้ำดื่ม ฯลฯ
4. อื่นๆ: การคุ้มครองสิ่งแวดล้อม บ่อน้ำมัน โลหะวิทยา การต่อเรือ และอุตสาหกรรมอื่นๆ

พารามิเตอร์ผลิตภัณฑ์

การใช้งานทั่วไป	ของเหลวนำไฟฟ้า อินเทอร์เฟซ ติดตั้งแยกได้
ประเภทโพรบ	สายเคเบิลยืดหยุ่นหุ้มฉนวน PTFE (อุปกรณ์เสริม)
ความแม่นยำในการวัด	0.05%-0.1%F.S
แหล่งจ่ายไฟ	24VDC (สองสาย, สี่สาย)
อุณหภูมิของตัวกลาง	-40~+260℃

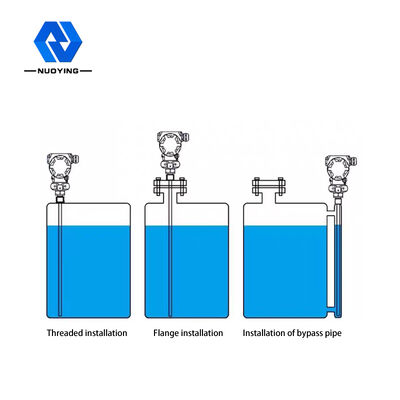

การเชื่อมต่อกระบวนการ	เกลียว 3/4" BSPT (มาตรฐาน) ติดตั้งหน้าแปลน (อุปกรณ์เสริม)
แรงดันกระบวนการ	0.1~4.0MPa
ระดับป้องกันการระเบิด	Exia II CT6 (อุปกรณ์เสริม)
