| ชื่อแบรนด์: | NUOYING |
| เลขรุ่น: | NYCSUL-502 |
| MOQ: | 1PCS |
| ราคา: | $55 to $95/pcs |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 1,000 ชิ้นต่อเดือน |

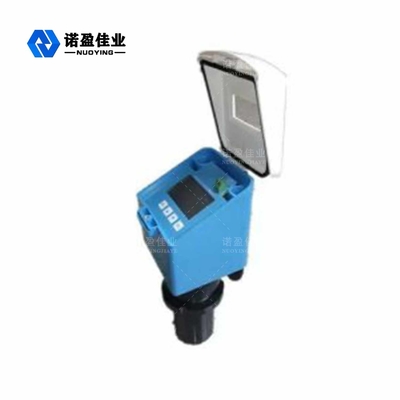

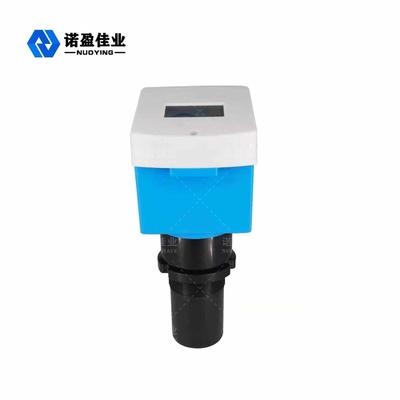

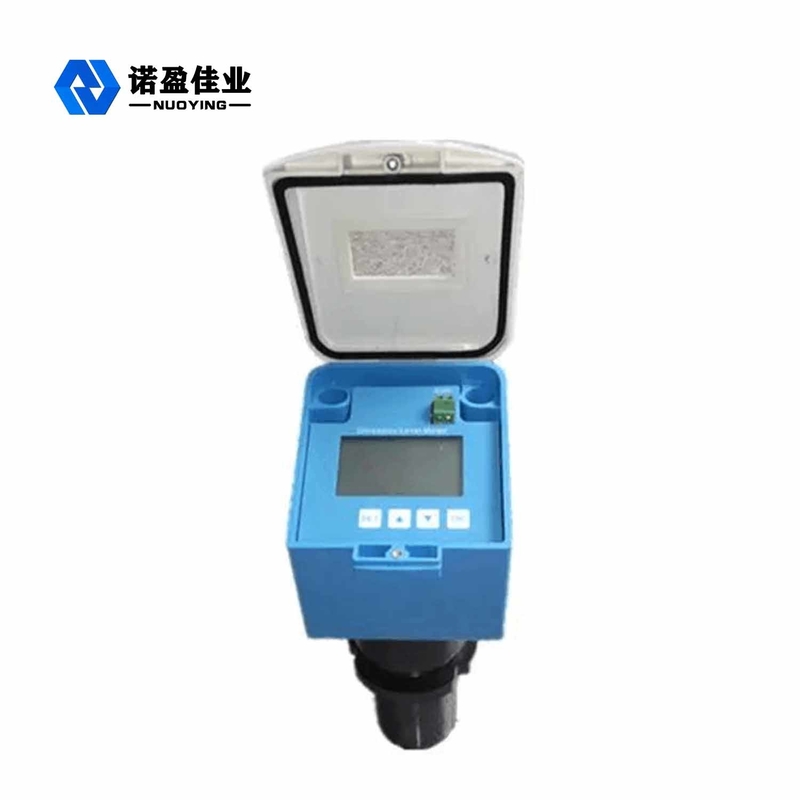

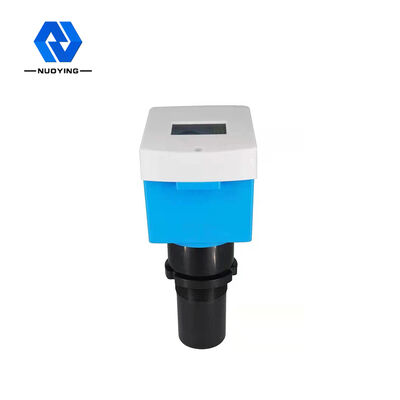

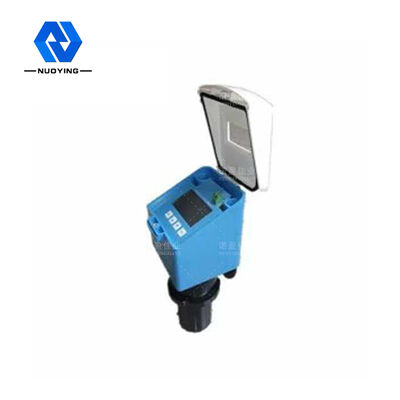

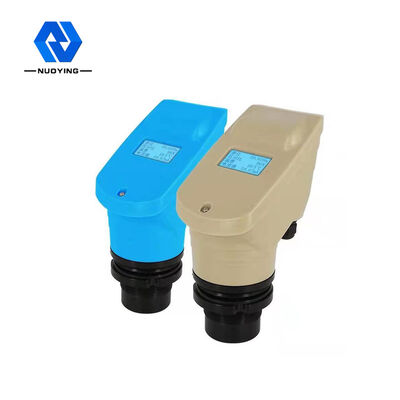

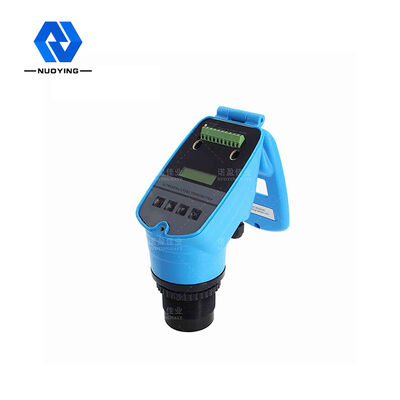

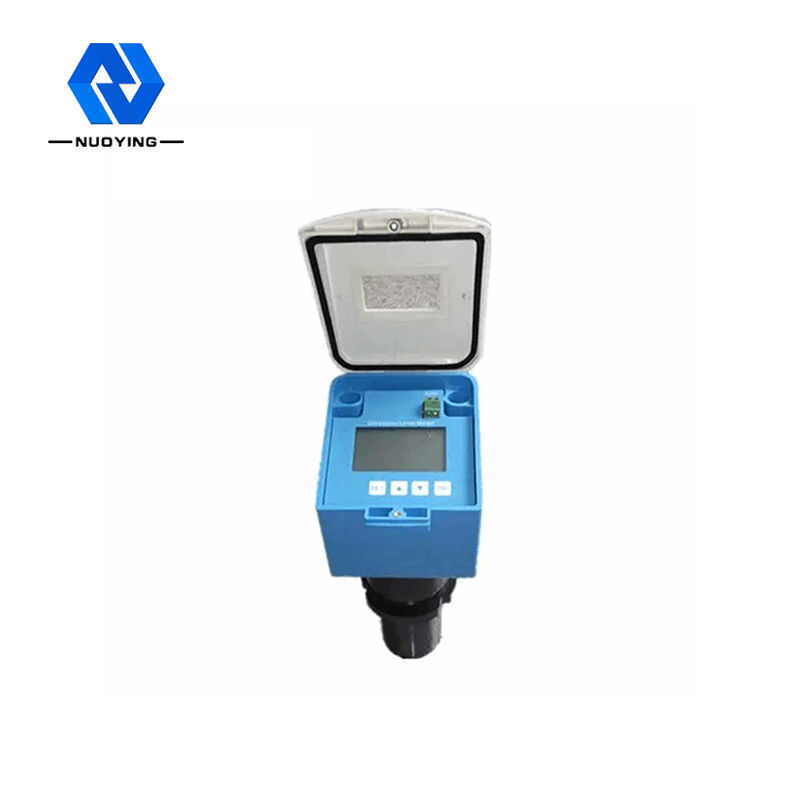

4-20ma Rs485 ระยะไกล Ultrasonic น้ําเหลวระดับเมตรเซ็นเซอร์
หลักการทํางานของความรู้สึกสูง NYCSUL การตั้งค่าสัญญาณระดับ Ultrasonic ที่จุดใด
The working principle of the ultrasonic level gauge is that the ultrasonic transducer (probe) sends out a high-frequency pulsed sound wave when it encounters the surface of the measured material (material) and is reflected and folded backอีโหที่สะท้อนออกมาถูกรับโดยตัวแปลง และแปลงเป็นสัญญาณไฟฟ้าเวลาการกระจายของคลื่นเสียง มันสัดส่วนกับระยะห่างจากคลื่นเสียงไปยังพื้นผิวของวัตถุความสัมพันธ์ระหว่างระยะการส่งเสียง S, ความเร็วเสียง C และเวลาการส่งเสียง T สามารถแสดงออกด้วยสูตร: S = C × T / 2
เนื่องจากผลักดัน ultrasonic ที่ส่งไปมีความกว้างที่แน่นอน คลื่นที่สะท้อนในพื้นที่เล็ก ๆ ใกล้กับเครื่องแปลงซึ่งไม่สามารถระบุได้ และค่าระยะทางของมันไม่สามารถวัดได้พื้นที่นี้เรียกว่าเขตตายในการวัด ขนาดของเขตตาบอดเกี่ยวข้องกับรุ่นของเครื่องวัดระดับความรุนแรง
ส่วนของซอนด์ปล่อยคลื่นฉายเสียง, คลื่นฉายเสียงจะสะท้อนเมื่อพบกับสื่อที่มีความแตกต่างที่ใหญ่ในความหนาแน่นจากอากาศ,และคลื่นที่สะท้อนออกมาจะได้รับโดยส่วนของ sondaระยะห่างจากซอนด์ไปยังผิวของของเหลว (วัตถุ) มีสัดส่วนกับเวลาที่ผ่านไปโดยคลื่นฉายเสียง:ระยะห่าง [m] = เวลา x ความเร็วของเสียง/2 [m]
ลักษณะการออกแบบของความรู้สึกสูง NYCSUL การตั้งค่าสัญญาณระดับ Ultrasonic ที่จุดใด
◎ การออกแบบที่เหมาะสม ผลงานที่ดีเยี่ยม โครงสร้างเรียบง่าย การติดตั้งที่สะดวก
◎ โซนมุมเล็กถูกนํามาใช้สําหรับคลื่นอัลตรัสโซนิก, ด้วยพลังการส่งสัญญาณขนาดใหญ่และความรู้สึกสูง
◎ การตั้งค่าขีดจํากัดด้านบนและด้านล่าง และการตั้งค่าสัญญาณเตือนในจุดใดก็ได้ สามารถใช้ในการวัดของเหลวอย่างต่อเนื่องและควบคุมระดับของเหลว
ปริมาตรเทคนิคของความรู้สึกสูง NYCSUL การตั้งค่าสัญญาณระดับ Ultrasonic ที่จุดใด
| Tการใช้งานทั่วไป | น้ําเหลว (ไม่ขบวน, ผสม, การระเหย, ฯลฯ) |
| รูปแบบสินค้า | นิกซูล-501, นิกซูล-502, นิกซูล-503 |
| ประเภทเครื่องตรวจสอบ | ร่าง, ร่างแยกแยก, กันระเบิด, กันสนิม, กันสนิม และ กันระเบิด |
| วัสดุแอนเทนน์ | PP, PVC, PTFE 304 |
| ระยะการวัด | 0 ~ 20M (รวม) 0 ~ 40m ((แยก) |
| ความแม่นยําของการวัด | < 0.25% (ระยะ < 20 m) < 0.5% (ระยะ > 20 m) |
| อุณหภูมิกระบวนการ | 3M, 20M (บ่อน้ําลึกสามารถวัดหลายร้อยเมตร, ซึ่งสามารถปรับแต่งได้เช่นกัน) |
| ความแม่นยําของการวัด | 00.05% ~ 0.1% F. S |
| อุณหภูมิกระบวนการ | -20 ~ + 70C |
| ความดันกระบวนการ | -0.1 ~ = 0.1 MPa (แรงดันชั้นบรรยากาศ) |
| อินเตอร์เฟซไฟฟ้า | M20×151⁄2"NPT |
| ประเภทการป้องกัน | IP65, IP67, IP68 ((ไม่จําเป็น) |
| การเชื่อมต่อกระบวนการ | การเชื่อมต่อกระบวนการ |
| โหมดการแสดง | ระดับของของเหลว ระยะทาง (ความสูงของอากาศ) |
| กําหนดผลิต | การตั้งขั้นสูงสุด, การตั้งขั้นต่ําสุด |
| การออกสัญญาณ | 4... 20mA / HART / RS485 / Modbus . . |
| ระดับการป้องกัน | IP65, IP67, IP68 ((ไม่จําเป็น) |
| เกรดกันระเบิด | Exia II CT6 Ga, Exd II CT6 Gb ((ดูใบรับรองรายละเอียด) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
