1เครื่องส่งระดับเรดาร์คลื่นนําทาง RS485.8GHz พร้อมแอนเทนเน่เคเบิลและเซ็นเซอร์ระดับเรดาร์ความแม่นยํา ± 1 มม.

เครื่องส่งสัญญาณระดับเรดาร์คลื่นนำทาง 1.8GHz RS485 พร้อมเสาอากาศสายเคเบิลและความแม่นยำ ±1 มม. ผู้ผลิตเซ็นเซอร์ระดับเรดาร์

1.8GHz คลื่นนำทาง เครื่องส่งสัญญาณระดับเรดาร์ หลักการทำงาน

อินพุต:
เรดาร์คลื่นนำทางเป็นเครื่องมือวัดที่ใช้หลักการเดินทางของเวลา คลื่นเรดาร์ทำงานด้วยความเร็วแสง และเวลาทำงานสามารถแปลงเป็นสัญญาณระดับผ่านส่วนประกอบอิเล็กทรอนิกส์ โพรบจะส่งพัลส์ความถี่สูงและแพร่กระจายไปตามสายเคเบิลหรือโพรบแบบแท่ง เมื่อพัลส์สัมผัสกับพื้นผิวของวัสดุ จะสะท้อนกลับและรับโดยตัวรับในเครื่อง และสัญญาณระยะทางจะถูกแปลงเป็นสัญญาณระดับ

สัญญาณพัลส์สะท้อนจะถูกส่งไปยังวงจรอิเล็กทรอนิกส์ของเครื่องมือตามสายเคเบิลหรือโพรบแบบแท่ง ไมโครโปรเซสเซอร์จะประมวลผลสัญญาณและจดจำเสียงสะท้อนที่เกิดจากพัลส์ไมโครเวฟบนพื้นผิวของวัสดุ การระบุสัญญาณเสียงสะท้อนที่ถูกต้องจะเสร็จสมบูรณ์โดยซอฟต์แวร์พัลส์ ระยะทาง D จากพื้นผิวของวัสดุเป็นสัดส่วนกับเวลาเดินทาง T ของพัลส์: D=C×T/2 (โดยที่ C คือความเร็วแสง) เนื่องจากระยะทาง E ของถังเปล่าเป็นที่ทราบ ระดับคือ: L=E-D

เอาต์พุต:
โดยการป้อนความสูงถังเปล่า E (= ศูนย์) ความสูงถังเต็ม F (= ช่วงเต็ม) และพารามิเตอร์การใช้งานบางอย่าง พารามิเตอร์การใช้งานจะปรับมิเตอร์ให้เข้ากับสภาพแวดล้อมการวัดโดยอัตโนมัติ ซึ่งสอดคล้องกับเอาต์พุต 4-20mA

1.8GHz คลื่นนำทาง ขอบเขตการใช้งานเครื่องส่งสัญญาณระดับเรดาร์คลื่นนำทาง

1. โรงไฟฟ้า: อ่างเก็บน้ำ, ปั๊มไซโล, หม้อไอน้ำ, ที่เก็บขี้เถ้า, ถังน้ำมัน ฯลฯ

2. แหล่งน้ำมัน: ถังเก็บน้ำมันดิบ, ถังเก็บน้ำมันกลั่น, ถังตกตะกอน, ถังบำบัดน้ำเสีย, ถังโคลนเจาะ ฯลฯ

3. เคมีภัณฑ์: หอคอยกลั่นน้ำมันดิบ, ไซโลวัตถุดิบ, ไซโลกลาง, ถังปฏิกรณ์, ถังแอมโมเนีย, ถังเก็บยางมะตอย ฯลฯ

4. โลหะวิทยา: ไซโลวัตถุดิบ, ไซโลวัสดุเสริม, ถังบัฟเฟอร์เซลล์อิเล็กโทรไลต์ ฯลฯ

5. ทรัพยากรน้ำ: คลอง, อ่างเก็บน้ำ, การชลประทานในไร่นา, การตรวจสอบระดับน้ำในแม่น้ำ, การเตือนน้ำท่วมฉับพลัน, น้ำท่วมในเมือง ฯลฯ

6. อาหาร: โรงงานน้ำผลไม้, โรงงานนม, ถังเก็บเบียร์ ฯลฯ

7. ยา: ถังเก็บยาจีน, ตัวแยก, ถังหมัก ฯลฯ

8. การบำบัดน้ำ: อ่างเก็บน้ำ, บ่อเกรอะ, ถังบำบัดน้ำ, ถังตกตะกอน, บ่อน้ำลึก, เครือข่ายน้ำดื่ม ฯลฯ

9. กระดาษ: หอเก็บ, ไซโลเก็บสารเคมี ฯลฯ

10. อื่นๆ: เหมืองหิน, การคุ้มครองสิ่งแวดล้อม, การต่อเรือ และอุตสาหกรรมอื่นๆ

1.8GHz คลื่นนำทาง เครื่องส่งสัญญาณระดับเรดาร์ พารามิเตอร์ทางเทคนิค

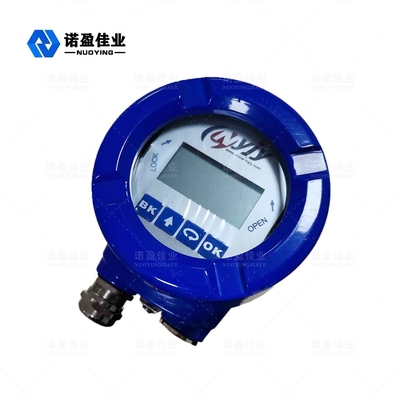

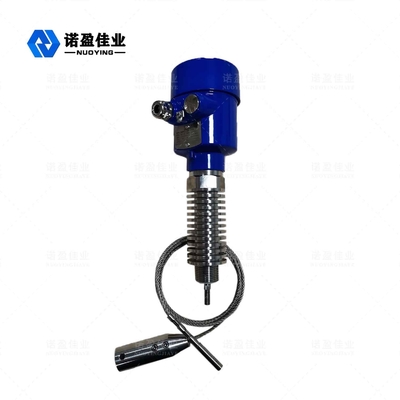

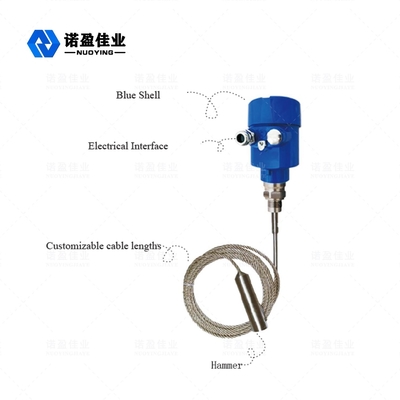

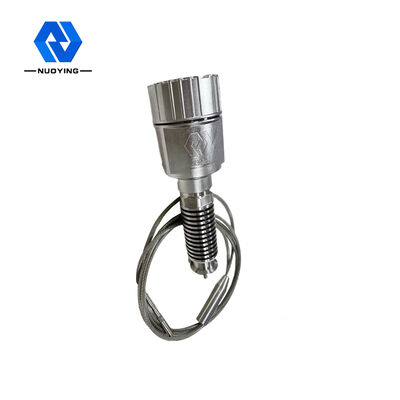

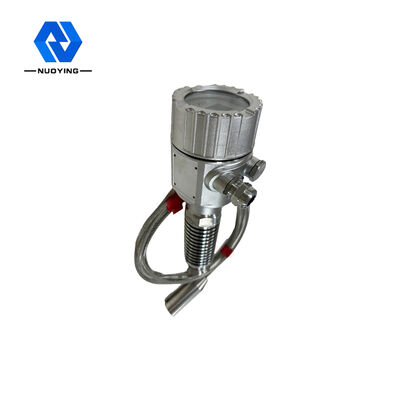

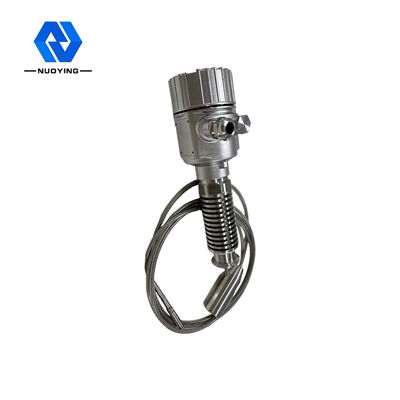

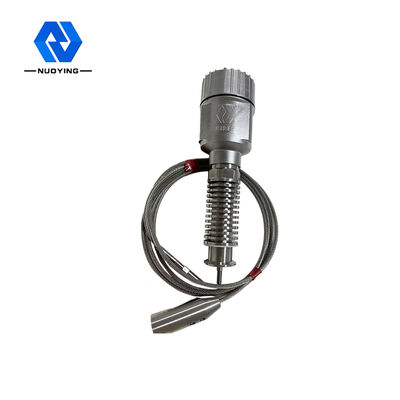

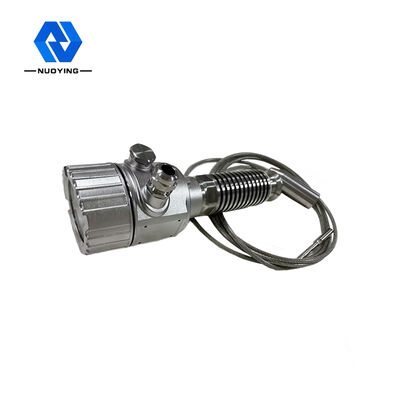

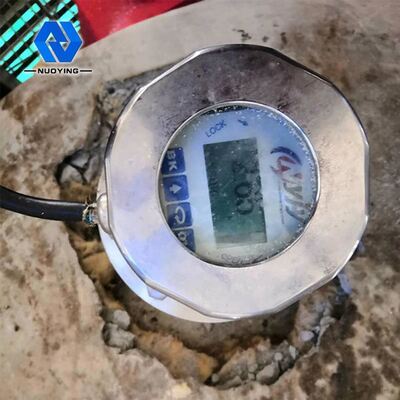

1.8GHz คลื่นนำทาง รูปภาพที่เกี่ยวข้องกับเครื่องส่งสัญญาณระดับเรดาร์คลื่นนำทาง
