ผู้ผลิตเซ็นเซอร์อุณหภูมิสูง NYRD702 เครื่องส่งสัญญาณระดับเรดาร์คลื่นนำทางชนิดก้านสำหรับของเหลวที่มีเอาต์พุต RS485

เครื่องส่งสัญญาณวัดระดับเรดาร์แบบคลื่นนำทางชนิดก้าน NYRD702 สำหรับของเหลวพร้อมเอาต์พุต RS485

หลักการทำงานของเครื่องส่งสัญญาณวัดระดับเรดาร์แบบคลื่นนำทางชนิดก้าน NYRD702

อินพุต:
เรดาร์แบบคลื่นนำทางเป็นเครื่องมือวัดที่ใช้หลักการเดินทางของเวลา คลื่นเรดาร์ทำงานด้วยความเร็วแสง และเวลาทำงานสามารถแปลงเป็นสัญญาณระดับผ่านส่วนประกอบอิเล็กทรอนิกส์ โพรบจะส่งพัลส์ความถี่สูงและแพร่กระจายไปตามสายเคเบิลหรือโพรบแบบก้าน เมื่อพัลส์สัมผัสกับพื้นผิวของวัสดุ จะสะท้อนกลับและรับโดยตัวรับในเครื่อง และสัญญาณระยะทางจะถูกแปลงเป็นสัญญาณระดับ

สัญญาณพัลส์สะท้อนจะถูกส่งไปยังวงจรอิเล็กทรอนิกส์ของเครื่องมือตามสายเคเบิลหรือโพรบแบบก้าน ไมโครโปรเซสเซอร์จะประมวลผลสัญญาณและจดจำเสียงสะท้อนที่เกิดจากพัลส์ไมโครเวฟบนพื้นผิวของวัสดุ การระบุสัญญาณเสียงสะท้อนที่ถูกต้องจะเสร็จสมบูรณ์โดยซอฟต์แวร์พัลส์ ระยะทาง D จากพื้นผิวของวัสดุเป็นสัดส่วนกับเวลาเดินทาง T ของพัลส์: D=C×T/2 (โดยที่ C คือความเร็วแสง) เนื่องจากระยะทาง E ของถังเปล่าเป็นที่ทราบ ระดับคือ: L=E-D

เอาต์พุต:
โดยการป้อนความสูงถังเปล่า E (= ศูนย์) ความสูงถังเต็ม F (= ช่วงเต็ม) และพารามิเตอร์การใช้งานบางอย่าง พารามิเตอร์การใช้งานจะปรับเครื่องมือให้เข้ากับสภาพแวดล้อมการวัดโดยอัตโนมัติ ซึ่งสอดคล้องกับเอาต์พุต 4-20mA

เครื่องส่งสัญญาณวัดระดับเรดาร์แบบคลื่นนำทางชนิดก้าน NYRD702 คุณสมบัติการออกแบบ

◎ Cการวัดแบบสัมผัสที่มีความแม่นยำสูงเพื่อผลลัพธ์ที่แม่นยำยิ่งขึ้น

◎ Nไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอก เช่น อุณหภูมิปานกลาง การเกาะติด ฯลฯ

◎ เหมาะสำหรับสภาวะการทำงานและการใช้งานที่ซับซ้อนต่างๆ เช่น อุณหภูมิสูง ความดันสูงสื่อของค่าคงที่ไดอิเล็กทริกต่ำ ฯลฯ

◎ สามารถติดตั้งในภาชนะโลหะและอโลหะต่างๆ ได้ โดยไม่เป็นอันตรายต่อร่างกายมนุษย์และสิ่งแวดล้อม

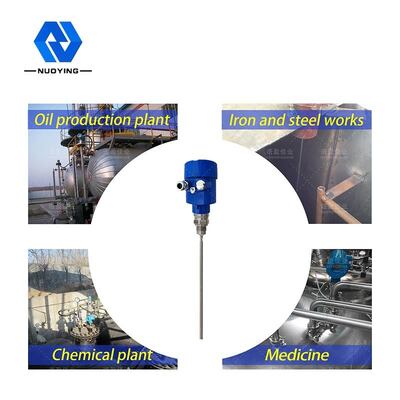

เครื่องส่งสัญญาณวัดระดับเรดาร์แบบคลื่นนำทางชนิดก้าน NYRD702สาขาการใช้งาน

1. โรงไฟฟ้า: อ่างเก็บน้ำ, ปั๊มไซโล, หม้อไอน้ำ, ที่เก็บขี้เถ้า, ถังน้ำมัน ฯลฯ

2. บ่อน้ำมัน: ถังเก็บน้ำมันดิบ, ถังเก็บน้ำมันกลั่น, ถังตกตะกอน, ถังบำบัดน้ำเสีย, ถังโคลนเจาะ ฯลฯ

3. เคมีภัณฑ์: หอคอยกลั่นน้ำมันดิบ, ไซโลวัตถุดิบ, ไซโลกลาง, ถังปฏิกรณ์, ถังแอมโมเนีย, ถังเก็บยางมะตอย ฯลฯ

4. โลหะวิทยา: ไซโลวัตถุดิบ, ไซโลวัสดุเสริม, ถังบัฟเฟอร์เซลล์อิเล็กโทรไลต์ ฯลฯ

5. ทรัพยากรน้ำ: คลอง, อ่างเก็บน้ำ, การชลประทานในไร่นา, การตรวจสอบระดับน้ำในแม่น้ำ, การเตือนภัยน้ำท่วมฉับพลัน, น้ำท่วมในเมือง ฯลฯ

NYRD702ชนิดก้าน เครื่องส่งสัญญาณวัดระดับเรดาร์แบบคลื่นนำทาง พารามิเตอร์ทางเทคนิค

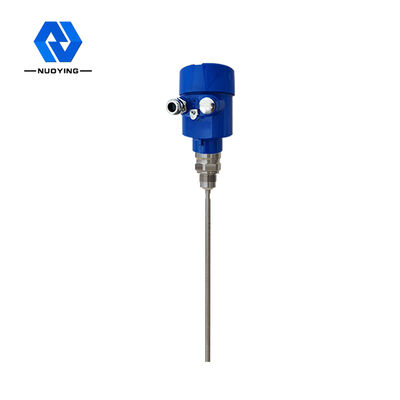

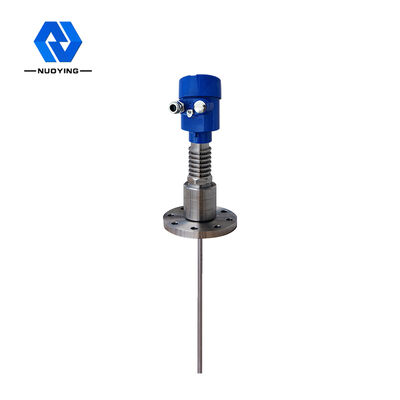

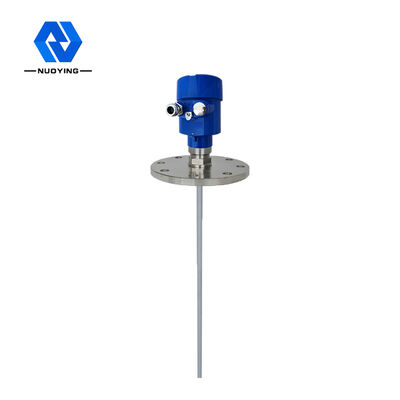

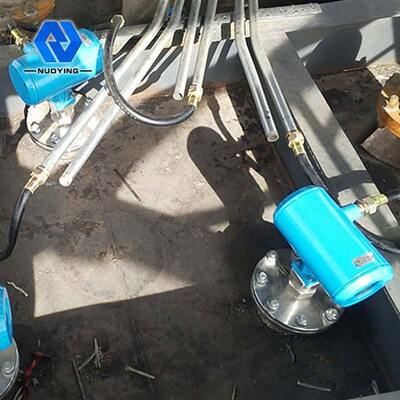

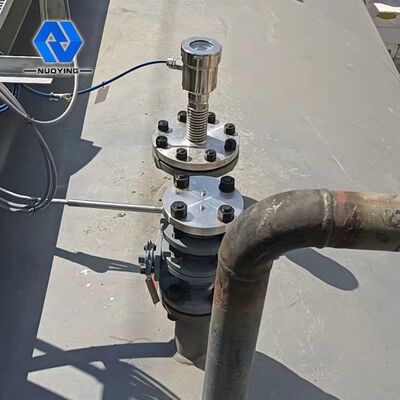

NYRD702ชนิดก้านเครื่องส่งสัญญาณวัดระดับเรดาร์แบบคลื่นนำทาง รูปภาพที่เกี่ยวข้อง
