| ชื่อแบรนด์: | NUOYING |
| เลขรุ่น: | NYSP-M21 |
| MOQ: | 1 บาท |
| ราคา: | $486~$538/pc |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 1,000 ชิ้นต่อเดือน |

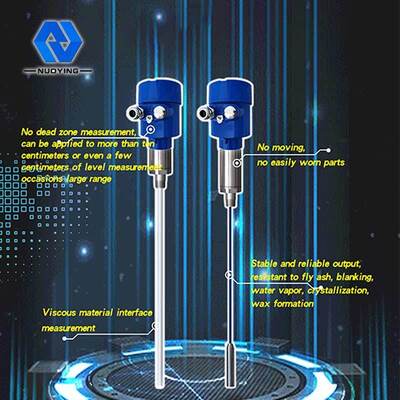

NYSP-M21 เครื่องส่งสัญญาณระดับ RF แบบดิจิทัลต้นทุนต่ำสำหรับของเหลวในสภาพแวดล้อมแรงดันสูง
รูปภาพที่เกี่ยวข้องหลักการทำงาน
เทคโนโลยีการวัดค่าการนำไฟฟ้า RF เป็นเทคโนโลยีการวัดระดับที่มีข้อได้เปรียบเฉพาะตัว แม้ว่าแนวคิดจะคล้ายคลึงกับเทคนิคการวัดค่าความจุทั่วไป แต่เทคนิคการนำไฟฟ้า RF ได้รวมวงจรไดรเวอร์ชีลด์และวงจรช็อปเปอร์เข้าไว้ในหน่วยอิเล็กทรอนิกส์ ดังนั้นจึงสามารถวัดค่าความต้านทานและค่าความต้านทานของปฏิกิริยาแยกกันได้ ค่าความต้านทานและค่ารีแอกแตนซ์ของสิ่งที่ห้อยอยู่ใดๆ จะถูกคำนวณตามกฎฟิสิกส์ว่ามีขนาดเท่ากัน ดังนั้นผลกระทบของสิ่งที่ห้อยอยู่สามารถวัดและกำจัดออกจากเอาต์พุตทั้งหมดได้โดยการเลื่อนเฟสของวงจรออสซิลเลเตอร์
โพรบของเครื่องวัดระดับของเหลวแบบนำไฟฟ้าความถี่วิทยุจะถูกติดตั้งในถังเก็บ และการเปลี่ยนแปลงสัญญาณความถี่วิทยุที่เกิดจากการเปลี่ยนแปลงระดับของเหลวจะได้รับผ่านโพรบ ปลายไดรเวอร์-ชีลด์ของโพรบจะป้องกันไม่ให้กระแส RF เกิดเป็นวงจรผ่านวัสดุที่ห้อยอยู่ ทำให้มั่นใจในความแม่นยำของการวัด

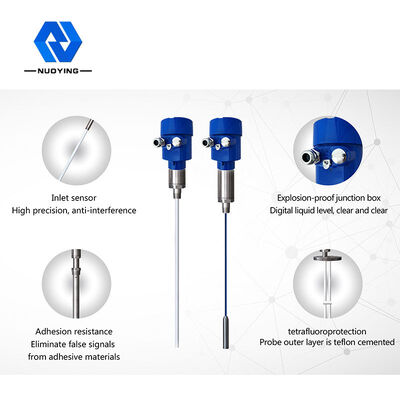

รูปภาพที่เกี่ยวข้องคุณสมบัติการออกแบบ
1. เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูง แรงดันสูง และการกัดกร่อน
2. ไม่ได้รับผลกระทบจากเสียงรบกวน ฝุ่นละออง หมอก และการเปลี่ยนแปลงอุณหภูมิ
3. ไม่มีระยะทางบอด เหมาะสำหรับถังต่างๆ
4. ประหยัดสำหรับถังขนาดใหญ่
5. เอาต์พุต 4~20mA เข้ากันได้กับระบบควบคุมและมิเตอร์ส่วนใหญ่
รูปภาพที่เกี่ยวข้องพารามิเตอร์ทางเทคนิค
| รุ่นผลิตภัณฑ์ | NYSP-M21 |
| การใช้งานทั่วไป |
ของเหลวที่มีค่าคงที่ไดอิเล็กทริกต่ำ |
| ประเภทโพรบ | แท่งทรงกระบอก PTFE/304 (อุปกรณ์เสริม) |
| ช่วงการวัด | 3 ม., 20 ม. |
| แหล่งจ่ายไฟ | 24VDC |
| อุณหภูมิปานกลาง | -40~+200°C |
| การเชื่อมต่อกระบวนการ |
เกลียว 1" BSPT (มาตรฐาน) หน้าแปลน (อุปกรณ์เสริม)แรงดันกระบวนการ |
| -0.1~8.0MPa | ระดับการป้องกัน |
| IP67 | ระดับป้องกันการระเบิด |
| Exia II CT6 (อุปกรณ์เสริม) | เอาต์พุตสัญญาณ |
| 4...20mA/HART/RS485/Modbus... | อินเทอร์เฟซไฟฟ้า |
| M20*1.5, ½" NPT | หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งได้ตามความต้องการเฉพาะของผู้ใช้ |

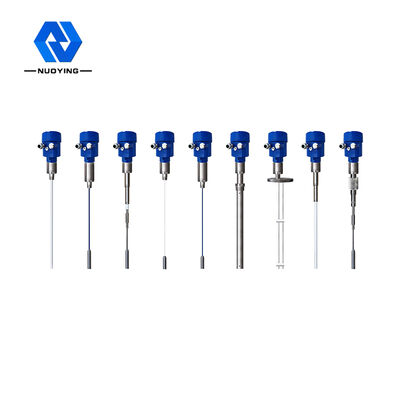

NYSP-M21 เครื่องส่งสัญญาณระดับ RF แบบดิจิทัลต้นทุนต่ำ
