NYCZ500 กล่องวัดระดับแบบแม่เหล็กสําหรับวัดระดับของของเหลว พร้อมใบรับรอง CE และความแม่นยํา ± 0.5mm

NYCZ500 กล่องวัดระดับแบบแม่เหล็กสําหรับวัดระดับของของเหลว พร้อมใบรับรอง CE และความแม่นยํา ± 0.5mm

NYCZ500 กล่องวัดระดับแบบแม่เหล็กหลักการทํางาน

ผลิตภัณฑ์ประกอบด้วยไม้วัด, ห้องอิเล็กทรอนิกส์ และลูกบอลลอยที่ไม่สัมผัสติดกับไม้วัดสาย magnetostrictive (สายนําคลื่น) ถูกติดตั้งในไม้วัดไม้วัดทําจากท่อสแตนเลสที่ไม่เป็นแม่เหล็ก ซึ่งปกป้องสายนําคลื่นได้ดี

เมื่อเครื่องวัดระดับของของเหลว magnetostrictive กําลังทํางาน เครื่องกําเนิดผลักดันในห้องอิเล็กทรอนิกส์ส่งผลักดันการเริ่มต้น เมื่อผลักดันการเริ่มต้นนี้ถูกส่งผ่านสาย waveguideมันสร้างสนามแม่เหล็กหมุนเคลื่อนไปในทิศทางของสายนําคลื่นเมื่อสนามแม่เหล็กนี้พบกับสนามแม่เหล็กถาวรในลูกบอลลอย มันสร้างอิทธิพลกระชับแม่เหล็กทําให้สายนําคลื่นบิดและสร้างคลื่นกลไกความเร็วคงที่คลื่นกลไกนี้แพร่กระจายไปในสองทิศทาง คลื่นกลไกที่ถึงปลายของไม้วัดถูกดูดซึมโดยตัวดับคลื่นกลไกที่ส่งกลับไปที่ห้องอิเล็กทรอนิกส์ถูกตรวจจับโดยกลไกการรับพลังงานที่ติดตั้งอยู่ในห้องอิเล็กทรอนิกส์และแปลงเป็นแรงกระแทกกระแสที่ตรงกันอุปกรณ์การเก็บพลังงานคํานวณความแตกต่างระหว่างเวลาระหว่างสองกระแทกเพื่อวัดความสูงของระดับของเหลวที่วัดได้อย่างแม่นยํา

NYCZ500 กล่องวัดระดับแบบแม่เหล็ก ลักษณะการออกแบบ

1. การใช้งานที่กว้างขวาง: มีรูปแบบสัญจรหลายรูปแบบรูปแบบการเชื่อมโยงกระบวนการหลายรูปแบบ วัสดุการผลิตหลายรูปแบบ สามารถออกแบบตามความต้องการ;

2ความซื่อสัตย์: เนื่องจากเครื่องวัดระดับ magnetostrictive ใช้หลักการนําคลื่น ไม่มีส่วนเคลื่อนไหวทางกล ดังนั้นจึงไม่มีการขัดแย้ง ไม่มีการสวมใส่เครื่องแปลงทั้งหมดถูกปิดในท่อเหล็กไร้ขัด, และสื่อการวัดไม่ติดต่อ การทํางานเซ็นเซอร์ที่น่าเชื่อถือ, ชีวิตยาว

3ความแม่นยําสูง: เนื่องจากเครื่องวัดระดับ magnetostrictive ทํางานด้วยแรงผลักดันการนําคลื่น, การเลื่อนที่วัดถูกกําหนดโดยการวัดเวลาของแรงผลักดันการเริ่มต้นและแรงผลักดันการสิ้นสุดดังนั้นความแม่นยําของการวัดจะสูงและความละเอียดจะดีกว่า 0.01%FS ซึ่งยากที่จะบรรลุความแม่นยํากับเซ็นเซอร์อื่นๆ

4ความปลอดภัยที่ดี: เครื่องวัดระดับที่มีความเข้มข้นด้วยแม่เหล็ก มีประสิทธิภาพที่ป้องกันการระเบิดสูง ปลอดภัยในตัว ปลอดภัยในการใช้ โดยเฉพาะสําหรับการวัดวัสดุเคมีและของเหลวที่เผาไหม้ไม่จําเป็นต้องเปิดฝาถังเมื่อวัด, หลีกเลี่ยงความไม่ปลอดภัยของการวัดด้วยมือ

5- เครื่องวัดระดับแม่เหล็กดึงง่ายในการติดตั้งและดูแลง่าย: เครื่องวัดระดับแม่เหล็กดึงโดยทั่วไปติดตั้งผ่านช่องเปิดที่มีอยู่ด้านบนของถังโดยเฉพาะเหมาะสําหรับการติดตั้งถังเก็บของใต้ดินและถังที่มีการใช้งานแล้ว, และไม่สามารถส่งผลกระทบต่อการผลิตปกติระหว่างกระบวนการติดตั้ง

NYCZ500 กล่องวัดระดับแบบแม่เหล็ก สนามการใช้งาน

1. การวัดและควบคุมระดับสนามอุตสาหกรรม

2. การวัดและควบคุมระดับถัง

3การควบคุมระดับของของเหลวในกระบวนการเคมี

4การควบคุมระดับของเหลวในถังยา

5การควบคุมถังอาหารและเครื่องดื่ม

6การติดตามระดับน้ําในเขื่อน

7. น้ําดื่มและการบําบัดน้ําเสีย

8. การวัดและควบคุม ระหว่างน้ํามันและน้ํา

9. ระบบบริหารการวัดสถานีน้ํามัน

10. การวัดและควบคุมระดับของของเหลวอื่น ๆ

NYCZ500 กล่องวัดระดับแบบแม่เหล็กปริมาตรเทคนิค

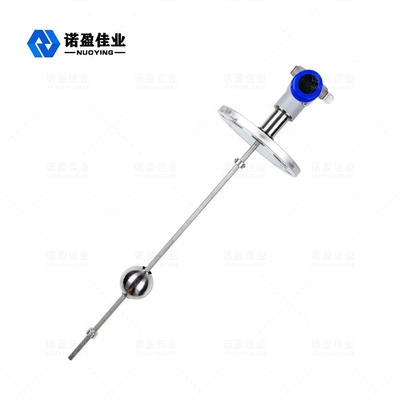

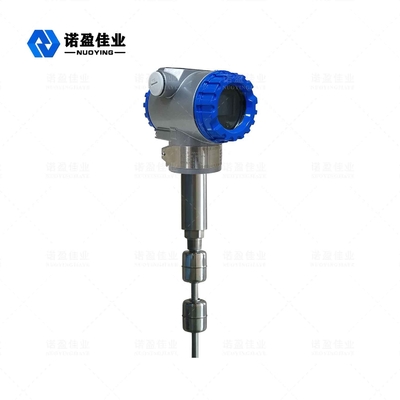

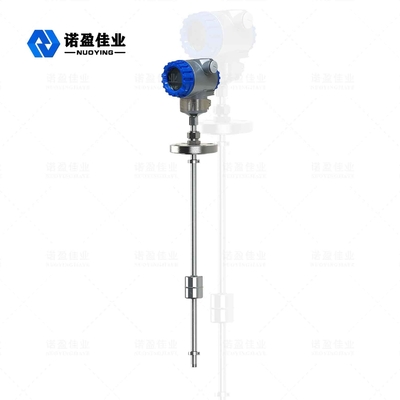

NYCZ500 กล่องวัดระดับแบบแม่เหล็ก ภาพที่เกี่ยวข้อง
