| ชื่อแบรนด์: | NUOYING |
| เลขรุ่น: | NYCZ500 |
| MOQ: | 1 บาท |
| ราคา: | $558~$1200/pc |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 1,000 ชิ้นต่อเดือน |
เครื่องวัดระดับแม่เหล็กไฟฟ้า NYCZ500 สำหรับการวัดระดับของเหลว-ของเหลวที่มีความน่าเชื่อถือสูง
เครื่องวัดระดับแม่เหล็กไฟฟ้า NYCZ500 หลักการทำงาน
ผลิตภัณฑ์ประกอบด้วยแกนวัด, ห้องอิเล็กทรอนิกส์ และลูกลอยแบบไม่สัมผัสที่สวมอยู่บนแกนวัด ลวดแม่เหล็กไฟฟ้า (ลวดคลื่นนำ) ติดตั้งอยู่ภายในแกนวัด แกนวัดทำจากท่อสแตนเลสที่ไม่ใช่แม่เหล็ก ซึ่งช่วยป้องกันลวดคลื่นนำได้เป็นอย่างดี
เมื่อเครื่องวัดระดับแม่เหล็กไฟฟ้าทำงาน ตัวสร้างพัลส์ในห้องอิเล็กทรอนิกส์จะส่งพัลส์เริ่มต้น เมื่อพัลส์เริ่มต้นนี้ส่งผ่านลวดคลื่นนำ จะสร้างสนามแม่เหล็กหมุนที่เคลื่อนที่ไปตามทิศทางของลวดคลื่นนำ เมื่อสนามแม่เหล็กนี้พบกับสนามแม่เหล็กถาวรในลูกลอย จะเกิดผลกระทบจากการยืดตัวของแม่เหล็กไฟฟ้า ทำให้ลวดคลื่นนำบิดตัวและสร้างคลื่นกลด้วยความเร็วคงที่ คลื่นกลนี้จะแพร่กระจายไปสองทิศทาง คลื่นกลที่ไปถึงปลายแกนวัดจะถูกดูดซับโดยตัวหน่วง คลื่นกลที่ส่งกลับไปยังห้องอิเล็กทรอนิกส์จะถูกตรวจจับโดยกลไกรับพลังงานที่ติดตั้งอยู่ในห้องอิเล็กทรอนิกส์ และแปลงเป็นพัลส์กระแสไฟฟ้าที่สอดคล้องกัน กลไกรับพลังงานจะคำนวณความแตกต่างของเวลา (time difference) ระหว่างสองพัลส์ เพื่อวัดความสูงของระดับของเหลวที่วัดได้อย่างแม่นยำ
เครื่องวัดระดับแม่เหล็กไฟฟ้า NYCZ500 คุณสมบัติการออกแบบ
1. ความสามารถในการใช้งานที่หลากหลาย: รูปแบบโพรบที่หลากหลาย, รูปแบบการเชื่อมต่อกระบวนการที่หลากหลาย, วัสดุการผลิตที่หลากหลาย, สามารถออกแบบตามความต้องการของลูกค้าได้;
2. ความน่าเชื่อถือ: เนื่องจากเครื่องวัดระดับแม่เหล็กไฟฟ้าใช้หลักการคลื่นนำ จึงไม่มีชิ้นส่วนที่เคลื่อนที่ด้วยกลไก จึงไม่มีแรงเสียดทาน ไม่มีการสึกหรอ ตัวแปลงทั้งหมดถูกปิดผนึกในท่อสแตนเลส และตัวกลางในการวัดไม่สัมผัส ทำให้เซ็นเซอร์ทำงานได้อย่างน่าเชื่อถือและมีอายุการใช้งานยาวนาน
3. ความแม่นยำสูง: เนื่องจากเครื่องวัดระดับแม่เหล็กไฟฟ้าทำงานด้วยพัลส์คลื่นนำ การวัดการกระจัดจะถูกกำหนดโดยการวัดเวลาของพัลส์เริ่มต้นและพัลส์สิ้นสุด ดังนั้นความแม่นยำในการวัดจึงสูง และความละเอียดดีกว่า 0.01%FS ซึ่งเป็นความแม่นยำที่ยากจะบรรลุได้ด้วยเซ็นเซอร์อื่นๆ
เครื่องวัดระดับแม่เหล็กไฟฟ้า NYCZ500 พารามิเตอร์ทางเทคนิค
| รุ่น | NYCZ500 |
| การใช้งานทั่วไป | การวัดระดับของเหลว, การวัดระดับของเหลว-ของเหลว |
| รูปแบบเสาอากาศ | แบบแท่ง |
| วัสดุเสาอากาศ | 304, 316L (เลือกได้) |
| ช่วงการวัด | 0～ 5 เมตร |
| ความแม่นยำในการวัด | ±0.5 มม. |
| มุมการวัด | 10° |
| แหล่งจ่ายไฟ | 24VDC (2 สาย, 4 สาย), 220VAC |
| อุณหภูมิของกระบวนการ | -40～+200°C |
| แรงดันของกระบวนการ | -0.1~10.0MPa |
| การเชื่อมต่อกระบวนการ | เกลียว, หน้าแปลน, ขายึด (เลือกได้) |
| สัญญาณเอาต์พุต | 4...20mA/HART/RS485/Modbus |
| กระแสไฟฟ้าทำงาน | 4...20mA |
| ลักษณะโหลด | ความต้านทานโหลดสูงสุด 600Ω สำหรับเอาต์พุตกระแส; ความต้านทานโหลดสูงสุด 2mA สำหรับเอาต์พุตแรงดัน |
| เวลาตอบสนอง | 0.2-5ms |
| ระดับการป้องกัน | IP65, IP67, IP68 (เลือกได้) |
| ระดับการป้องกันการระเบิด | Exia¡¢¢CT6 Ga; Exia¡¢¢CT6 Gb |
หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งได้ตามความต้องการเฉพาะของผู้ใช้

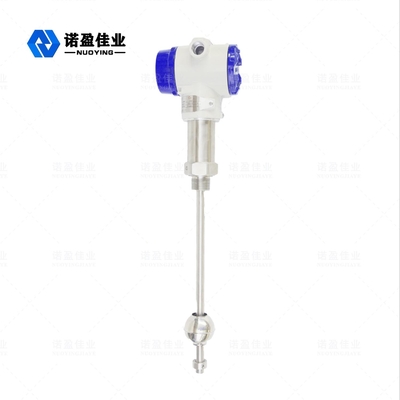

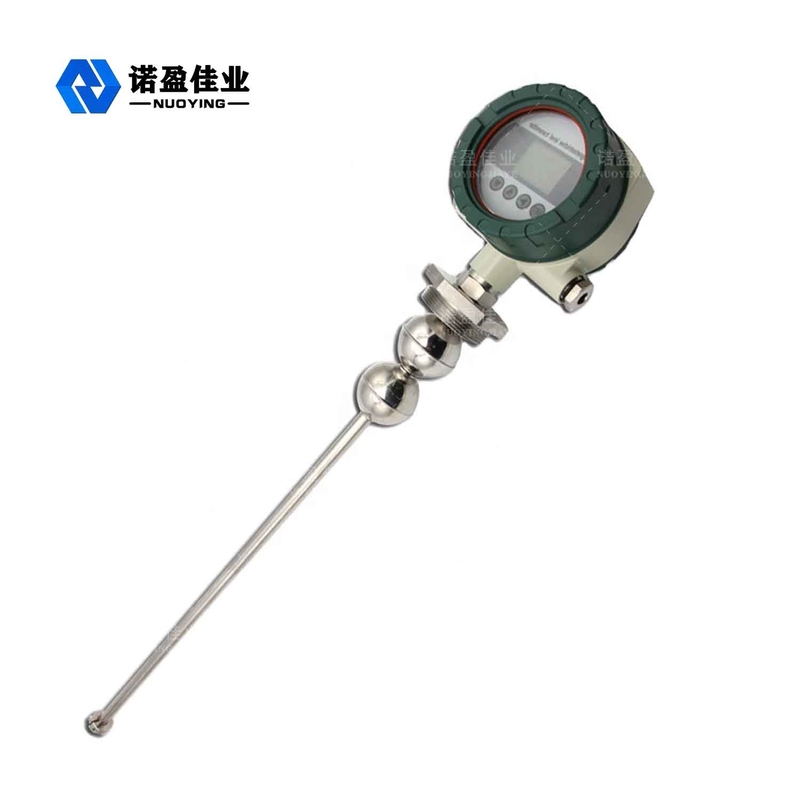

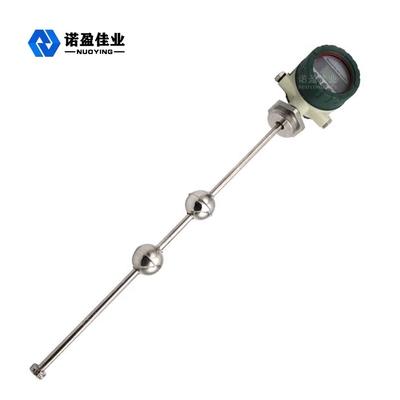

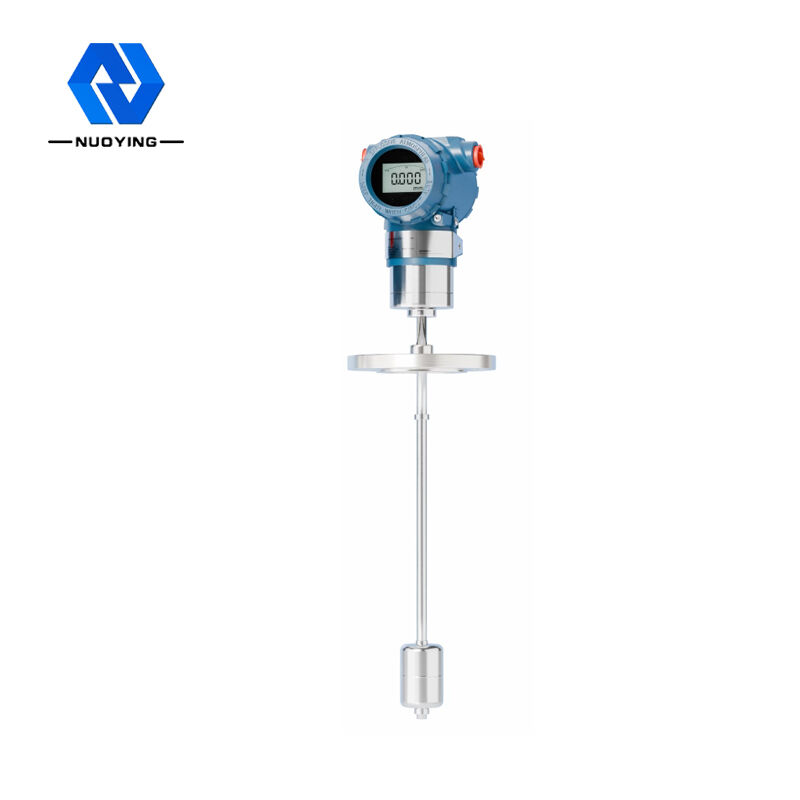

เครื่องวัดระดับแม่เหล็กไฟฟ้า NYCZ500 รูปภาพที่เกี่ยวข้อง
