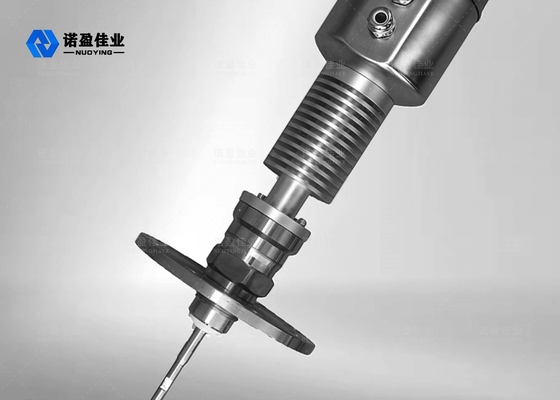

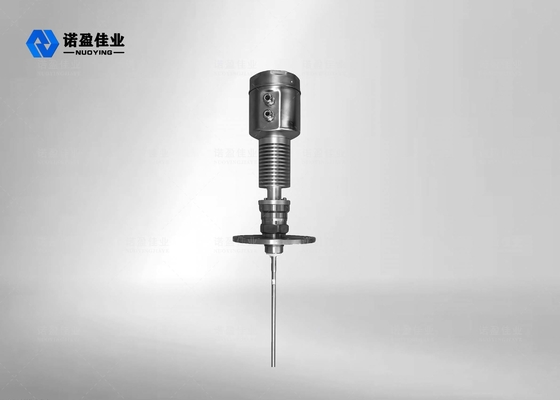

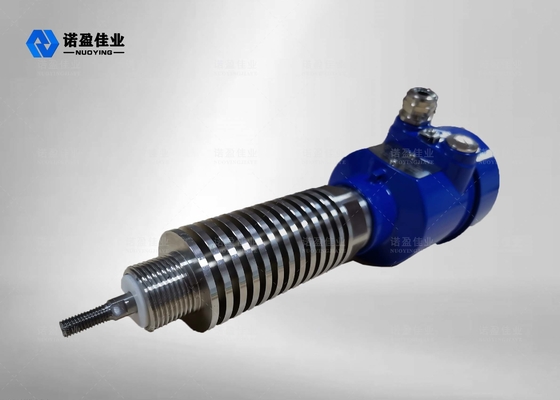

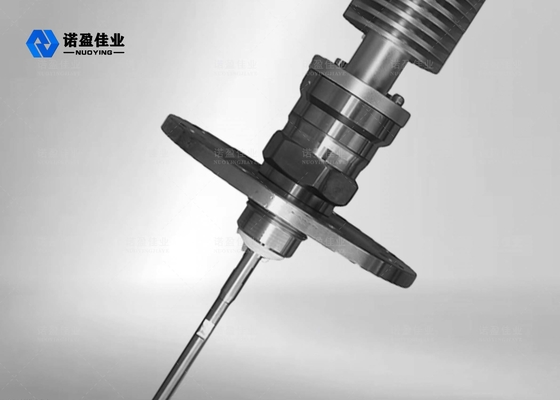

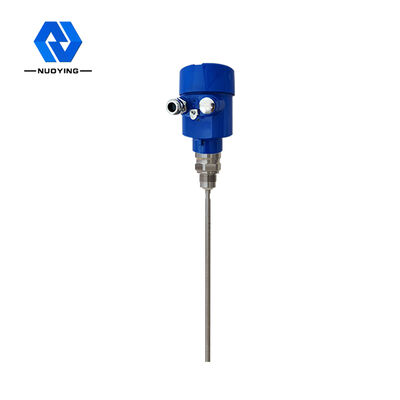

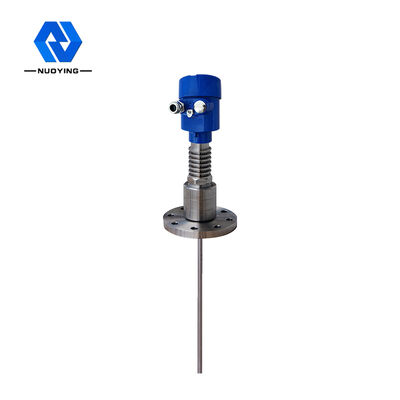

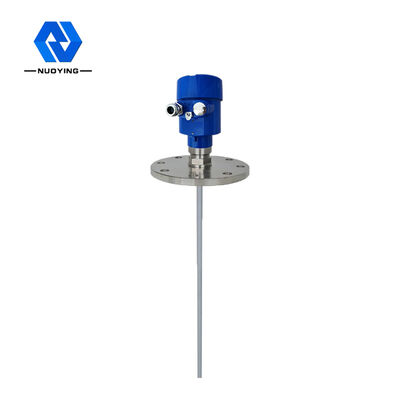

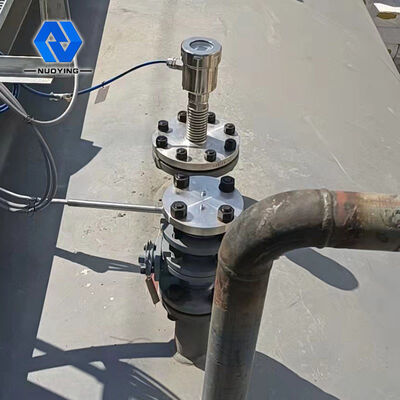

NYRD-705 เซ็นเซอร์อุณหภูมิสูง ราดาร์คลื่น ระดับเมตร เครื่องส่งสําหรับเหลวแบบดียาเลคติกต่ําคงที่ ระยะ 15M

NYRD-705 เซ็นเซอร์อุณหภูมิสูง ราดาร์คลื่น ระดับเมตร เครื่องส่งสําหรับเหลวแบบดียาเลคติกต่ําคงที่ ระยะ 15M

ชื่อแบรนด์:	NUOYING
เลขรุ่น:	NYRD-705
MOQ:	1PCS
ราคา:	$239 to $569/pcs
เงื่อนไขการจ่ายเงิน:	T/T
ความสามารถในการจําหน่าย:	1,000 ชิ้นต่อเดือน

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ซีอาน, มณฑลส่านซี, จีน

ได้รับการรับรอง:

CE, SIL, ATEX

ระดับ:

ทางอุตสาหกรรม

การรับประกัน:

12 เดือน

การสนับสนุนที่กำหนดเอง:

โออีเอ็ม, โอเอ็มดี

ชื่อแบรนด์:

NUOYING

แอปพลิเคชันทั่วไป:

ของเหลว

การวัดความแม่นยำ:

0.05%-0.1%เอฟเอส

แหล่งจ่ายไฟ:

24Vdc

การปรากฏตัวของเสาอากาศ:

304 (ไม่จำเป็น)

อุณหภูมิปานกลาง:

-40~+500℃

ช่วงการวัด:

รายละเอียดการบรรจุ:

60*30*30ซม

สามารถในการผลิต:

1,000 ชิ้นต่อเดือน

คำอธิบายผลิตภัณฑ์

เครื่องวัดระดับเรดาร์สำหรับของเหลวที่มีการกัดกร่อนสูง

เครื่องส่งสัญญาณวัดระดับเรดาร์ NYRD-703 ภาพรวม

พารามิเตอร์ผลิตภัณฑ์

การใช้งานทั่วไป	ของเหลว
วัสดุเสาอากาศ	304 (อุปกรณ์เสริม)
ช่วงการวัด	15 เมตร
แหล่งจ่ายไฟ	24VDC (สองสาย, สี่สาย)
อุณหภูมิของตัวกลาง	-40~500°C
ความดันกระบวนการ	-0.1~4.0MPa
การเชื่อมต่อกระบวนการ	เกลียว, หน้าแปลน (อุปกรณ์เสริม)
สัญญาณขาออก	4...20mA/HART/RS485/Modbus...

คำอธิบายผลิตภัณฑ์

หลักการทำงานของเครื่องส่งสัญญาณวัดระดับเรดาร์แบบคลื่นนำทาง NYRD705

พัลส์ไมโครเวฟความถี่สูงที่ส่งโดยเรดาร์คลื่นนำทางจะแพร่กระจายไปตามส่วนประกอบตรวจจับ (สายเคเบิลเหล็กหรือแท่งเหล็ก) เมื่อพบกับตัวกลางที่วัดได้ จะเกิดการสะท้อนเนื่องจากการเปลี่ยนแปลงค่าคงที่ไดอิเล็กทริกอย่างกะทันหัน และพลังงานพัลส์ส่วนหนึ่งจะสะท้อนกลับ ช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่สะท้อนกลับจะเป็นสัดส่วนกับระยะห่างจากตัวกลางที่วัดได้
อินพุต:
เรดาร์คลื่นนำทางเป็นเครื่องมือวัดที่ใช้หลักการเดินทางของเวลา คลื่นเรดาร์วิ่งด้วยความเร็วแสง และเวลาเดินทางสามารถแปลงเป็นสัญญาณระดับวัสดุผ่านส่วนประกอบอิเล็กทรอนิกส์ โพรบจะส่งพัลส์ความถี่สูงและแพร่กระจายไปตามสายเคเบิลหรือโพรบแบบแท่ง เมื่อพัลส์พบกับพื้นผิววัสดุ จะสะท้อนกลับและรับโดยตัวรับในเครื่อง และสัญญาณระยะทางจะถูกแปลงเป็นสัญญาณระดับวัสดุ
สัญญาณสะท้อนจะถูกส่งไปยังวงจรอิเล็กทรอนิกส์ของเครื่องมือตามสายเคเบิลหรือโพรบแบบแท่ง ไมโครโปรเซสเซอร์จะประมวลผลสัญญาณและระบุเสียงสะท้อนที่เกิดจากพัลส์ไมโครเวฟบนพื้นผิววัสดุ การจดจำสัญญาณเสียงสะท้อนที่ถูกต้องจะเสร็จสมบูรณ์โดยซอฟต์แวร์พัลส์
ระยะทาง D จากพื้นผิววัสดุเป็นสัดส่วนกับเวลาเดินทางของพัลส์ T:
D=C×T/2 (C คือความเร็วแสง)
เนื่องจากระยะทาง E ของถังเปล่าเป็นที่ทราบกัน ระดับวัสดุ L คือ:
L=E-D
เอาต์พุต:
ตั้งค่าโดยการป้อนความสูงถังเปล่า E (= จุดศูนย์), ความสูงถังเต็ม F (= สเกลเต็ม) และพารามิเตอร์การใช้งานบางอย่าง พารามิเตอร์การใช้งานจะปรับเครื่องมือให้เข้ากับสภาพแวดล้อมการวัดโดยอัตโนมัติ ซึ่งสอดคล้องกับเอาต์พุต 4-20mA

คุณสมบัติการออกแบบเครื่องส่งสัญญาณวัดระดับเรดาร์แบบคลื่นนำทาง NYRD705

1.เครื่องวัดระดับเรดาร์อัจฉริยะใช้เทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผลเสียงสะท้อนแบบค้นหาเสียงสะท้อนที่เป็นเอกลักษณ์ การวัดแบบสัมผัส ความแม่นยำในการวัดสูง การวัดที่แม่นยำยิ่งขึ้น ในขณะเดียวกัน เรดาร์คลื่นนำทางทนทานต่อการเกาะติดและไม่ได้รับผลกระทบจากอุณหภูมิภายนอก เช่น อุณหภูมิของตัวกลางและการเกาะติด
2.โหมดการเชื่อมต่อกระบวนการที่หลากหลายและประเภทของส่วนประกอบตรวจจับทำให้เครื่องวัดระดับเรดาร์คลื่นนำทางซีรีส์ 70X เหมาะสำหรับสภาวะการทำงานและการใช้งานที่ซับซ้อนต่างๆ เช่น อุณหภูมิสูง ความดันสูง และตัวกลางที่มีค่าคงที่ไดอิเล็กทริกต่ำ
3.ด้วยโหมดการทำงานแบบพัลส์ ผลิตภัณฑ์มีกำลังส่งต่ำมากและสามารถติดตั้งในภาชนะโลหะและอโลหะต่างๆ โดยไม่เป็นอันตรายต่อร่างกายมนุษย์และสิ่งแวดล้อม

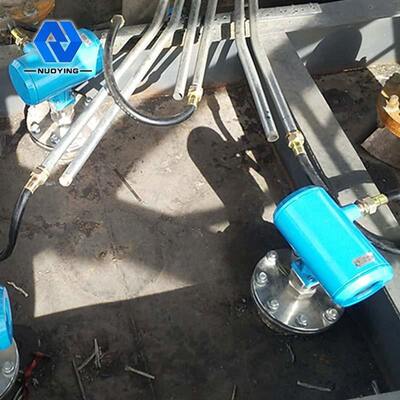

ขอบเขตการใช้งานเครื่องส่งสัญญาณวัดระดับเรดาร์แบบคลื่นนำทาง NYRD705

1.โรงไฟฟ้า: อ่างเก็บน้ำ, ปั๊มไซโล, หม้อไอน้ำ, ที่เก็บขี้เถ้า, ถังน้ำมัน ฯลฯ
2.แหล่งน้ำมัน: ถังเก็บน้ำมันดิบ, ถังเก็บน้ำมันกลั่น, เครื่องแยกสามเฟส, ถังตกตะกอน, ถังบำบัดน้ำเสีย, ถังโคลนเจาะ ฯลฯ
3.เคมีภัณฑ์: หอคอยกลั่นน้ำมันดิบ, ไซโลวัตถุดิบ, ไซโลกลาง, ถังปฏิกรณ์, ถังแอมโมเนีย, ถังเก็บยางมะตอย ฯลฯ
4.โลหะวิทยา: ไซโลวัตถุดิบ, ไซโลวัสดุเสริม, ถังบัฟเฟอร์เซลล์อิเล็กโทรไลต์ ฯลฯ
5.ทรัพยากรน้ำ: คลอง, อ่างเก็บน้ำ, การชลประทานในไร่นา, การตรวจวัดระดับน้ำในแม่น้ำ, การเตือนภัยน้ำท่วมฉับพลัน, น้ำท่วมในเมือง,
ฯลฯ
6.อาหาร: โรงงานน้ำผลไม้, โรงงานนม, ถังเก็บน้ำตาลทรายดิบ, ถังเก็บน้ำมะเขือเทศ, ถังเก็บเบียร์ ฯลฯ
7.เภสัชกรรม: ถังเก็บยาจีน, เครื่องแยก, ถังหมัก ฯลฯ
8.การบำบัดน้ำ: อ่างเก็บน้ำ, บ่อเกรอะ, ถังบำบัดน้ำ, ถังตกตะกอน, บ่อน้ำลึก, เครือข่ายน้ำดื่ม ฯลฯ
9.กระดาษ: ไซโลวัตถุดิบ, หอเก็บ, ดรัมอบแห้ง, ไซโลเก็บสารเคมี ฯลฯ
10.อื่นๆ: เหมืองหิน, เหมืองถ่านหิน, การคุ้มครองสิ่งแวดล้อม, การต่อเรือ และอุตสาหกรรมอื่นๆ
