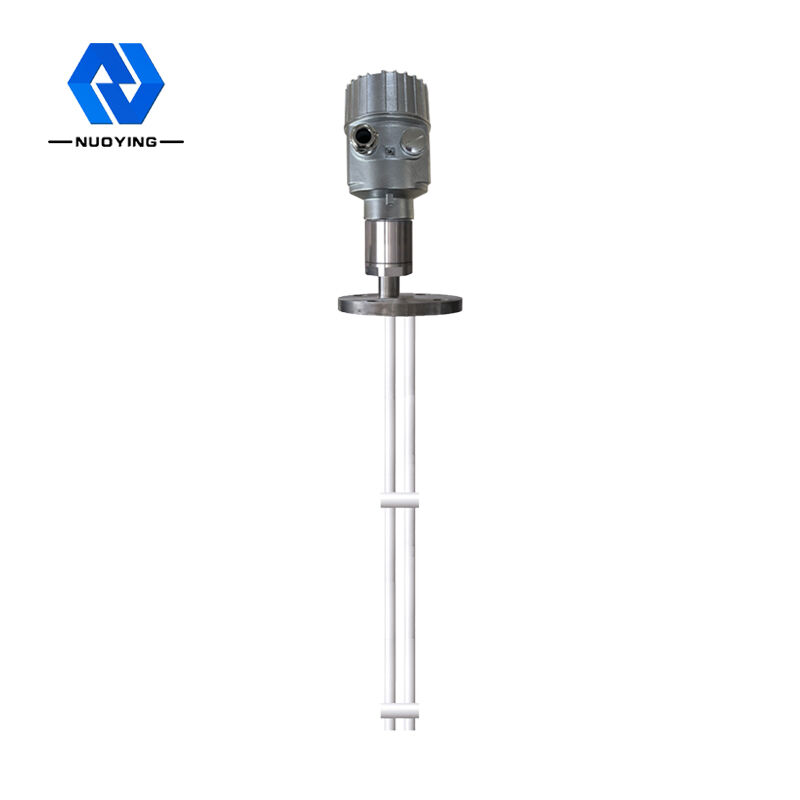

ขายร้อน NUOYING NYSP-M22 4-20mA Rf Admittance Capacitive Level Meter

ขายร้อน NUOYING NYSP-M22 4-20mA Rf Admittance Capacitive Level Meter

ชื่อแบรนด์:	NUOYING
เลขรุ่น:	NYSP-M22
MOQ:	1PCS
ราคา:	$129 to $529/pcs
เงื่อนไขการจ่ายเงิน:	T/T
ความสามารถในการจําหน่าย:	1,000 ชิ้นต่อเดือน

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ซีอาน, มณฑลส่านซี, จีน

ได้รับการรับรอง:

CE, SIL, ATEX

ระดับ:

ทางอุตสาหกรรม

การรับประกัน:

12 เดือน

การสนับสนุนที่กำหนดเอง:

โออีเอ็ม, โอเอ็มดี

ชื่อแบรนด์:

NUOYING

การใช้งาน:

ของเหลวที่มีฤทธิ์กัดกร่อนอย่างรุนแรง

ความแม่นยำในการวัด:

0.05%~ 0.1%FS

แหล่งจ่ายไฟ:

24Vdc

การเชื่อมต่อกระบวนการ:

เธรด BSPT 3/4" (มาตรฐาน) วิธีการติดตั้งสีน้ำเงิน (อุปกรณ์เสริม)

อุณหภูมิปานกลาง:

-40~+150℃

กระบวนการกดดัน:

-0.1~2.5MPa

สัญญาณเอาท์พุต:

4 ... 20MA/HART/RS485/MODBUS ...

เกรดการป้องกัน:

IP 65 ,IP 67 ,IP 68 (อุปกรณ์เสริม)

รายละเอียดการบรรจุ:

40*30*30ซม

สามารถในการผลิต:

1,000 ชิ้นต่อเดือน

คำอธิบายผลิตภัณฑ์

โปรโมชั่นร้อนแรง NUOYING NYSP-M22 เครื่องวัดระดับแบบ RF Admittance 4-20mA

Nuoying NYSP-M22เครื่องวัดระดับแบบ Radio Frequency Admittance ภาพรวม

รายละเอียดสินค้า

หลักการทำงานของเครื่องส่งสัญญาณวัดระดับแบบ RF Admittance รุ่น NYSP-M22

เทคโนโลยีการวัดค่าการนำไฟฟ้าด้วยคลื่นวิทยุ (RF conductivity measurement technology) เป็นเทคโนโลยีการวัดระดับที่มีข้อได้เปรียบเฉพาะตัว แม้ว่าแนวคิดจะคล้ายคลึงกับเทคโนโลยีการวัดแบบคาปาซิทีฟทั่วไป แต่เทคโนโลยี RF conductivity ได้รวมวงจร Driving-Shield และวงจร Chopper ไว้ในหน่วยอิเล็กทรอนิกส์ ทำให้สามารถวัดค่าความต้านทานเชิงซ้อน (impedance) และความต้านทานเชิงประจุ (capacitive resistance) แยกจากกันได้ ค่าความต้านทานเชิงซ้อนและค่ารีแอกแตนซ์ของวัสดุที่เกาะติดจะถูกคำนวณตามกฎฟิสิกส์ว่ามีขนาดเท่ากัน ดังนั้นผลกระทบจากวัสดุที่เกาะติดสามารถวัดและกำจัดออกจากเอาต์พุตทั้งหมดได้โดยการเลื่อนเฟสของวงจรออสซิลเลเตอร์
หัววัดของเครื่องวัดระดับแบบ RF conductivity จะถูกติดตั้งในถัง และการเปลี่ยนแปลงของสัญญาณ RF ที่เกิดจากการเปลี่ยนแปลงระดับจะถูกตรวจจับโดยหัววัด ส่วนปลาย Driving-Shield ของหัววัดจะป้องกันไม่ให้กระแส RF เกิดการวนลูปผ่านวัสดุที่เกาะติด ทำให้มั่นใจในความแม่นยำของการวัด
เทคโนโลยีการวัดค่าการนำไฟฟ้าด้วยคลื่นวิทยุ (RF conductivity measurement technology) เป็นเทคโนโลยีการวัดระดับของเหลวที่มีข้อได้เปรียบเฉพาะตัว แม้ว่าแนวคิดจะคล้ายคลึงกับเทคนิคการวัดแบบคาปาซิทีฟทั่วไป แต่เทคนิค RF conductivity ได้รวมวงจร Driver Shield และวงจร Chopper ไว้ในหน่วยอิเล็กทรอนิกส์ ทำให้สามารถวัดค่าความต้านทานเชิงซ้อน (impedance) และความต้านทานเชิงประจุ (capacitance resistance) แยกจากกันได้ ค่าความต้านทานเชิงซ้อนและค่ารีแอกแตนซ์ของวัสดุที่เกาะติดจะถูกคำนวณตามกฎฟิสิกส์และมีขนาดเท่ากัน ดังนั้นผลกระทบจากวัสดุที่เกาะติดสามารถวัดและกำจัดออกจากเอาต์พุตทั้งหมดได้โดยการเลื่อนเฟสของวงจรออสซิลเลเตอร์
หัววัดของเครื่องวัดระดับของเหลวแบบ Radio Frequency Conductivity จะถูกติดตั้งในถังเก็บ และการเปลี่ยนแปลงของสัญญาณวิทยุที่เกิดจากการเปลี่ยนแปลงระดับของเหลวจะถูกตรวจจับผ่านหัววัด ส่วน Driver Shield ของหัววัดจะป้องกันไม่ให้กระแส RF เกิดการวนลูปผ่านวัสดุที่แขวนลอย ทำให้มั่นใจในการวัดที่แม่นยำ

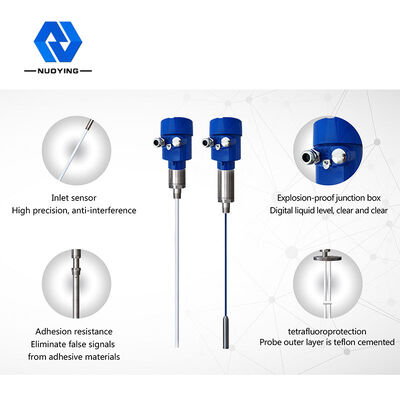

คุณสมบัติการออกแบบของเครื่องส่งสัญญาณวัดระดับแบบ RF Admittance รุ่น NYSP-M22

1. ป้องกันการเกาะติดของวัสดุ: การออกแบบวงจร Drive Shield ที่เป็นเอกลักษณ์ช่วยเพิ่มประสิทธิภาพในการป้องกันการเกาะติดของวัสดุ
2. ช่วงแรงดันไฟฟ้า: ช่วงการทำงานของแหล่งจ่ายไฟ: 13 ~ 35VDC
3. ความสามารถในการปรับตัว: อุณหภูมิของหัววัด: -100 ℃ ~ 800 ℃; ไม่มีการวัดแบบโซนอับ (dead zone), สามารถใช้ในการวัดแนวนอนที่มีความยาวเพียงไม่กี่เซนติเมตร หรือแม้แต่ไม่กี่เซนติเมตร, มีช่วงการวัดที่กว้าง; ช่วงการวัดสูงสุดถึงหลายร้อยเมตร หรือแม้แต่หลายร้อยเมตร; การวัดส่วนต่อประสานของวัสดุที่มีความหนืดเป็นข้อได้เปรียบที่สำคัญของเครื่องมือนี้
4. ความเสถียร: เอาต์พุตมีความเสถียรและเชื่อถือได้ และทนทานต่ออิทธิพลของเถ้าลอย, การเทวัสดุ, ไอน้ำ,
การตกผลึกและการเคลือบไข
5. ไม่ต้องบำรุงรักษา: ไม่มีชิ้นส่วนที่เคลื่อนไหว, ไม่มีชิ้นส่วนที่สึกหรอง่าย, ไม่จำเป็นต้องทำความสะอาด, บำรุงรักษา, หรือปรับตั้งค่าบ่อยครั้ง

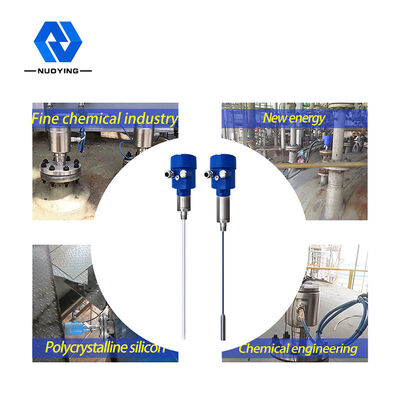

ขอบเขตการใช้งานของเครื่องส่งสัญญาณวัดระดับแบบ RF Admittance รุ่น NYSP-M22

1. อาหาร: โรงงานน้ำผลไม้, โรงงานนม, ถังเก็บซอสมะเขือเทศ, ถังเก็บเบียร์, เป็นต้น
2. ยา: ถังเก็บยาขนาดกลาง, เครื่องแยก, ถังหมัก, เป็นต้น
3. การบำบัดน้ำ: อ่างเก็บน้ำ, บ่อเกรอะ, ถังบำบัดน้ำ, บ่อตกตะกอน, บ่อน้ำลึก, ระบบน้ำประปา, เป็นต้น
4. อื่นๆ: การคุ้มครองสิ่งแวดล้อม, บ่อน้ำมัน, โลหะวิทยา, การต่อเรือ และอุตสาหกรรมอื่นๆ

พารามิเตอร์ผลิตภัณฑ์

การใช้งานทั่วไป	ของเหลวที่มีฤทธิ์กัดกร่อนสูง
ประเภทหัววัด	สายเคเบิลแบบยืดหยุ่นหุ้มฉนวน PTFE (อุปกรณ์เสริม)
ความแม่นยำในการวัด	0.05%-0.1%F.S
แหล่งจ่ายไฟ	24VDC (สองสาย, สี่สาย)
อุณหภูมิของตัวกลาง	-40~+150℃

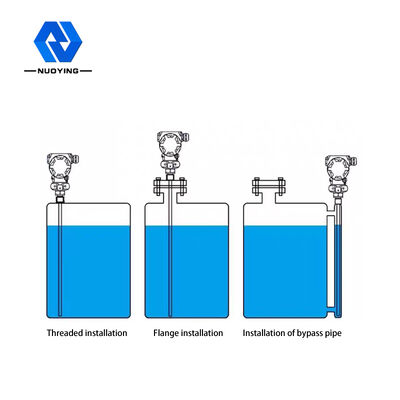

การเชื่อมต่อกระบวนการ	เกลียว 3/4" BSPT (มาตรฐาน) การติดตั้งหน้าแปลน (อุปกรณ์เสริม)
แรงดันกระบวนการ	0.1~2.5MPa
ระดับการป้องกันการระเบิด	Exia II CT6 (อุปกรณ์เสริม)

ขายร้อน NUOYING NYSP-M22 4-20mA Rf Admittance Capacitive Level Meter 3
