| ชื่อแบรนด์: | NUOYING |
| เลขรุ่น: | NYCSUL-501 |
| MOQ: | 1PCS |
| ราคา: | $55 to $95/pcs |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 1,000 ชิ้นต่อเดือน |

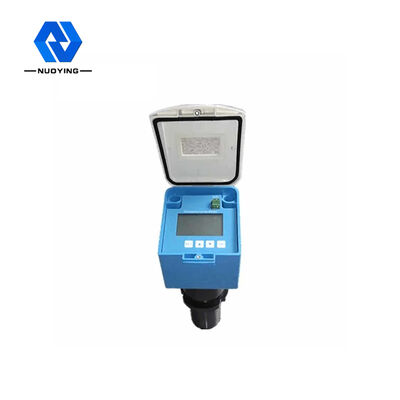

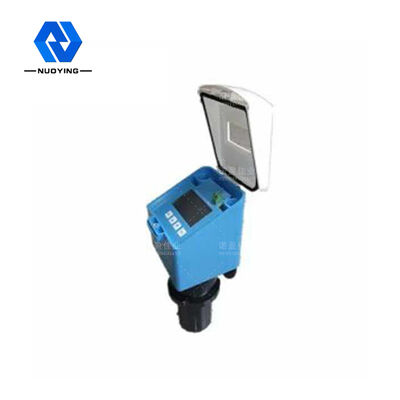

พลังงานประกอบไฟฟ้า 24VDC ไม่ติดต่อ ถังน้ํา เมตรเซนเซอร์ฉายเสียง การเชื่อมต่อกระบวนการ สาย, แฟลนจ์ (ไม่จํากัด) กําหนดผลิต การตั้งค่าขีดจํากัดด้านบน, การตั้งค่าขีดจํากัดด้านล่าง
หลักการทํางานของความรู้สึกสูง NYCSUL การตั้งค่าสัญญาณระดับ Ultrasonic ที่จุดใด
The working principle of the ultrasonic level gauge is that the ultrasonic transducer (probe) sends out a high-frequency pulsed sound wave when it encounters the surface of the measured material (material) and is reflected and folded backอีโหที่สะท้อนออกมาถูกรับโดยตัวแปลง และแปลงเป็นสัญญาณไฟฟ้าเวลาการกระจายของคลื่นเสียง มันสัดส่วนกับระยะห่างจากคลื่นเสียงไปยังพื้นผิวของวัตถุความสัมพันธ์ระหว่างระยะการส่งเสียง S, ความเร็วเสียง C และเวลาการส่งเสียง T สามารถแสดงออกด้วยสูตร: S = C × T / 2
เนื่องจากผลักดัน ultrasonic ที่ส่งไปมีความกว้างที่แน่นอน คลื่นที่สะท้อนในพื้นที่เล็ก ๆ ใกล้กับเครื่องแปลงซึ่งไม่สามารถระบุได้ และค่าระยะทางของมันไม่สามารถวัดได้พื้นที่นี้เรียกว่าเขตตายในการวัด ขนาดของเขตตาบอดเกี่ยวข้องกับรุ่นของเครื่องวัดระดับความรุนแรง
ส่วนของซอนด์ปล่อยคลื่นฉายเสียง, คลื่นฉายเสียงจะสะท้อนเมื่อพบกับสื่อที่มีความแตกต่างที่ใหญ่ในความหนาแน่นจากอากาศ,และคลื่นที่สะท้อนออกมาจะได้รับโดยส่วนของ sondaระยะห่างจากซอนด์ไปยังผิวของของเหลว (วัตถุ) มีสัดส่วนกับเวลาที่ผ่านไปโดยคลื่นฉายเสียง:ระยะห่าง [m] = เวลา x ความเร็วของเสียง/2 [m]
ลักษณะการออกแบบของความรู้สึกสูง NYCSUL การตั้งค่าสัญญาณระดับ Ultrasonic ที่จุดใด
◎ การออกแบบที่เหมาะสม ผลงานที่ดีเยี่ยม โครงสร้างเรียบง่าย การติดตั้งที่สะดวก
◎ โซนมุมเล็กถูกนํามาใช้สําหรับคลื่นอัลตรัสโซนิก, ด้วยพลังการส่งสัญญาณขนาดใหญ่และความรู้สึกสูง
◎ การตั้งค่าขีดจํากัดด้านบนและด้านล่าง และการตั้งค่าสัญญาณเตือนในจุดใดก็ได้ สามารถใช้ในการวัดของเหลวอย่างต่อเนื่องและควบคุมระดับของเหลว
ปริมาตรเทคนิคของความรู้สึกสูง NYCSUL การตั้งค่าสัญญาณระดับ Ultrasonic ที่จุดใด
| Tการใช้งานทั่วไป | น้ําเหลว (ไม่ขบวน, ผสม, การระเหย, ฯลฯ) |
| รูปแบบสินค้า | นิกซูล-501, นิกซูล-502, นิกซูล-503 |
| ประเภทเครื่องตรวจสอบ | ร่าง, ร่างแยกแยก, กันระเบิด, กันสนิม, กันสนิม และ กันระเบิด |
| วัสดุแอนเทนน์ | PP, PVC, PTFE 304 |
| ระยะการวัด | 0 ~ 20M (รวม) 0 ~ 40m ((แยก) |
| ความแม่นยําของการวัด | < 0.25% (ระยะ < 20 m) < 0.5% (ระยะ > 20 m) |
| อุณหภูมิกระบวนการ | 3M, 20M (บ่อน้ําลึกสามารถวัดหลายร้อยเมตร, ซึ่งสามารถปรับแต่งได้เช่นกัน) |
| ความแม่นยําของการวัด | 00.05% ~ 0.1% F. S |
| อุณหภูมิกระบวนการ | -20 ~ + 70C |
| ความดันกระบวนการ | -0.1 ~ = 0.1 MPa (แรงดันชั้นบรรยากาศ) |
| อินเตอร์เฟซไฟฟ้า | M20×151⁄2"NPT |
| ประเภทการป้องกัน | IP65, IP67, IP68 ((ไม่จําเป็น) |
| การเชื่อมต่อกระบวนการ | การเชื่อมต่อกระบวนการ |
| โหมดการแสดง | ระดับของของเหลว ระยะทาง (ความสูงของอากาศ) |
| กําหนดผลิต | การตั้งขั้นสูงสุด, การตั้งขั้นต่ําสุด |
| การออกสัญญาณ | 4... 20mA / HART / RS485 / Modbus . . |
| ระดับการป้องกัน | IP65, IP67, IP68 ((ไม่จําเป็น) |
| เกรดกันระเบิด | Exia II CT6 Ga, Exd II CT6 Gb ((ดูใบรับรองรายละเอียด) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
