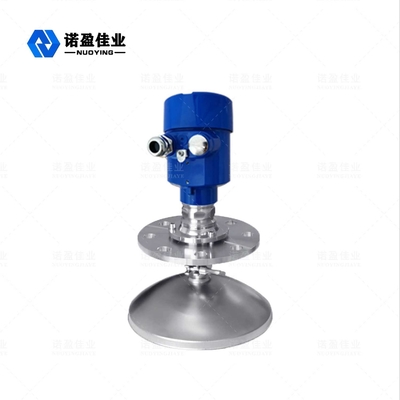

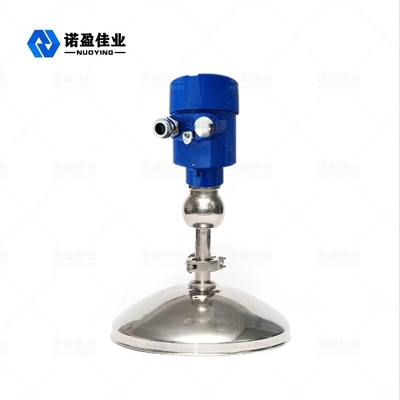

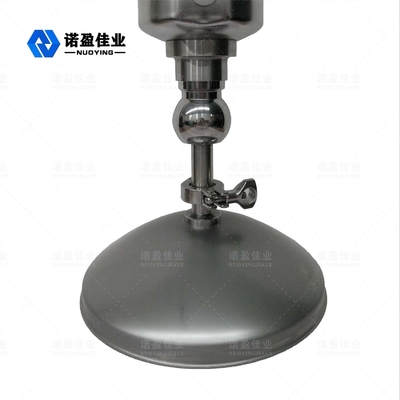

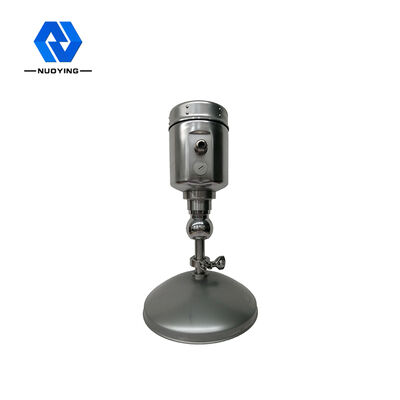

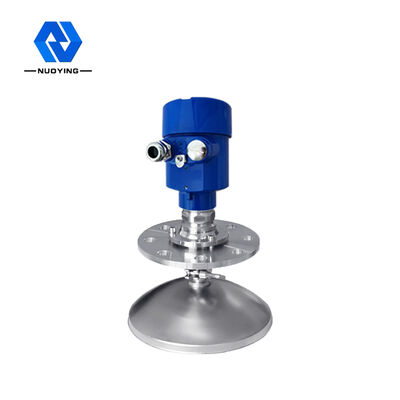

เรดาร์ส่งระดับคุณภาพสูง พร้อมเรดาร์ RS485 4-20mA เซนเซอร์ระดับสําหรับสภาพแวดล้อมที่มีฝุ่นมาก

เรดาร์ส่งระดับคุณภาพสูง พร้อมเรดาร์ RS485 4-20mA เซนเซอร์ระดับสําหรับสภาพแวดล้อมที่มีฝุ่นมาก

ชื่อแบรนด์:	NUOYING
เลขรุ่น:	NYRD-810
MOQ:	1PCS
ราคา:	$209~520/pcs
เงื่อนไขการจ่ายเงิน:	T/T
ความสามารถในการจําหน่าย:	1,000 ชิ้นต่อเดือน

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด:

มณฑลส่านซี ประเทศจีน

ได้รับการรับรอง:

การรับประกัน:

การใช้งาน:

ของแข็งน้ำค้างที่แข็งแรง, ฝุ่น, คริสตัล

ช่วงการวัด:

80 เมตร

ความแม่นยำ:

± 3 มม.

อุณหภูมิกระบวนการ:

-40 ~ 130 ℃

กระบวนการกดดัน:

-0.1 ~ 4.0mpa

กระบวนการเชื่อมต่อ:

หน้าแปลน (เลือก)

ระดับการป้องกัน:

สัญญาณเอาท์พุต:

4 ... 20MA/HART/RS485/MODBUS ...

ระดับ:

ทางอุตสาหกรรม

รายละเอียดการบรรจุ:

40*30*30ซม

สามารถในการผลิต:

1,000 ชิ้นต่อเดือน

คำอธิบายผลิตภัณฑ์

เครื่องส่งสัญญาณระดับเรดาร์คุณภาพสูงพร้อม RS485 4-20mA เซ็นเซอร์เรดาร์ระดับสำหรับสภาพแวดล้อมที่มีฝุ่นมาก

ภาพรวมผลิตภัณฑ์ NYRD-810

คำอธิบายผลิตภัณฑ์

เซ็นเซอร์เครื่องวัดระดับเรดาร์ซีรีส์ NYRD80X เป็นเครื่องมือวัดระดับเรดาร์ความถี่สูง 26GHz ที่มีระยะการวัดสูงสุด 80 เมตร เสาอากาศได้รับการปรับปรุงให้เหมาะสมยิ่งขึ้น และไมโครโปรเซสเซอร์ความเร็วสูงรุ่นใหม่สามารถทำการวิเคราะห์และประมวลผลสัญญาณด้วยอัตราที่สูงขึ้น ทำให้เครื่องมือนี้สามารถใช้ในถังปฏิกรณ์ ถังเก็บของแข็ง และสภาวะการวัดที่ซับซ้อนบางอย่างได้

หลักการทำงานของเครื่องวัดระดับเรดาร์ 26GHz NYRD810

เสาอากาศตำแหน่งวัตถุเรดาร์จะปล่อยพัลส์ไมโครเวฟแคบๆ ที่ส่งลงมาผ่านเสาอากาศ หลังจากพัลส์คลื่นกระทบพื้นผิวของสื่อที่วัดได้ จะสะท้อนกลับและรับโดยระบบเสาอากาศอีกครั้ง สัญญาณจะถูกส่งไปยังส่วนวงจรอิเล็กทรอนิกส์และแปลงเป็นสัญญาณระดับวัตถุโดยอัตโนมัติ (เนื่องจากพัลส์เดินทางเร็วมากเวลาที่คลื่นแม่เหล็กไฟฟ้าใช้ในการไปถึงเป้าหมายและสะท้อนกลับไปยังตัวรับนั้นเกือบจะทันที)

จุดอ้างอิงของการวัด: พื้นผิวด้านล่างแบบเกลียวหรือพื้นผิวซีลของหน้าแปลน

เมื่อใช้การจับเวลาของเรดาร์ระดับ ตรวจสอบให้แน่ใจว่าระดับวัสดุสูงสุดไม่สามารถเข้าสู่พื้นที่บอดของการวัดได้

พารามิเตอร์ผลิตภัณฑ์

การใช้งานทั่วไป	ฝุ่นหนาแน่น ของแข็งขนาดใหญ่
วัสดุเสาอากาศ	PTFE
ช่วงการวัด	20 เมตร
การเชื่อมต่อกระบวนการ	เกลียว, หน้าแปลน (อุปกรณ์เสริม)
อุณหภูมิกระบวนการ	-40~+130°C
แรงดันกระบวนการ	-0.1~0.3MPa
แหล่งจ่ายไฟ	24VDC
ความแม่นยำ	<0.1%F.S
ระดับการป้องกัน	IP67

ขนาดของโครงสร้างเปลือกของเครื่องวัดระดับเรดาร์ (หน่วย: มม.)

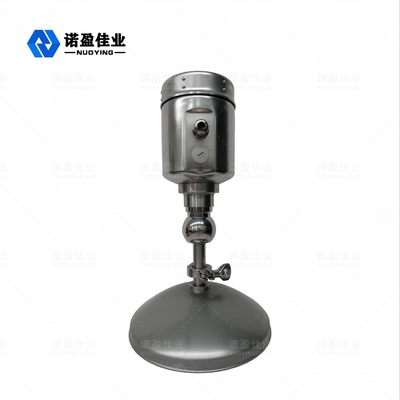

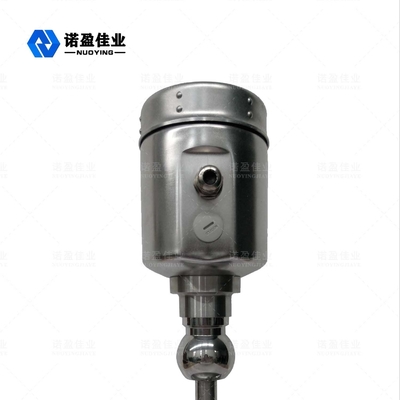

เครื่องวัดระดับเรดาร์มีสองประเภท:
ประเภทหนึ่งเป็นเปลือกอลูมิเนียมหล่อ และอีกประเภทหนึ่งเป็นเปลือกสแตนเลส การออกแบบที่กำหนดเองสามารถทำได้
ตามความต้องการของลูกค้าและสภาพหน้างาน

รายละเอียดผลิตภัณฑ์

คุณสมบัติผลิตภัณฑ์

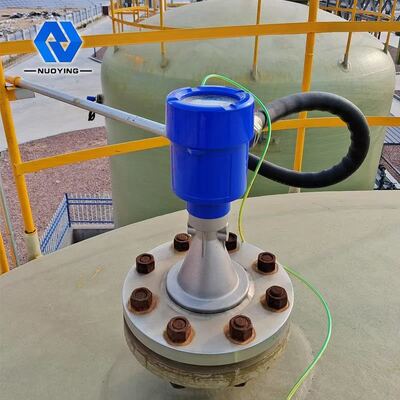

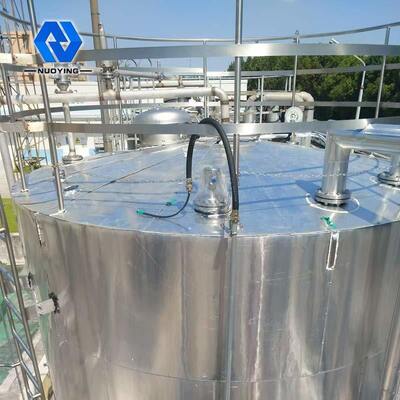

การใช้งานที่หลากหลาย
