| ชื่อแบรนด์: | Nuoying JIAYE |
| เลขรุ่น: | NYRD806 |
| MOQ: | 1 ชุด |
| ราคา: | 130USD - 9000USD |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 1,000 หน่วยต่อเดือน |
26GHz ราดาร์ ระดับสัญญาณ เมตรคลื่น ราดาร์ ระดับแข็ง เซนเซอร์ระดับแน่น ราดาร์ที่นําทาง ราดาร์แอนกรีตระดับน้ํา เครื่องส่ง

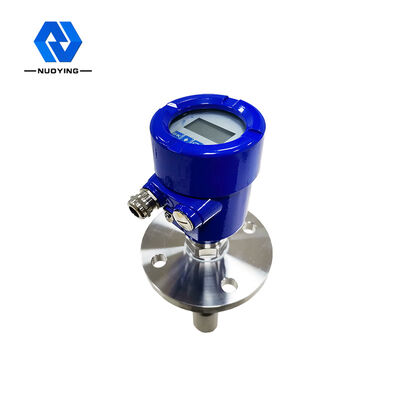

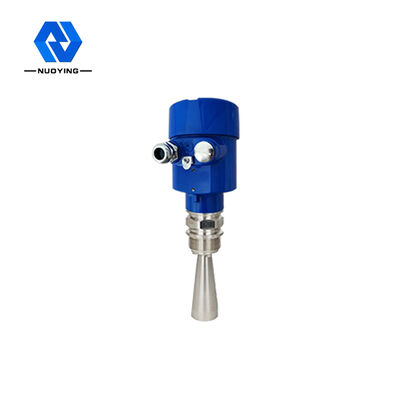

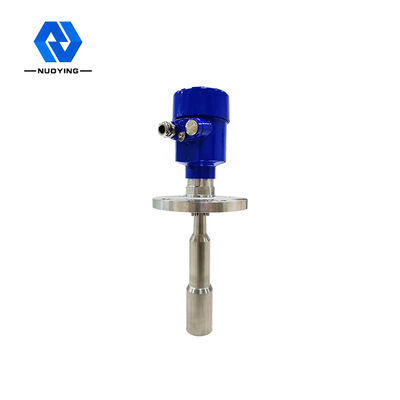

เครื่องส่งระดับราดาร์การนําเสนอสินค้า

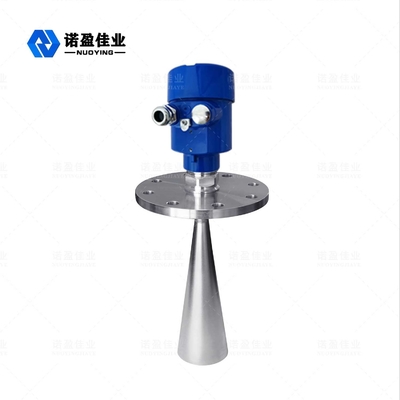

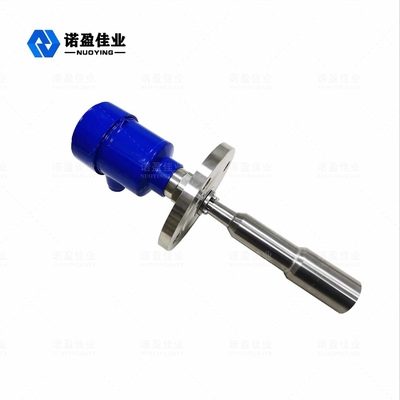

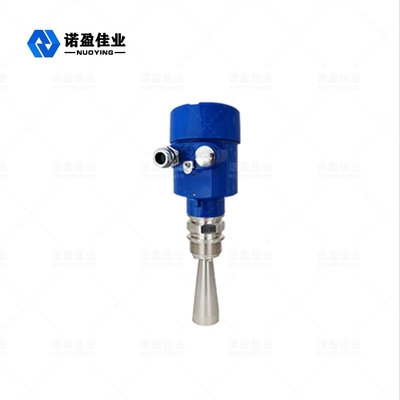

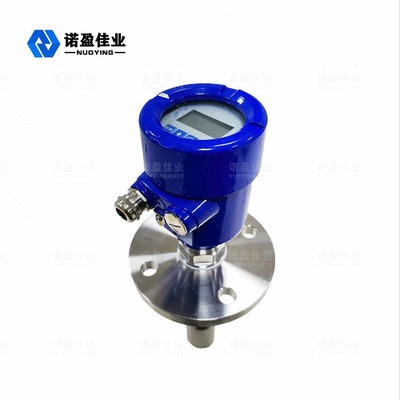

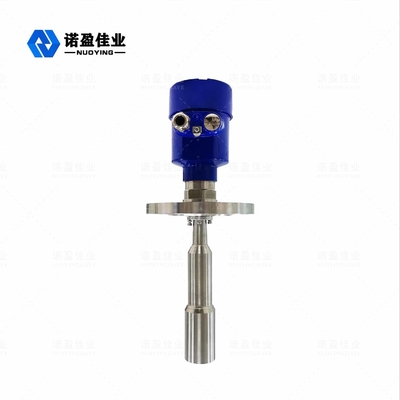

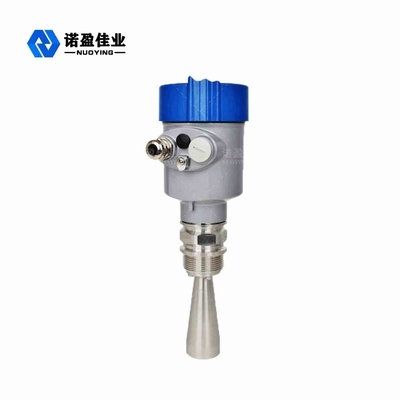

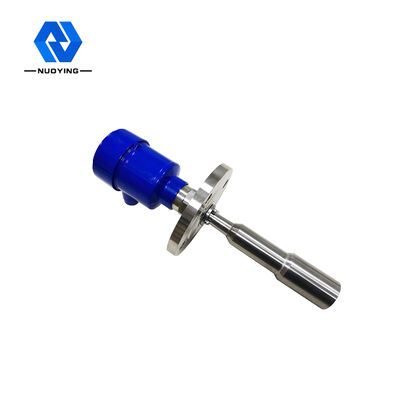

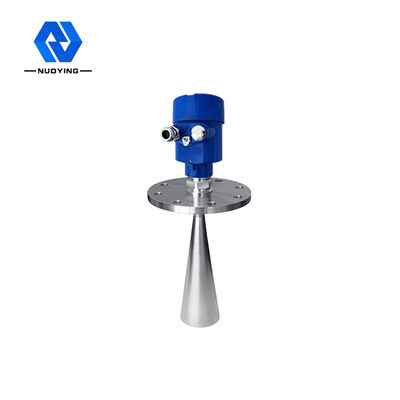

เครื่องวัดระดับราดาร์ NYR D80X เป็นเครื่องวัดระดับราดาร์ความถี่สูง 26Hz มีระยะการวัดสูงสุด 80 เมตรและไมโครโพเซสเซอร์เร็วใหม่สามารถดําเนินการการประมวลผลสัญญาณการวิเคราะห์อัตราการที่สูงขึ้นเพื่อให้เครื่องมือสามารถใช้ได้ fbr บางสภาพการวัดที่ซับซ้อน เช่น กระปุกปฏิกิริยาหน่วยเก็บของแข็งแรง
เครื่องส่งระดับราดาร์ปริมาตรเทคนิค
| รุ่น | NYRD-806 |
| การใช้งาน | อุณหภูมิ ความดัน และของเหลวที่เกรี้ยวเล็กน้อย |
| ระยะการวัด | 30 เมตร |
| วัสดุแอนเทนนา | 316L |
| ความถูกต้อง | ± 3 มม |
| อุณหภูมิกลาง | 40C ละ 250°C |
| ความดันกระบวนการ | 0.1 〜4.OMPa |
| พลังงานไฟฟ้า | 24VDC (สองเส้น, สี่เส้น) |
| การเชื่อมต่อกระบวนการ | สนับสนุน ฟลังจ์ |
| ระดับการป้องกัน | IP67 |
| ระยะความถี่ | 26GHz |
| เกรดกันระเบิด | Exia II C T6 Ga/ Exd ia IIC T6 Gb การใช้งานของเครื่องจักรไฟฟ้า |
| การออกสัญญาณ | 4... 20mA / HART (สอง / สี่) RS485 / Modbus... |
| เลขที่แสดง | อุณหภูมิกระบวนการ |
| NYRD | 1 -40 〜+100°C |
| รูปแบบสินค้า | 2 -40 〜+130°C |
| 805 ระยะ 10m | 3 -40 〜+250°C |
| 806 ระยะ 30m | 4 -40 〜+400°C |
| 807 ระยะ 20 เมตร | Y ประเภทพิเศษ |
| 808 ระยะ70m | ความดันกระบวนการ |
| 809 ระยะ35m | 1 -0.1 〜+0.3MPa |
| 810 ระยะทาง 80m | 2 -0.1 〜+2.0MPa |
| - 86 ระยะ 20 เมตร | 3 -0.1 ~ +4.0MPa |
| - 87 ระยะ 35 เมตร | Y ประเภทพิเศษ |
| - ระยะทาง SL 30m,80m | การปิด |
| - ระยะทางPB 40m | Y Viton |
| - ระยะทาง SD 40 เมตร | เค คัลเรซ |
| -TJ ระยะ 40 เมตร | Y ประเภทพิเศษ |
| แอนเทนเน่ / ขนาด / วัสดุ | วัสดุเปลือก/ การป้องกัน |
| แอนเทนเน่ Batter / หัวหอกปิด / PTFE | A อลูมิเนียม/IP67 |
| B แอนเทนนาทรัมเปต / 46 มม / 316L | D อลูมิเนียม (ห้องสอง) /IP67 S SS 304/IP68 |
| C แอนเทนเน่ทรัมเปต / 76 มม / 316L | Y ประเภทพิเศษ |
| D แอนเทนเน่ทรัมเปต / 96 มม / 316L | เกรดกันระเบิด |
| E อินเทนเน่ทรัมเปต 121mm/316L | P มาตรฐาน |
| F Antenna / 242mm 316L | L เอ็กซิยา IICT6 |
| P แอนเทนเน่เรียบ / PTFE | G Exd[ia] IICT6 |
| S แอนเทนนากระป๋อง / PTFE | Y ประเภทพิเศษ |
| R แอนเทนเน่สต๊อป / หัวหอกปิด / PFA | อินเตอร์เฟซไฟฟ้า |
| Y ประเภทพิเศษ | M M20X1. 5 |
| การควบคุมกระบวนการ | N 1/2 NPT |
| การเชื่อมต่อ Thread: G1%A | Y ประเภทพิเศษ |
| B การเชื่อมต่อ Flange: DN50 | การแสดง |
| C การเชื่อมต่อ Flange: DN80 | เข็มขัด |
| D การเชื่อมต่อ Flange: DN100 | X ไม่มี |
| E การเชื่อมต่อ Flange: DN 150 | Rang (หน่วย: ซม.) |
| F การเชื่อมโยง flange ทั่วไป | x |
| G เครื่องกั้น | |
| H การติดตั้งสแตนต์ | |
| Y ประเภทพิเศษ | |
| พลังงานผลิต / พลังงานจําหน่าย | |
| 2 4 ~ 20mA/24VDC สองสาย | |
| 3 4 ~ 20mA/24VDC/Hart สองสาย | |
| 4 4〜20mA/220VAC/Hart สายสี่สาย | |
| 5 RS485/Modbus |
หมายเหตุ: ตามความต้องการ
เครื่องส่งระดับราดาร์หลักการทํางาน
แอนเทนเนียระดับราดาร์ส่งสัญญาณไมโครเวฟแคบ และส่งมันผ่านแอนเทนเนียมันถูกสะท้อนกลับและรับโดยระบบแอนเทนน์อีกครั้ง, การส่งสัญญาณไปยังส่วนของวงจรอิเล็กทรอนิกส์แปลงเป็นสัญญาณตําแหน่งของวัตถุโดยอัตโนมัติ เพราะความเร็วการกระจายกระแสกระแทกเป็นเร็วมากเวลาที่ใช้ในการคลื่นไฟฟ้าแม่เหล็ก เพื่อไปถึงเป้าหมายและสะท้อนกลับไปที่ตัวรับผิวพื้นฐานการวัด: ด้านล่างของเส้นใยหรือปกคลุม
หมายเหตุ: ใช้การกําหนดเวลาของวัตถุระดาร์ เพื่อให้แน่ใจว่าระดับสูงสุดไม่สามารถเข้าสู่พื้นที่ตาบอดในการวัด (พื้นที่ D ในรูป)
เครื่องส่งระดับราดาร์ลักษณะการออกแบบ
