| ชื่อแบรนด์: | NUOYINGJIAYE |
| เลขรุ่น: | NYRD701 |
| MOQ: | 1 pcs |
| ราคา: | $450 to $1700 /pcs |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 1000 pcs/ pre month |

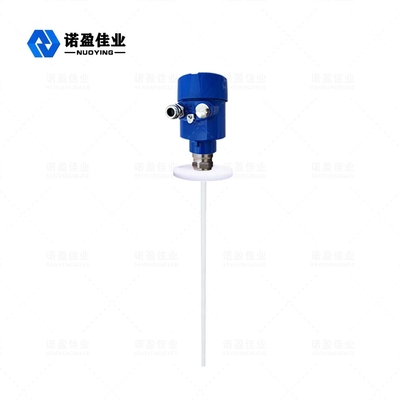

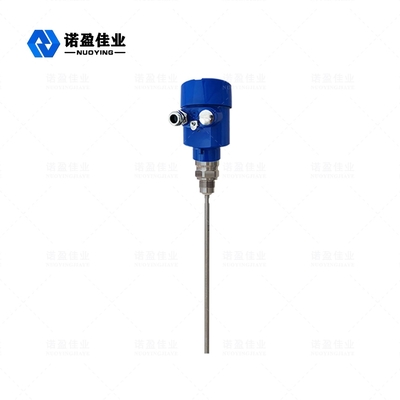

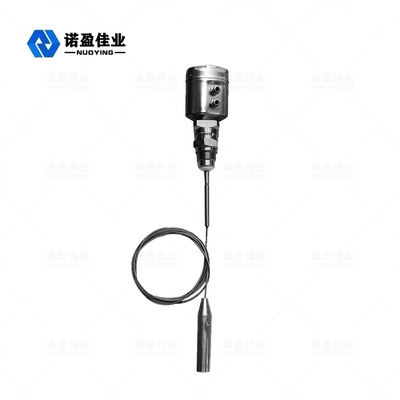

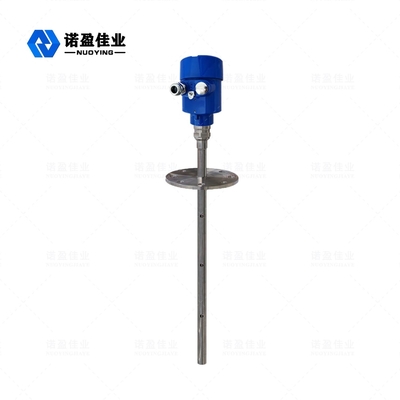

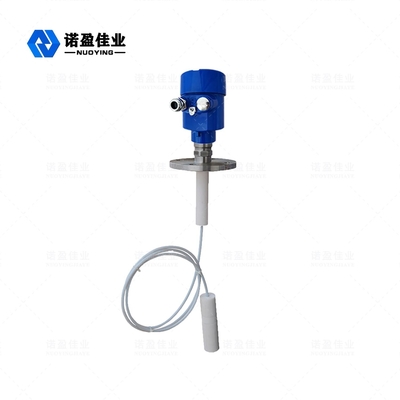

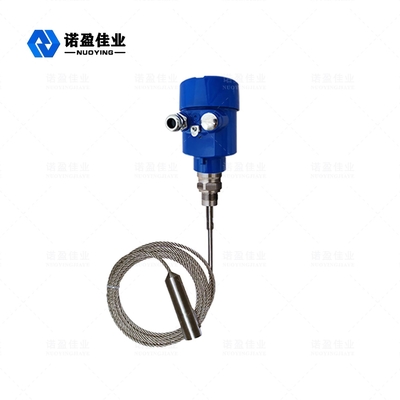

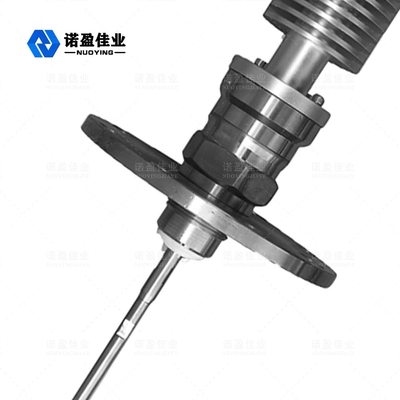

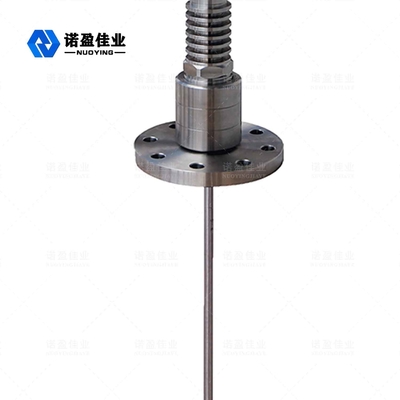

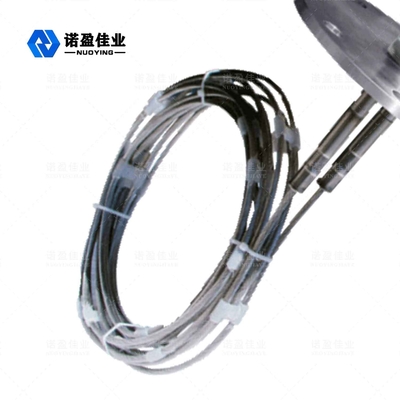

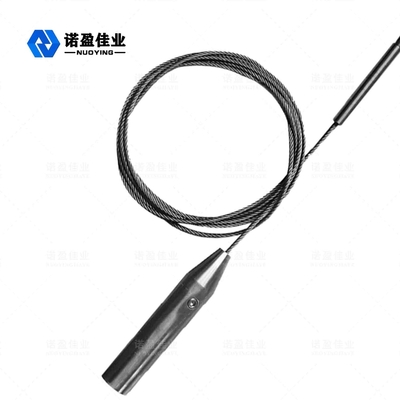

NYRD701 เครื่องส่งสัญญาณระดับเรดาร์แบบมีไกด์สำหรับการวัดระดับแบบต่อเนื่องของของเหลว, สารกึ่งของเหลว และสารละลาย
หลักการทำงานของเครื่องส่งสัญญาณระดับเรดาร์แบบมีไกด์ NYRD701
พัลส์ไมโครเวฟความถี่สูงที่ส่งโดยเรดาร์คลื่นนำจะแพร่กระจายไปตามส่วนประกอบตรวจจับ (สายเคเบิลเหล็กหรือแท่งเหล็ก) เมื่อพบกับตัวกลางที่วัดได้ จะทำให้เกิดการสะท้อนเนื่องจากการเปลี่ยนแปลงอย่างกะทันหันของค่าคงที่ไดอิเล็กทริก และพลังงานพัลส์ส่วนหนึ่งจะสะท้อนกลับ ช่วงเวลาของพัลส์ที่ส่งและพัลส์ที่สะท้อนกลับเป็นสัดส่วนกับระยะทางจากตัวกลางที่วัดได้
อินพุต:
เรดาร์คลื่นนำเป็นเครื่องมือวัดตามหลักการเดินทางของเวลา คลื่นเรดาร์วิ่งด้วยความเร็วแสง และเวลาที่วิ่งสามารถแปลงเป็นสัญญาณระดับวัสดุผ่านส่วนประกอบอิเล็กทรอนิกส์ โพรบส่งพัลส์ความถี่สูงและแพร่กระจายไปตามสายเคเบิลหรือโพรบแท่ง เมื่อพัลส์พบกับพื้นผิววัสดุ จะสะท้อนกลับและรับโดยตัวรับในเครื่องมือ และสัญญาณระยะทางจะถูกแปลงเป็นสัญญาณระดับวัสดุ
สัญญาณที่สะท้อนกลับจะถูกส่งไปยังวงจรอิเล็กทรอนิกส์ของเครื่องมือตามสายเคเบิลหรือโพรบแท่ง ไมโครโปรเซสเซอร์ประมวลผลสัญญาณและระบุเสียงสะท้อนที่เกิดจากพัลส์ไมโครเวฟบนพื้นผิววัสดุ การรับรู้เสียงสะท้อนที่ถูกต้องจะเสร็จสมบูรณ์โดยซอฟต์แวร์พัลส์
ระยะทาง D จากพื้นผิววัสดุเป็นสัดส่วนกับเวลาเดินทางของพัลส์ T:
D=C×T/2 (C คือความเร็วแสง)
เนื่องจากระยะทาง E ของถังเปล่าเป็นที่รู้จัก ระดับวัสดุ L คือ:
L=E-D
เอาต์พุต:
ถูกตั้งค่าโดยการป้อนความสูงของถังเปล่า E (= จุดศูนย์) ความสูงของถังเต็ม F (= สเกลเต็ม) และพารามิเตอร์การใช้งานบางอย่าง พารามิเตอร์การใช้งานจะปรับเครื่องมือให้เข้ากับสภาพแวดล้อมการวัดโดยอัตโนมัติ ซึ่งสอดคล้องกับเอาต์พุต 4-20mA
คุณสมบัติการออกแบบเครื่องส่งสัญญาณระดับเรดาร์แบบมีไกด์ NYRD701
1. เครื่องวัดระดับเรดาร์อัจฉริยะใช้เทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผลเสียงสะท้อนการค้นพบเสียงสะท้อนที่เป็นเอกลักษณ์ การวัดแบบสัมผัส ความแม่นยำในการวัดสูง การวัดที่แม่นยำยิ่งขึ้น ในเวลาเดียวกัน เรดาร์คลื่นนำทนทานต่อการยึดเกาะและไม่ได้รับผลกระทบจากอุณหภูมิภายนอก เช่น อุณหภูมิปานกลางและการยึดเกาะ
2. โหมดการเชื่อมต่อกระบวนการและประเภทของส่วนประกอบตรวจจับที่หลากหลายทำให้เครื่องวัดระดับเรดาร์คลื่นนำซีรีส์ 70X เหมาะสำหรับสภาพการทำงานและการใช้งานที่ซับซ้อนต่างๆ เช่น อุณหภูมิสูง ความดันสูง และตัวกลางที่มีค่าคงที่ไดอิเล็กตริกต่ำ
3. ด้วยโหมดการทำงานแบบพัลส์ ผลิตภัณฑ์มีกำลังการปล่อยพลังงานต่ำมากและสามารถติดตั้งได้ในภาชนะโลหะและอโลหะต่างๆ โดยไม่เป็นอันตรายต่อร่างกายมนุษย์และสิ่งแวดล้อม
พารามิเตอร์ทางเทคนิคของเครื่องส่งสัญญาณระดับเรดาร์แบบมีไกด์ NYRD701
| การใช้งานทั่วไป | ของเหลว ฝุ่น อนุภาคของแข็ง |
| วัสดุเสาอากาศ | สายเคเบิลแบบยืดหยุ่น, PTFE, 304 (อุปกรณ์เสริม) |
| ช่วงการวัด | 30m |
| ความแม่นยำในการวัด | 0.05%-0.1%F.S |
| แหล่งจ่ายไฟ | 24VDC (สองเส้น สี่เส้น) |
| อุณหภูมิปานกลาง | -40~+130℃, -40~+250℃ |
| แรงดันกระบวนการ | -0.1~4.0MPa |
| การเชื่อมต่อกระบวนการ | เกลียว, หน้าแปลน (อุปกรณ์เสริม) |
| ระดับการป้องกัน | IP67 |
| เกรดป้องกันการระเบิด | Exia II CT6 |
| เอาต์พุตสัญญาณ | 4...20mA/HART/RS485/Modbus... |
หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งได้ตามความต้องการเฉพาะของผู้ใช้
สาขาการใช้งานเครื่องส่งสัญญาณระดับเรดาร์แบบมีไกด์ NYRD701
1. โรงไฟฟ้า: อ่างเก็บน้ำ, ปั๊มไซโล, กระบวยไอน้ำ, ที่เก็บขี้เถ้า, ถังน้ำมัน ฯลฯ
2. บ่อน้ำมัน: ถังเก็บน้ำมันดิบ, ถังเก็บน้ำมันกลั่น, เครื่องแยกสามเฟส, ถังตกตะกอน, ถังบำบัดน้ำเสีย, ถังโคลนเจาะ ฯลฯ
3. เคมี: หอการกลั่นน้ำมันดิบ, ไซโลวัตถุดิบ, ไซโลกลาง, ถังปฏิกิริยา, ถังแอมโมเนีย, ถังเก็บยางมะตอย ฯลฯ
4. โลหะวิทยา: ไซโลวัตถุดิบ, ไซโลวัสดุเสริม, ถังบัฟเฟอร์เซลล์อิเล็กโทรไลต์ ฯลฯ
5. ทรัพยากรน้ำ: คลอง, อ่างเก็บน้ำ, ชลประทาน, การตรวจสอบระดับน้ำในแม่น้ำ, การเตือนภัยน้ำท่วมฉับพลัน, น้ำท่วมในเมือง ฯลฯ
6. อาหาร: โรงงานน้ำผลไม้, โรงงานนม, ถังเก็บน้ำตาลดิบ, ถังเก็บมะเขือเทศบด, ถังเก็บโรงเบียร์ ฯลฯ
7. เภสัชกรรม: ถังเก็บยาจีน, เครื่องแยก, ถังหมัก ฯลฯ
8. การบำบัดน้ำ: อ่างเก็บน้ำ, บ่อเกรอะ, ถังบำบัดน้ำ, ถังตกตะกอน, บ่อน้ำลึก, เครือข่ายน้ำดื่ม ฯลฯ
9. กระดาษ: ไซโลวัตถุดิบ, หอเก็บ, ดรัมอบแห้ง, ไซโลเก็บสารเคมี ฯลฯ
10. อื่นๆ: เหมืองหิน, เหมืองถ่านหิน, การคุ้มครองสิ่งแวดล้อม, การต่อเรือ และอุตสาหกรรมอื่นๆ
