| ชื่อแบรนด์: | NUOYINGJIAYE |
| เลขรุ่น: | NYRD701 |
| MOQ: | 1 pc |
| ราคา: | $450~$1700/pc |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 1000 pcs/month |

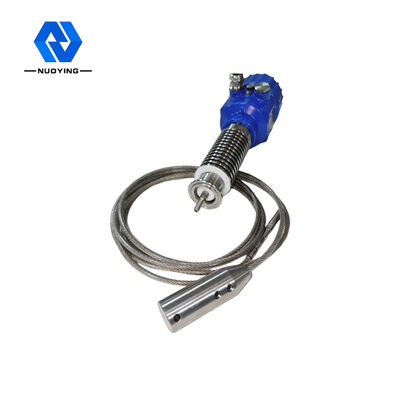

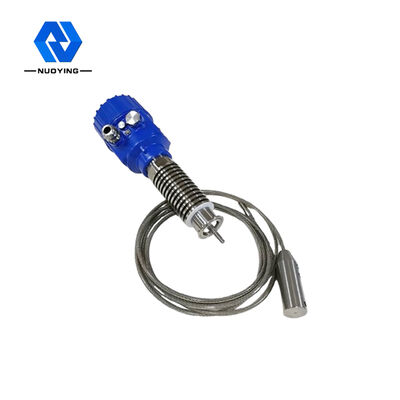

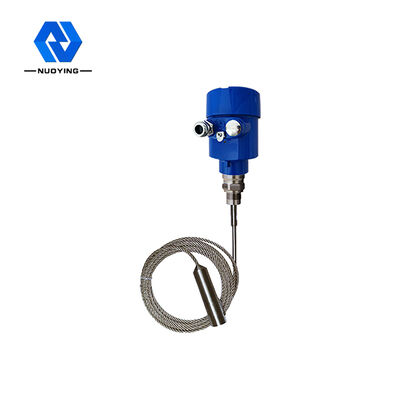

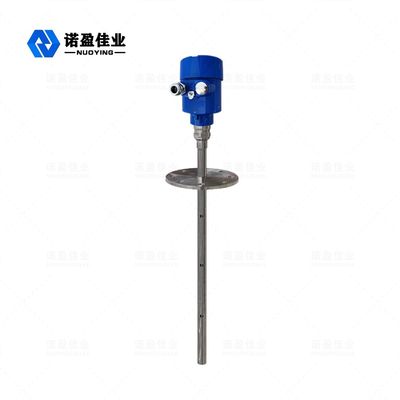

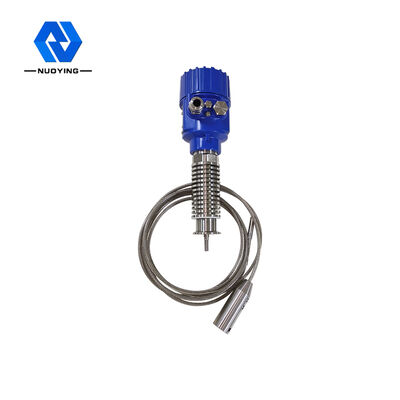

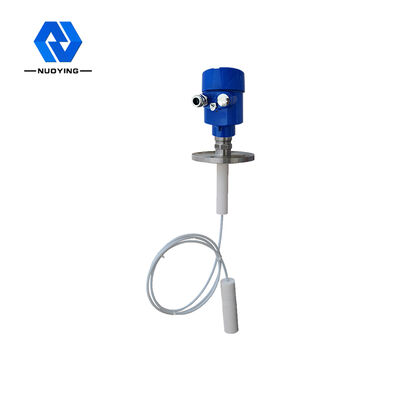

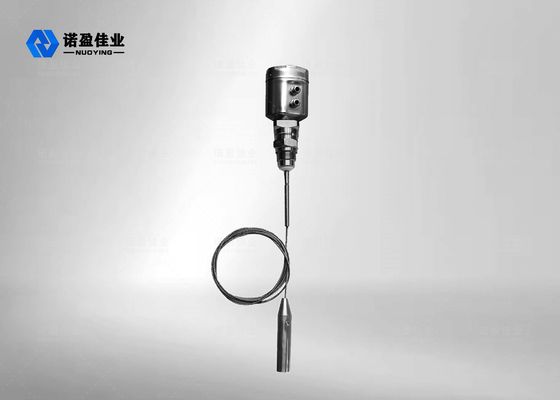

NYRD 701 30m เกจวัดระดับเรดาร์แบบคลื่นนำทางสำหรับชั้นอิมัลชันในอุตสาหกรรมน้ำมันและก๊าซ เคมี และปิโตรเคมี
หลักการทำงานของเกจวัดระดับเรดาร์แบบคลื่นนำทางแบบสัมผัส 30 ม. สำหรับของเหลวที่มีฤทธิ์กัดกร่อนสูง NYRD 701
พัลส์ไมโครเวฟความถี่สูงที่ปล่อยออกมาจากเรดาร์คลื่นนำทางจะแพร่กระจายไปตามส่วนประกอบการตรวจจับ (สายเคเบิลเหล็กหรือแท่งเหล็ก) และพบกับตัวกลางที่วัดได้ เนื่องจากการเปลี่ยนแปลงอย่างกะทันหันของค่าคงที่ไดอิเล็กทริก ทำให้เกิดการสะท้อนกลับ และพลังงานพัลส์ส่วนหนึ่งจะสะท้อนกลับ ช่วงเวลาที่ส่งพัลส์และพัลส์ที่สะท้อนกลับจะแปรผันตามระยะทางของตัวกลางที่วัดได้
Iกระบวนการป้อนเข้า
เรดาร์คลื่นนำทางเป็นเครื่องมือวัดตามหลักการเดินทางของเวลา คลื่นเรดาร์วิ่งด้วยความเร็วแสง และเวลาที่วิ่งสามารถแปลงเป็นสัญญาณระดับวัตถุได้โดยส่วนประกอบอิเล็กทรอนิกส์ โพรบจะปล่อยพัลส์ความถี่สูงและแพร่กระจายไปตามสายเคเบิลหรือโพรบแบบแท่ง
Oกระบวนการส่งออก
โดยการป้อนความสูงของถังเปล่า E (= ศูนย์) ความสูงของถังเต็ม F (= ช่วงเต็ม) และพารามิเตอร์การใช้งานบางอย่าง พารามิเตอร์การใช้งานจะปรับมิเตอร์ให้เข้ากับสภาพแวดล้อมการวัดโดยอัตโนมัติ ซึ่งสอดคล้องกับการส่งออก 4-20mA
คุณสมบัติการออกแบบของเกจวัดระดับเรดาร์แบบคลื่นนำทางแบบสัมผัส 30 ม. สำหรับของเหลวที่มีฤทธิ์กัดกร่อนสูง NYRD 701
◎เกจวัดระดับวัตถุเรดาร์คลื่นนำทางใช้เทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผล Echo Discovery Echo ที่เป็นเอกลักษณ์ การวัดแบบสัมผัส ความแม่นยำในการวัดสูง การวัดที่แม่นยำยิ่งขึ้น ในเวลาเดียวกัน เรดาร์คลื่นนำทางไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอก เช่น อุณหภูมิของตัวกลางและการยึดเกาะ
◎เกจวัดระดับวัตถุเรดาร์คลื่นนำทางซีรีส์ 70X เหมาะสำหรับสภาพการทำงานและการใช้งานที่ซับซ้อนต่างๆ เนื่องจากโหมดการเชื่อมต่อกระบวนการและประเภทโมดูลการตรวจจับต่างๆ เช่น: อุณหภูมิสูง ความดันสูง และตัวกลางค่าคงที่ไดอิเล็กทริกต่ำ
◎โหมดการทำงานแบบพัลส์ พลังงานการปล่อยต่ำ สามารถติดตั้งได้ในภาชนะโลหะและอโลหะหลากหลายชนิด ไม่เป็นอันตรายต่อร่างกายมนุษย์และสิ่งแวดล้อม
พารามิเตอร์ทางเทคนิค ของ เกจวัดระดับเรดาร์แบบคลื่นนำทางแบบสัมผัส 30 ม. สำหรับของเหลวที่มีฤทธิ์กัดกร่อนสูง NYRD 701
| การใช้งานทั่วไป | ของเหลว (การกัดกร่อนสูง ค่าคงที่ไดอิเล็กทริกต่ำ การยึดเกาะ อุณหภูมิสูงและความดันสูง ขดลวดทำความร้อนในตัว บันได แผ่นลอย และโอกาสที่ซับซ้อนอื่นๆ) |
| ฝุ่น (เถ้าลอย ผงหินปูน ผงซีเมนต์ คอนกรีต และสื่ออื่นๆ) | |
| ของแข็ง (อนุภาคขนาดเล็ก เม็ด กรวด ทราย และสื่ออื่นๆ) | |
| รุ่นสินค้า | NYRD701,NYRD702, NYRD703,NYRD704,NYRD705 |

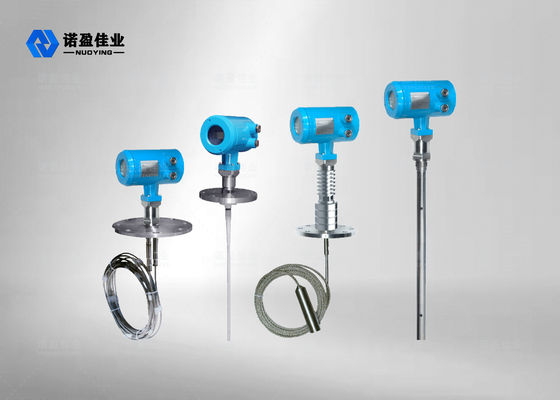

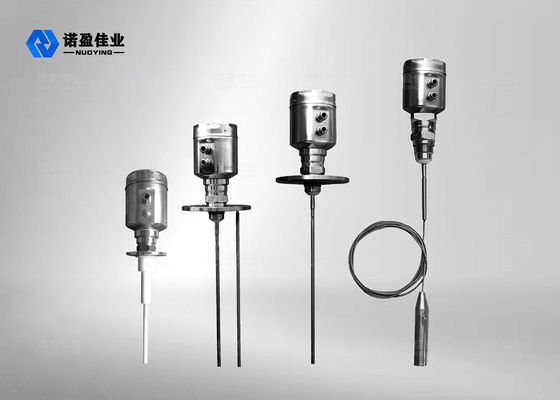

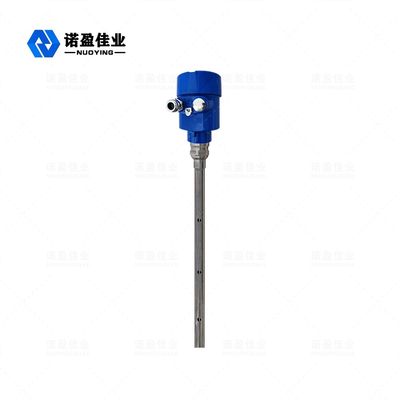

| รูปแบบเสาอากาศ | ชนิดสายเคเบิล ชนิดแท่ง ชนิดสายเคเบิลคู่ ชนิดแท่งคู่ ชนิดท่อนำคลื่น |
| วัสดุเสาอากาศ | PTFE, 304, 316 |
| การสุ่มตัวอย่าง Echo | 55 ครั้ง / วินาที |
| ช่วงการวัด | 6 ม., 30 ม. |
| ความแม่นยำในการวัด | 0.05% ~ 0.1% F.S |
| แหล่งจ่ายไฟ | 24VDC (สองสาย สี่สาย), 220VAC |
| สัญญาณเอาต์พุต | 4... 20mA/HART/RS485/Modbus... |
| อุณหภูมิกระบวนการ | -40~ +130°C, -40~ +250 °C,-40~ +500 °C |
| ความดันกระบวนการ | -0.1~2.0MPa,-0.1~4.0MPa |

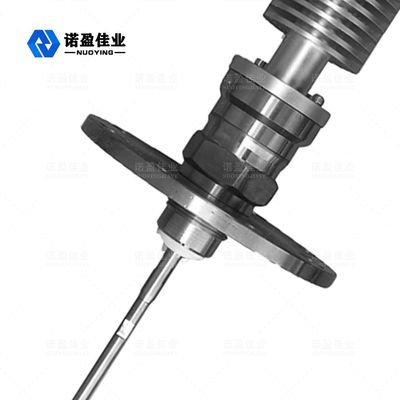

| การเชื่อมต่อกระบวนการ | เกลียว, ตัวยึด, หน้าแปลน, แคลมป์ (อุปกรณ์เสริม) |
| อินเทอร์เฟซไฟฟ้า | M20×1.5 , ½ " NPT |
| ระดับการป้องกัน | IP 65, IP 67, IP 68 (อุปกรณ์เสริม) |
| ระดับป้องกันการระเบิด | ExiaIICT6Ga, ExdIICT6Gb (ดูใบรับรองสำหรับรายละเอียด) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งได้ตามความต้องการเฉพาะของผู้ใช้
